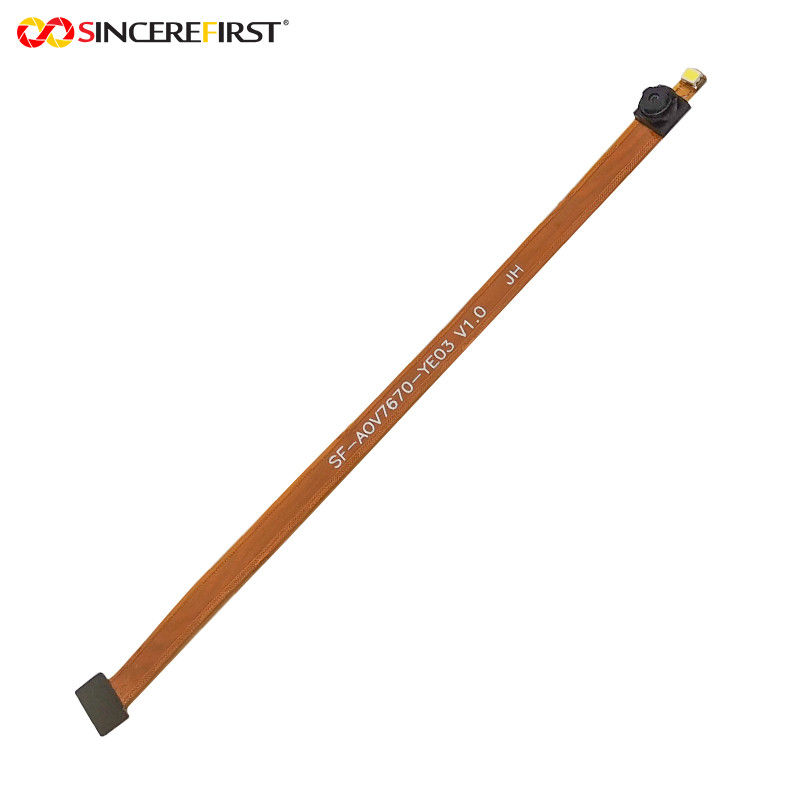

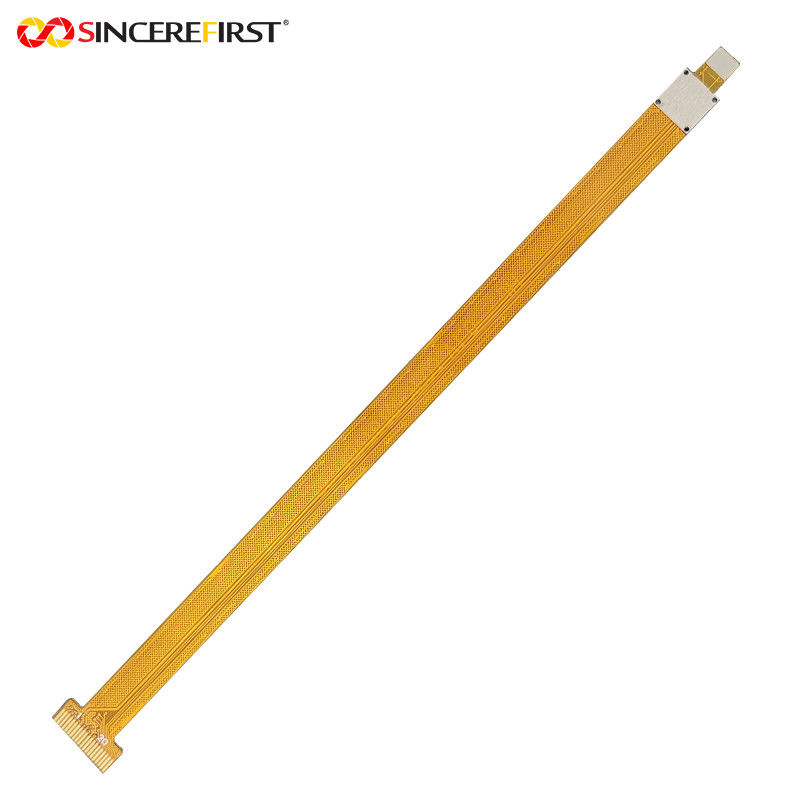

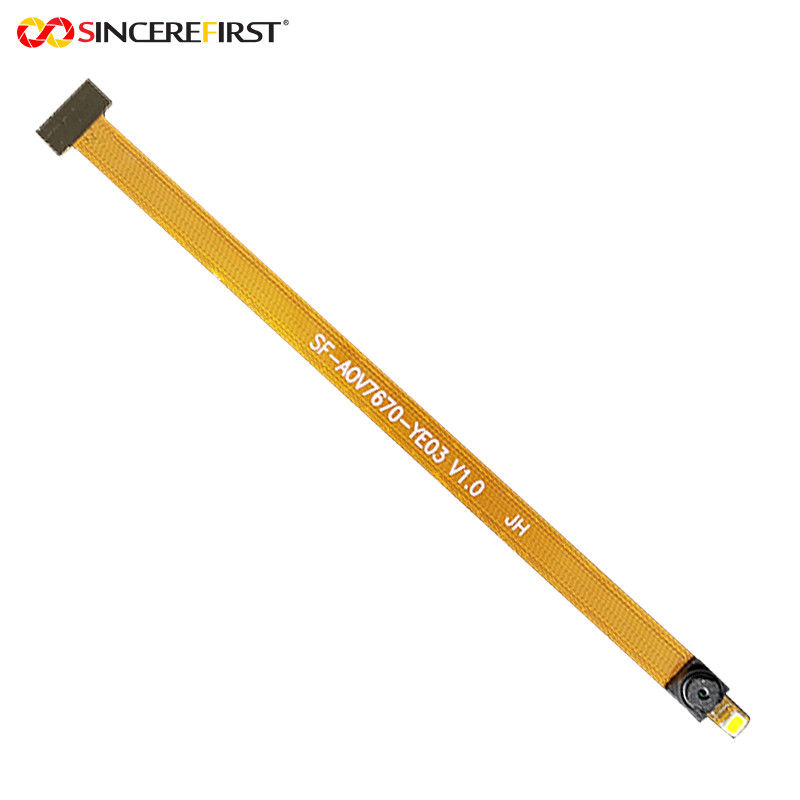

라즈베리 파이 ESP32 0.3 조금약하게 OV7670 DVP VGA Cmos 센서 카메라 모듈
명세서
상품 이름 | OV2640 카메라 모듈 |
어레이 크기 | 640 × 480 (VGA) |
센서 | CMOS |
인터페이스 | DVP |
왜곡 | <1> |
렌즈 유형 | 고정초점 |
시야각 | 60' |
기능 | 광각, 야간 시력, 얼굴 인식 |
결의안 | 0.3MP |
프레임 속도 | 30fps |
기술
OV7670 센서를 기반으로 하는 이 CCM (소형 카메라 모듈이) 고급 품질 주식 렌즈와 DVP 인터페이스로 건조했습니다.
그것은 화질, 포맷과 출력 데이터 전송에 대한 완전한 사용자 관리로 VGA에서 최고 30까지 초당 프레임 (초당 프레임)에 작동할 수 있는 이미지 배열을 가지고 있습니다. 모두는 SCCB 인터페이스를 통하여 또한 노출 제어, 감마, 화이트 밸런스, 채도, 색상제어와 많을 포함하여 이미지 처리 기능은 프로그램 가능할 것을 요구했습니다.
특징
◆This 0.3MP 작은 소형 카메라 모듈은 단일칩 VGA 카메라와 화상 처리 장치의 전체 기능을 제공하는 저전압 CMOS 이미지 센서 OV7670을 기반으로 합니다.
화질, 포맷과 출력 데이터에 대한 완전한 사용자 관리와 VGA 해상도에 있는 30fps의 ◆The 최대 프레임률은 일련 카메라 제어 버스 (SCCB)를 통하여 이동합니다.
◆Resolution : 640 X 480 (VGA) ; 최대 이미지 전송 속도 : 30fps@VGA ; 출력 Format(8-bit) : YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, 날것 RGB 데이터
◆Lens SPEC : 주식 렌즈 ; 45 도 (D) 시계는 굽습니다 ; 필수적 650 IR 필터, 단지 가시 광선 ; 1% 왜곡보다 낮습니다.
전자적 애호가들, 이 CCM을 위한 ◆Recommended는 아두이노와 단풍나무, 칩킷, STM32, 팔, DSP, FPGA와 다른 MCU 플랫폼과 호환 가능합니다.
응용프로그램
카메라 모듈은 스마트폰과 자동차와 스마트 가전제품과 같은 취하는데 사용된 제품입니다. 모든 지역에서, 고해상도, 소형화, 슬리밍, 저동력과 고강성을 요구하는 높은 수준의 기술이 필요합니다.
