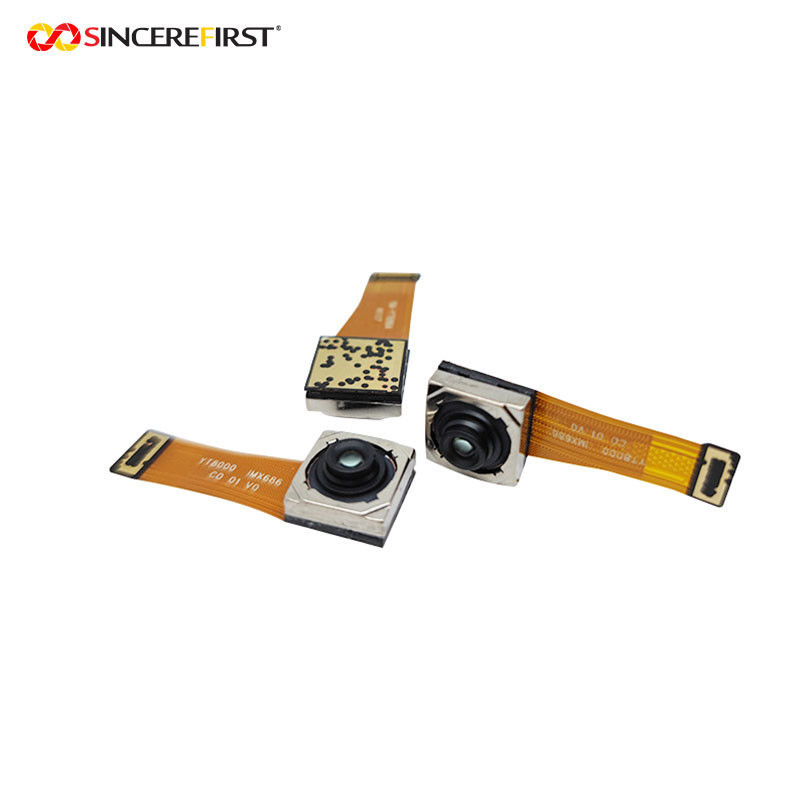

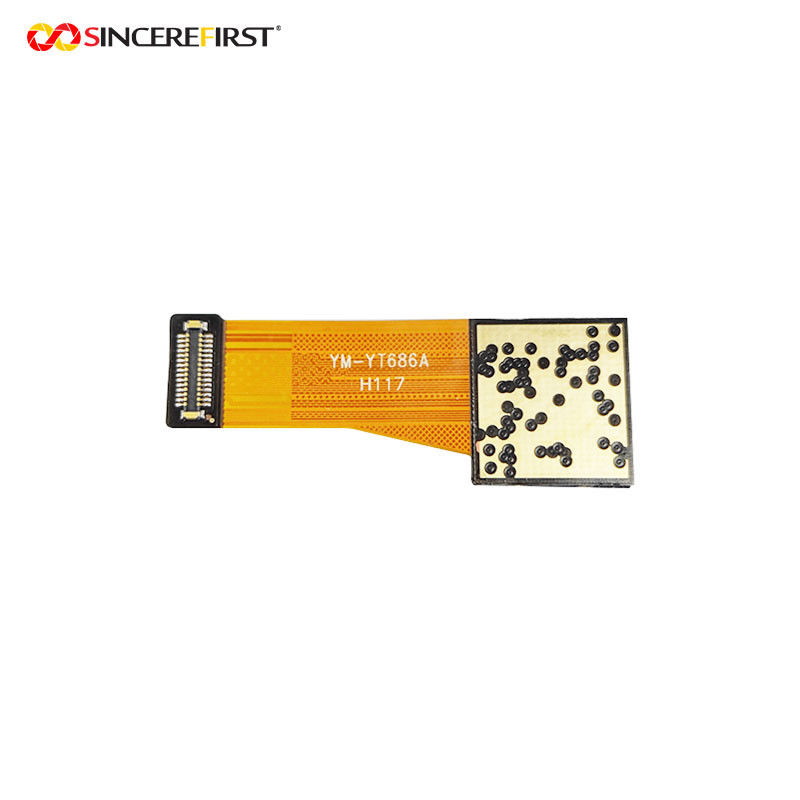

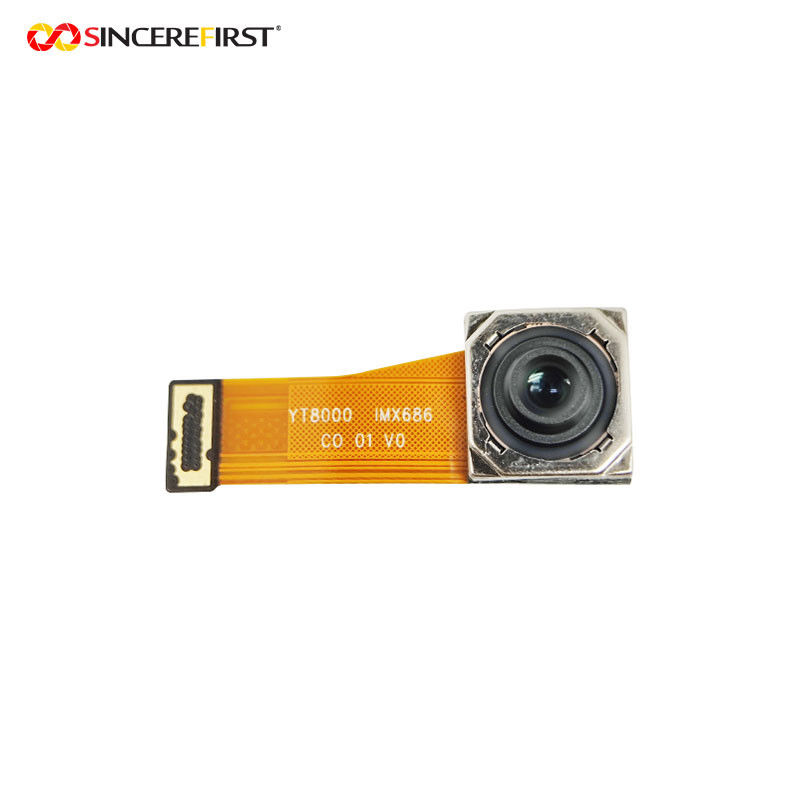

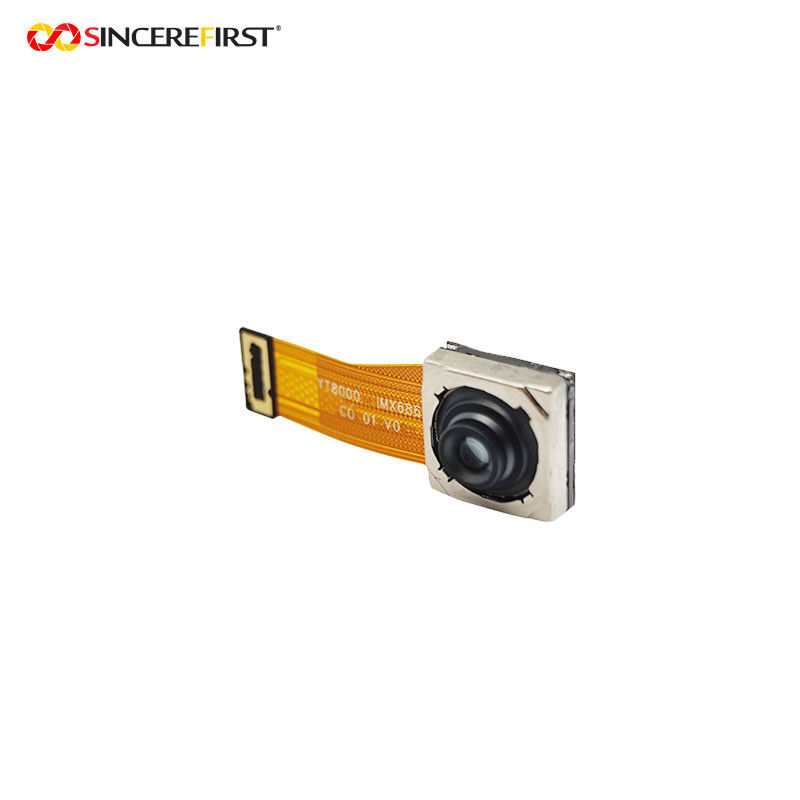

고해상도 MIPI 카메라 모듈 64 조금약하게 소니 Imx686 카메라

스마트폰을 위한 높은 결의안 64 조금약하게 소니 IMX686 센서 미피 카메라 모듈

명세서

기술

소니 IMX686은 9248 Ｘ 6944의 화소 해상도와 64MP 카메라 센서입니다. 이 센서는 1.6 um 화소 차원과 쌍을 이루는 크기에서 1/1.7 인치 크기입니다. 그것은 후면 조명으로 된 소니를 채택하고 후방을 통하여 컬럼 평행 교류-직류 변환회로와 고감도에 의해 사로잡는 고속도 사진과 저소음 사진 (전통적 CMOS 이미지 센서와 비교하 ) 달성하기 위한 육체미 있는 CMOS 이미지 센서가 이미징 화소 구조를 밝혔습니다. Ｒ와 Ｇ와 비 색소 중요한 컬러 모자이크 필터는 사용됩니다. 그것은 4 전원 전압과 함께 작동합니다 : 아날로그 2.9 Ｖ와 1.8V, 디지털 1.1 Ｖ와 입출력을 위한 1.8 Ｖ는 소비를 저 소비 전력을 조화시키고 달성합니다.

특징

◆Back-illuminated와 육체미 있는 CMOS 이미지 센서
◆Quad 바이에르 코딩 (QBC) 컬러 필터 배치
◆Phase 탐지 오토 포커스 (PDAF)
◆High 프레임 속도
30fps@Full 결의안 (QBC Re 모자이크)
30fps@QBC-HDR
30fps@V2H2 QBC-HDR
120fps@2x2 인접 화소 비닝 (16시 9분)
V2H2(16:9)를 비닝 240fps@2x2 인접 화소
◆High 신호 대 노이즈비 (SNR)
◆Dual 센서 동기화 작동
◆Built-in 2D 동적 결함 화소 수정 (DPC)
◆Lens 쉐이딩 보정 (LSC)
◆Built-in 온도 센서
미가공품 10, 미가공품 8, RAW14 (로컬 톤 매핑 없는 QBC HDR)의 ◆Output 영상 포맷
◆QBC Re 모자이크 기능
◆Super 야간 모드
◆QBC HDR 기능
화소 통제와 데이터 출력 인터페이스를 위한 독립적인 클럭 세대 동안 ◆Two PLL
◆CSI-2 시리얼 데이터 출력
MIPI D-PHY 2 lane/4lane, 맥스. 2.5Gbps/lane, D-PHY 투기. 버전. 1.2 순응합니다
MIPI C-PHY 1/2/3 트리오, 맥스 4.5Gsps/Trio, C-PHY 투기. 버전. 1.2 순응합니다
◆2-wire 직렬 통신 (서포트스 I2C 패스트 모드, 패스트 모드 플러스와 I3C)
사용자들을 위한 OTP ROM의 ◆5K 비트

응용프로그램

트래픽 감시를 위한 로봇을 위한, 전자를 위한, 우아프스를 위한, 자동차 산업, 농업을 위한 임베딩된 장치를 위한, 도량형학을 위한 소매를 위한, 연구 개발에 대한, 현명한 교통, 교육에 대한 현미경에 대한, 접근 제어를 위한, 스마트폰, 산업적, 의학, 머신 비전
