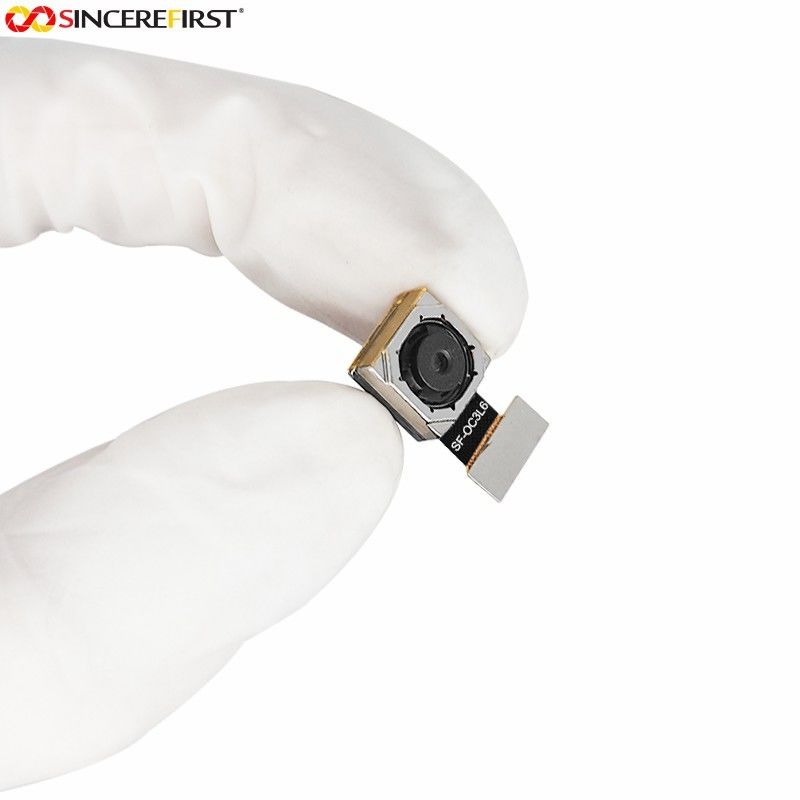

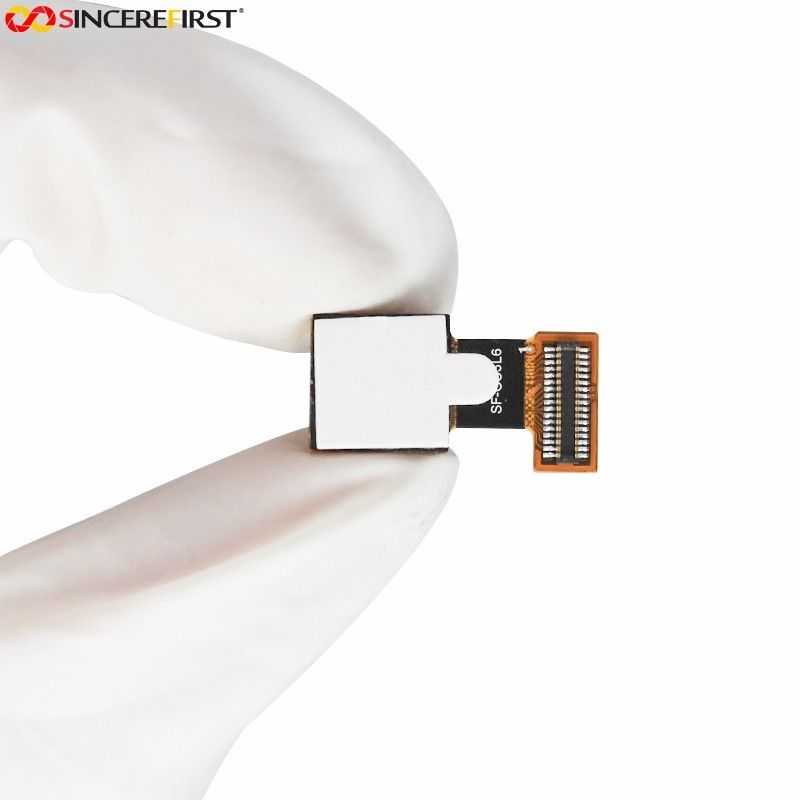

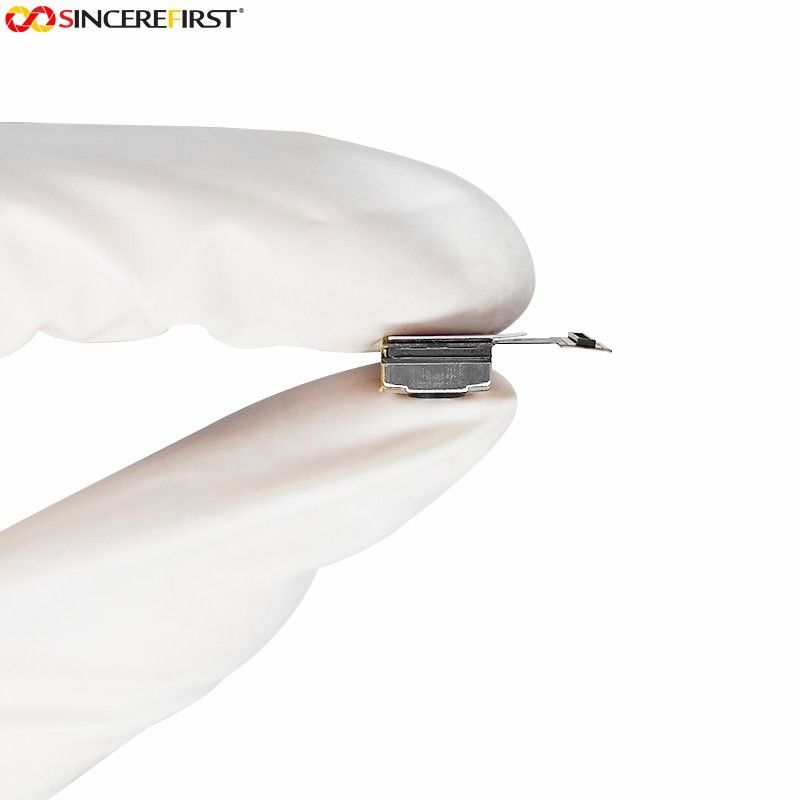

스캐닝을 위한 삼성 13 조금약하게 카메라 모듈 S5K3L6 CMOS 이미지 센서

스캐닝을 위한 13 조금약하게 삼성 CMOS 이미지 센서 S5K3L6 미피 카메라 모듈


명세서




기술
S5K3L6은 CMOS 이미지 센서 (CIS), 이미지 보정 기능성을 포함하는 초집적화되 13M 화소 카메라 칩이고 4 레인 MIPI를 사용하는 시리얼 전송입니다. 그것은 효율이 높고 저전력 광센서를 실현하기 위해 이미징 애플리케이션을 위해 개발된 삼성 CMOS 이미지 센서 과정을 사용하여 제조됩니다. 센서는 1/3 인치 광학 형식과 일치하는 4208 × 3120 유효 화소수 (4224 × 3136 유효 화소)로 구성됩니다.
CIS는 ADC가 픽셀 출력과 온칩 상관 이중 샘플링 (CDS를 디지털화하기 위해 배치하는 10개 비트를 온칩으로 가지고 있습니다
과감하게 고정 패턴 소음(FPN)를 감소시킵니다.그것은 자료 비닝과 같은 온칩 카메라 기능을 통합시킵니다.
데이터 형성.
S5K3L6은 저 소비 전력 카메라 모듈 with2.8V/1.05 Ｖ 전원 공급기에 적합합니다.


특징
1/3 " 광학과 ◆13Mp 센서
◆Unit 화소 크기 : 1.12 μm Ｘ 1.12 um
◆Effective 결의안 : 4208 (H) × 3120 (V) 화소
◆Active 결의안 : 4224 (H) × 3136 (V) 화소
◆Color 필터 : RGB 베이어 패턴
◆Shutter 타입 : 전자적 회전한 셔터와 전체적인 리셋
◆Max. 노멀 프레임 비율 : 전체에 있는 30 초당 프레임
◆Max. 비디오 프레임률 : 고정 헤드 디스크에 있는 60 초당 프레임, HD에 있는 120fps
◆Data 비율 : 1.25번 그비피스 / 레인
◆ADC 정확도 : 10개 비트
◆Interfaces : MIPI CSI-2 (레인, 4번 레인 당 1.25 그비피스)    (절두된) 출력 형식 - RAW8, RAW10
◆Control 인터페이스 : I2C-적합한 / 2'nd I2C 슬레이브 어드레스는 듀얼 카메라를 지원합니다
사용자들을 위한 온칩 OTP 메모리의 ◆3.5 크비트
◆Analog는 x16을 획득합니다
◆Vertical 플립과 수평식 거울 모드
◆Average-sub-sampling - 2/2
◆Bad 화소 보정
◆Built-in 시험 패턴 발생
◆Supply 전압 : 2.8 아날로그를 위한 Ｖ와 입출력을 위한 1.8 Ｖ 또는 2.8 Ｖ와 디지털 코어 공급을 위한 1.05 Ｖ
◆Operating 온도 : + 70 Ｃ에 대한 -30 Ｃ
◆Backside 조명(BSI) 구조


응용프로그램

바코드 스캐닝
3D 스캐닝
사실상 / 증강 현실
위치상 추적
Gesture Recognition
머신 비전
생체 측정 스캐닝
