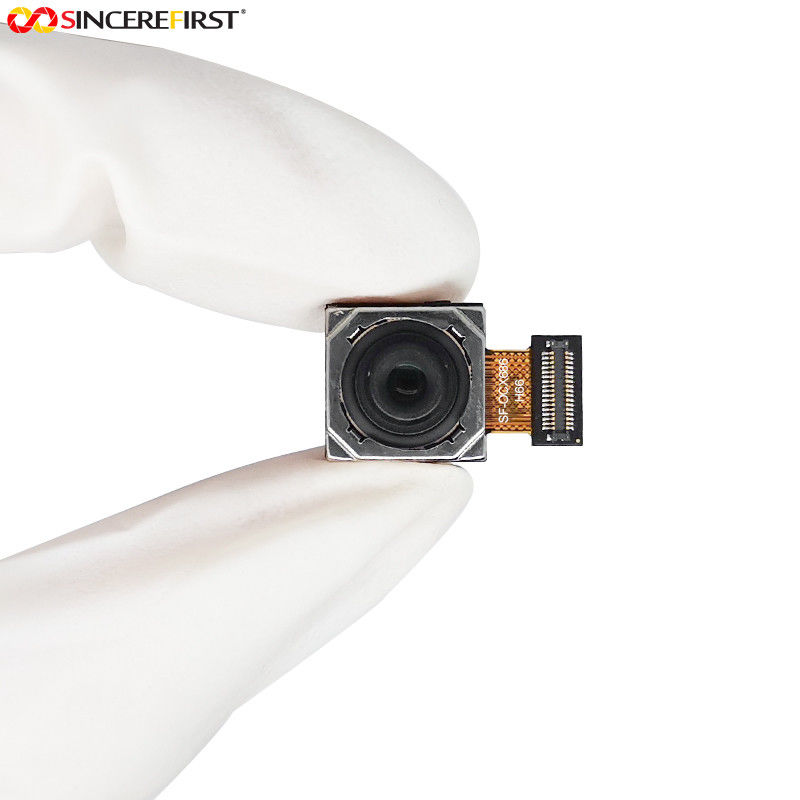

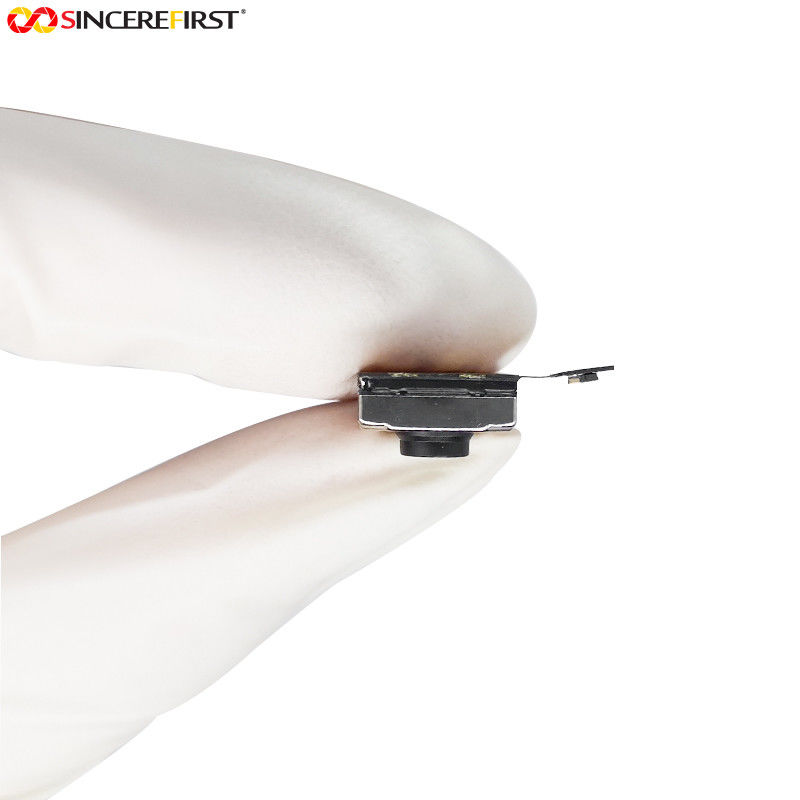

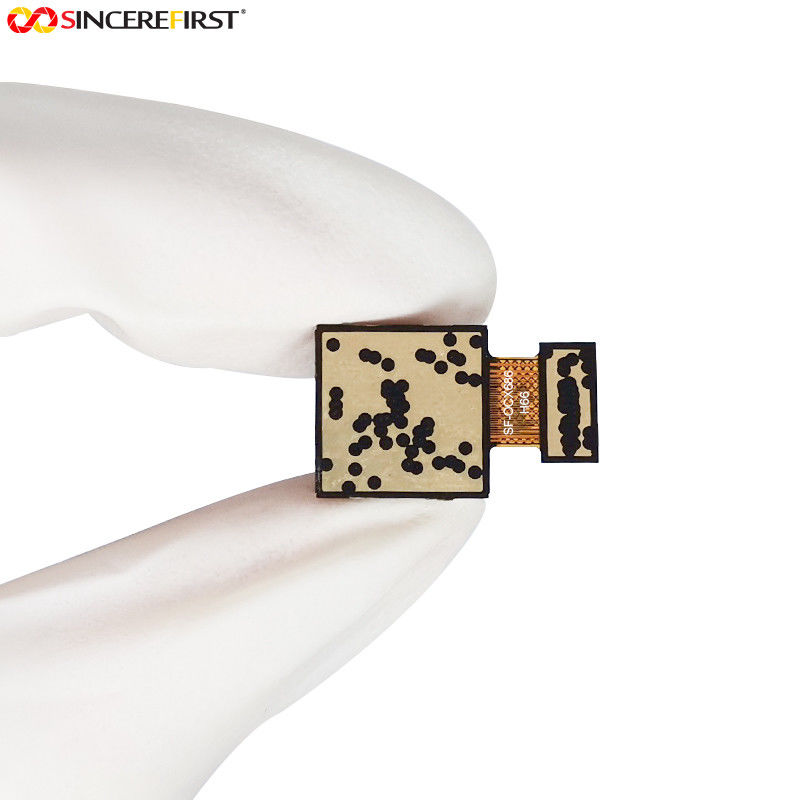

소니 IMX686 FPC 카메라 모듈 64 메가 화소 1/1.73 6P 렌즈

오토 포커스 64 조금약하게 소니 IMX686 이동 영상 센서 카메라 모듈

명세서

기술

IMX686은 케케묵은 화소 어레이로 비스듬한 9.251 밀리미터 (유형 1/1.73) 64개 메가 픽셀 씨모스 액티브 픽셀 유형 육체미 있는 이미지 센서입니다. 그것은 후면 조명으로 된 소니를 채택하고 후방을 통하여 컬럼 평행 교류-직류 변환회로와 고감도에 의해 사로잡는 고속도 사진과 저소음 사진 (전통적 CMOS 이미지 센서와 비교하 ) 달성하기 위한 육체미 있는 CMOS 이미지 센서가 이미징 화소 구조를 밝혔습니다. Ｒ와 Ｇ와 비 색소 중요한 컬러 모자이크 필터는 사용됩니다. 그것은 4 전원 전압과 함께 작동합니다 : 아날로그 2.9 Ｖ와 1.8V, 디지털 1.1 Ｖ와 입출력을 위한 1.8 Ｖ는 소비를 저 소비 전력을 조화시키고 달성합니다. 게다가 이 제품은 휴대폰과 태블릿 PC에 사용하기 위해 설계됩니다. 또 다른 애플리케이션을 위한 이것을 사용할 때, 소니 반도체 솔루션 기업은 제품의 품질과 신뢰성을 보증하지 않습니다. 그러므로, 휴대폰과 태블릿 PC 외에 앱을 위한 이것을 사용하지 마세요. 당신이 질문이 있다면 당신의 소니 반도체 솔루션 법인 외판원과 협의하세요.

특징

◆Back-illuminated와 육체미 있는 CMOS 이미지 센서

◆Quad 바이에르 코딩 (QBC) 컬러 필터 배치

◆Phase 탐지 오토 포커스 (PDAF)

◆High 프레임 속도 30fps@Full 결의안 (QBC Re 모자이크) 30fps@QBC-HDR 30fps@V2H2 QBC-HDR 120fps@2x2 인접 화소 비닝 (16시 9분) 240fps@2x2 인접 화소 비닝 V2H2(16:9)

◆High 신호 대 노이즈비 (SNR)

◆Dual 센서 동기화 작동

◆Built-in 2D 동적 결함 화소 수정 (DPC)

◆Lens 쉐이딩 보정 (LSC)

◆Built-in 온도 센서

미가공품 10, 미가공품 8, RAW14 (로컬 톤 매핑 없는 QBC HDR)의 ◆Output 영상 포맷

◆QBC Re 모자이크 기능

◆Super 야간 모드

◆QBC HDR 기능

화소 통제와 데이터 출력 인터페이스를 위한 독립적인 클럭 세대 동안 ◆Two PLL

◆CSI-2 시리얼 데이터 출력
MIPI D-PHY 2 lane/4lane,Max.2.5Gbps/laneD-PHYspec.ver.
MIPI C-PHY1/2/3trio.순응한 Max4.5Gsps/TrioC-PHYspec.ver.1.2
◆2-wire 직렬 통신 (서포트스 I2C 패스트 모드 패스트 모드 플러스"과 I3C)
사용자들을 위한 OTP ROM의 ◆5K 비트

소자 구조

◆CMOS 이미지 센서

◆Image 사이즈 : 비스듬한 9.251 밀리미터 (타입 1/1.73)

유효 화소수의 ◆Number : 대략적인 9344 (H) × 7024 (V). 65.6개 Ｍ 화소

유효 화소의 ◆Number : 대략적인 9248 (H) × 6944 (V). 64.2개 Ｍ 화소

◆Chip 사이즈 : 8.638 밀리미터 (H) × 6.460 밀리미터 (V)

◆Unit 셀 크기 : 0.80 μm (H) × 0.80 μm (V)

◆Substrate 재료 : 실리콘

응용프로그램

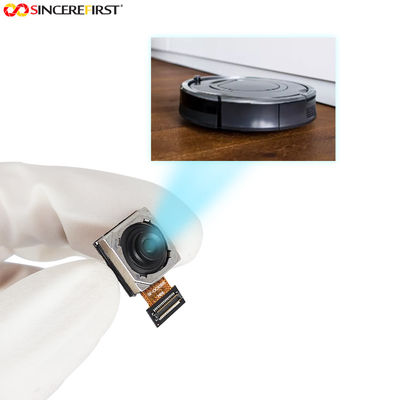

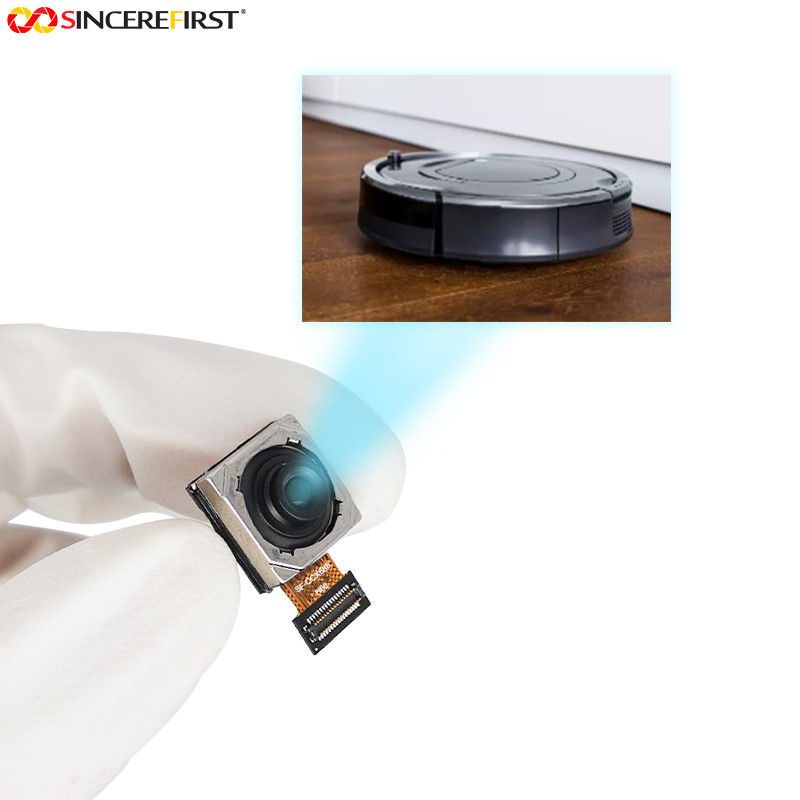

트래픽 감시를 위한 로봇을 위한, 전자를 위한 우아프스를 위한, 자동차 산업, 농업을 위한, 임베딩된 장치를 위한, 도량형학을 위한 소매를 위한, 연구 개발을 위한 현명한 교통, 교육에 대해, 현미경을 위한 접근 제어를 위한, 산업적, 의학, 머신 비전
