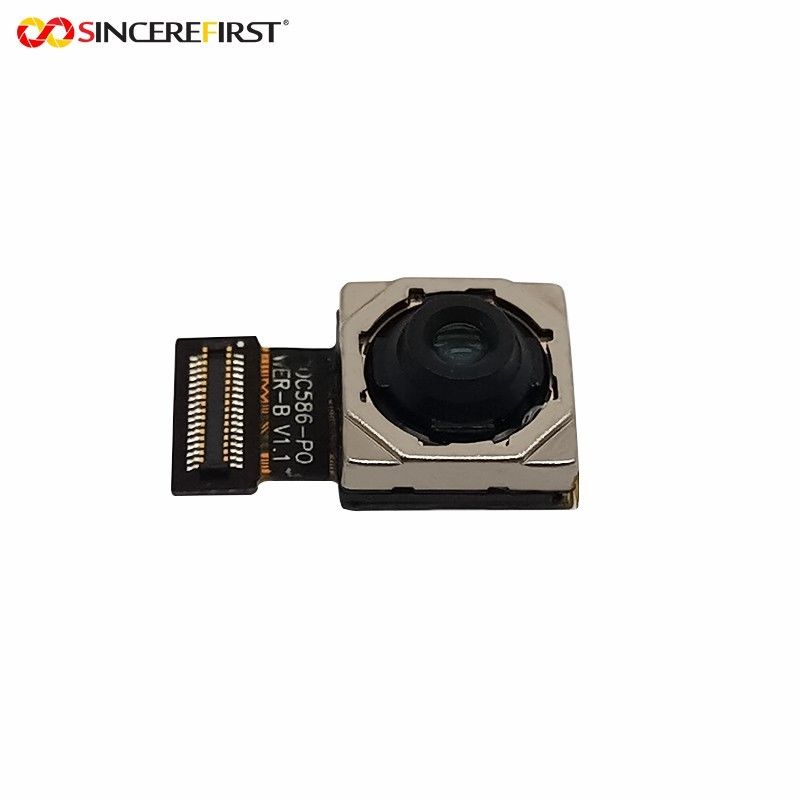

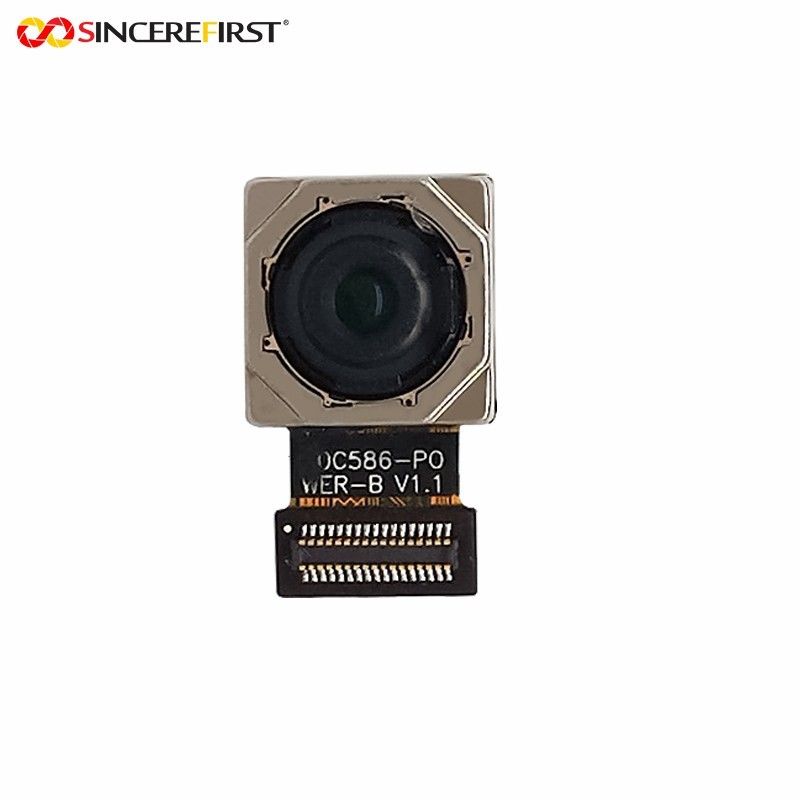

드론 및 FPV용 소니 IMX586 VCM CMOS 광학 카메라 모듈

드론 및 FPV용 소니 IMX586 VCM CMOS 광학 카메라 모듈

사양

설명

IMX586은 직선 8.000mm (형 1/2.0) 48 메가 픽셀 CMOS 액티브 픽셀 타입의 평면 픽셀 배열과 함께 쌓인 이미지 센서이다. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structure. R, G, B 색소 원색 모자이크 필터가 사용된다. 5개의 전원 공급 전압으로 작동한다: 아날로그 2.9V와 1.8V, 디지털 1.1V, P L L-PHY 1.1V와 1.입력/출력 인터페이스를 위한 8V 및 낮은 전력 소모를 달성.

특징

◆후면 조명 및 쌓인 CMOS 이미지 센서
◆쿼드 베이어 색상 필터 배열
◆단계 감지 자동 초점 (PDAF)
◆높은 프레임 레이트 30fps@완전 해상도 (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 인접한 픽셀 결합 (16:9) / 240fps@2x2 인접한 픽셀 결합 V2H2 ((16:9)
◆고등 신호 대 소음 비율 (SNR)
◆두 센서 동기화 동작
◆내장된 2차원 동적 결함 픽셀 수정
◆렌즈 그림자 수정 (LSC)
◆내장 온도 센서
◆RAW10/8, COMP8의 출력 비디오 형식
◆QBC 재 모자이크 기능
◆QBC HDR 기능
◆픽셀 제어 및 데이터 출력 인터페이스를 위한 독립적인 시계 생성용 2개의 PLL
◆CSI-2 시리즈 데이터 출력 MIPI D-PHY 2 대선/4 대선, 최대 2.5Gbps/ 대선, D-PHY 스펙. 버전 1.2을 준수하는 MIPI C-PHY 1/2/3trio, 최대 2.5Gsps/Trio, C-PHY 스펙. 버전 1.0을 준수하는
◆2-선 일련 통신 (I2C "빠른 모드"와 "빠른 모드 플러스"를 지원)
◆사용자용 OTP ROM 28K 비트

장치 구조

◆CMOS 이미지 센서

◆사진 크기: 직사각형 8.000mm (형 1/2.0)

◆픽셀 총 수: 8032 (H) × 6248 (V) 약 50.18 M 픽셀

◆효율적 픽셀 수: 8032 (H) × 6088 (V) 약 48.89 M 픽셀

◆활동 픽셀 수: 8000 (H) × 6000 (V) 약 48.00 M 픽셀

◆칩 크기: 7.504mm (H) × 5.659mm (V)

◆원자 세포 크기: 0.80 μm (H) × 0.80 μm (V)

◆기반물질: 실리콘

신청서

로봇, 드론
액션 카메라
3D 스캐닝 응용 프로그램
야생 동물 카메라
느린 모션 녹화
기계 비전 등
