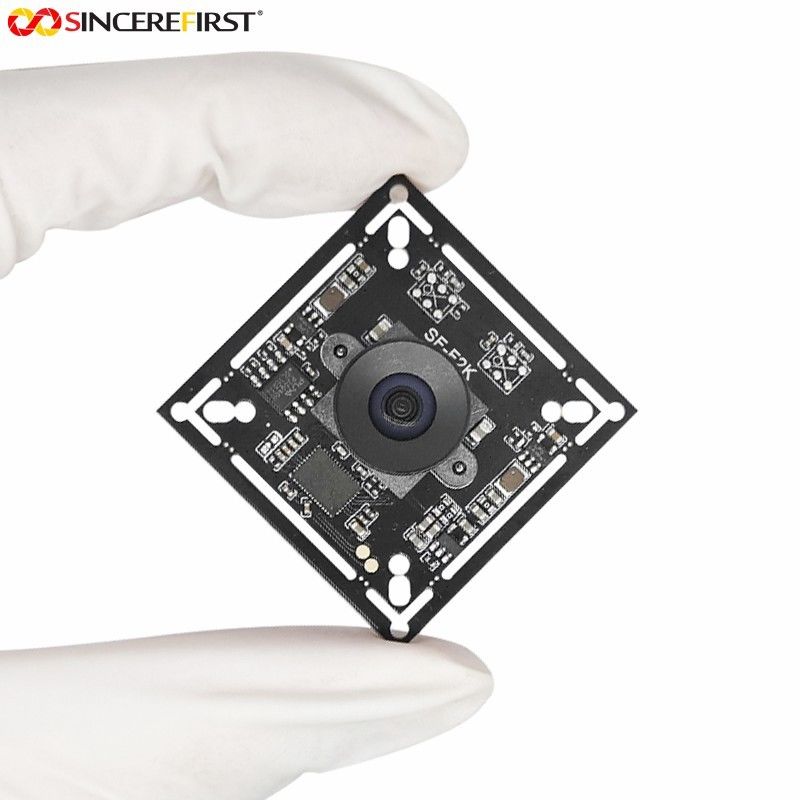

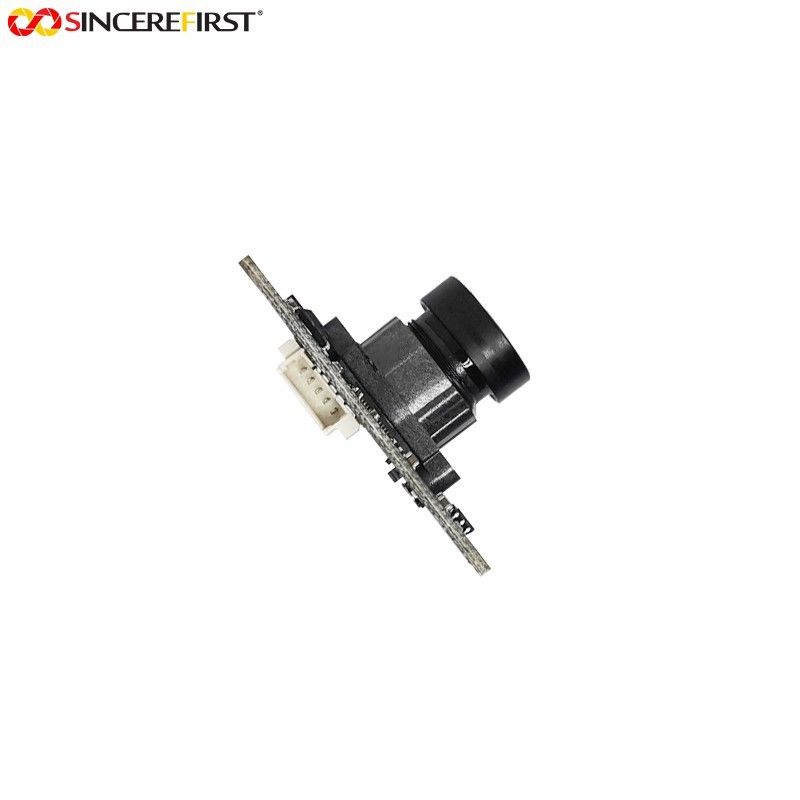

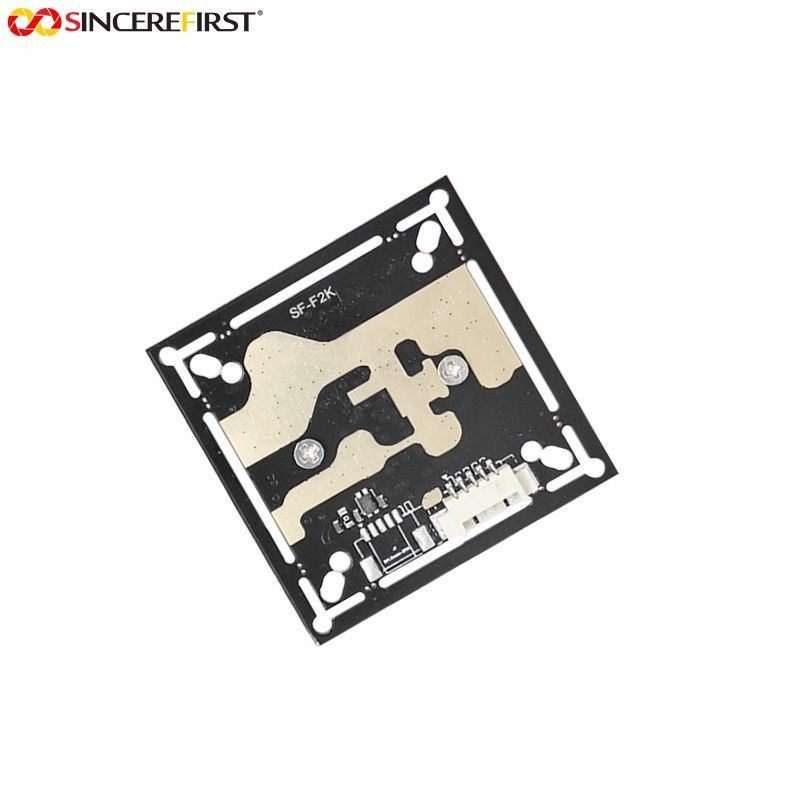

USB 인터 페이스와 2MP PS5268 마이크 센서 지문 스캐너 카메라 모듈
명세서
| 카메라 센서 | PS5268 |
| 센서 | 1/2.7 " CMOS 센서 |
| 화소 | 2 메가 화소 |
| 가장 유효 화소수 | 1920(H) Ｘ 1080(V) |
| 화소 크기 | 3.0 um Ｘ 3.0 um |
| 시야각 | 120' |
| 포커스 형태 | 고정초점 |
| 인터페이스 타입 | USB2.0 |
| 포커스범위 | 60 센티미터 |
| 압축 형식 | MJPEG / YUV2 (YUYV) |
기술
PS5268은 저 소비 전력, 1920x1080의 회전한 셔터 정보판독과 (전체 HD-1080p) 화소를 출력한 초집적화되 CMOS 이미지 센서입니다. 그것은 우수한 화질과 단발 처리 고동적 범위 합성 이미지 출력을 수행하기 위한 새로운 파인픽셀티엠과 HDR 센서기술을 도입했습니다. PS5268은 선 14 비트를 출력하거나 로컬 톤이 소비를 매우 저 소비 전력과의 MIPI CSI-2 인터페이스를 통한 12개 비트 미가공 데이터를 그렸습니다. 그것은 씨에스피 패키기에 이용할 수 있습니다. PS5268은 I2CTM 직렬 제어 버스를 통해 다른 광도 상태를 위해 노출 시간을 진다고 프로그램이 짜여질 수 있습니다. 로컬 톤과 엠비디드 HDR 이미지 합성이 고해상도 HDR 적용을 위해 고성능, 효과적인 비용과 제품 개발 기간을 제공하기 위해 매핑됩니다. 내부 레지스터 세트의 프로그램을 짬으로써, 그것은 블랙 레벨 보정과 고온 영상 품위 조정을 온칩으로 수행합니다.
특징
◆Image 사이즈 :바이어-RGB 칼라 필터 어레이와 마이크로 렌즈와 1928 Ｘ 1088 화소
◆Output 포맷 :
-14bit 선 HDR-RAWRGB
-12bit HDR + 로컬 톤은 매핑되었습니다
날것 RGB
-10bit 선 RAWRGB
출력 인터페이스
-12bit 평행한 DVP 출력
-2-lane MIPI 출력 (레인 당 최고 800Mbps까지)
◆I2CM은 2 종류의 slave_id와 연결됩니다
◆Low 소비 전력
◆High 민감도
◆Support 온칩 HDR 종합
◆Image 센서 프로세서 기능
-자동 암-수준 보정
-내장된 지역 톤 매핑
-검은 태양 취소
◆Support 센서 프레임 동기
◆On-chip PLL (입력 클럭 / PLL m>=1MHz)
◆On-chip 칼럼 Ａ／Ｄ 컨버터
◆On-chip 매뉴얼 아날로그 이득 제어
◆Continuous 가변성의 프레임 시간 & 노출 시간
◆Support WOI와 서브샘플링
◆Support 더미 라인 & 화소 타이밍
수직 동기 신호에 있는 ◆Support 출력 Hsync
◆Support1.7V~33VI/O
◆Support 빠른 자동차 노출(FAE) 기능
응용프로그램
감시 HD-CCTV 카메라
감시 IP 카메라
차 비디오 리코더
비디오 도어폰
