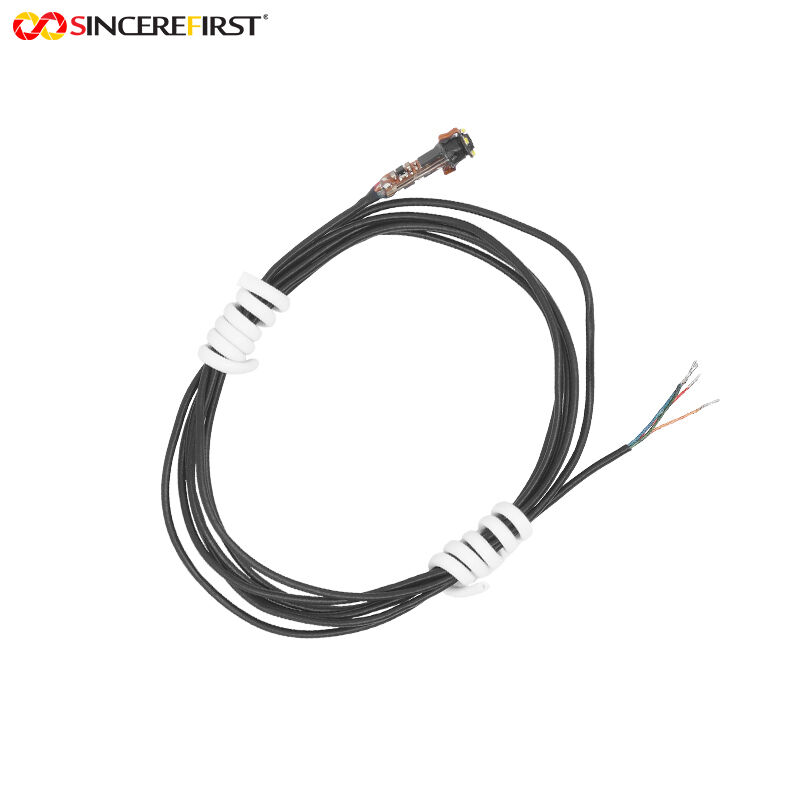

4.0mm 직경 VGA CMOS 센서 CVBS (AV/TV) 아날로그 출력 내시경 카메라 모듈
제품 설명:
이 4.0mm 직경 VGA CMOS 센서 CVBS (AV/TV) 아날로그 출력 내시경 카메라 모듈은 좁은 공간에서의 근거리 시각화 감지를 위해 특별히 설계된 산업용 아날로그 이미징 구성 요소로, RoHS 표준을 준수합니다. 프로브 직경은 4.0mm로 정밀하게 제어되며, 기존 감지 장비의 공간 제약을 극복하는 초소형 설계로 초박형 채널 및 좁은 틈과 같이 일반 장비가 도달할 수 없는 미세 공간에 쉽게 접근할 수 있어 감지 범위와 적용 시나리오를 효과적으로 확장합니다. 광학 시스템은 근거리 내시경 작업에 최적화되어 있으며, 1.08mm 초점 거리, F2.8 조리개, 65° 시야각과 30~80mm 초점 범위를 갖추고 있습니다. 이러한 목표 최적화는 근거리 이미징의 선명도를 향상시켜 내시경 감지의 일반적인 작업 거리에 완벽하게 일치하며 고주파 검사 시나리오의 요구를 충족합니다. TV 왜곡은 -1.5% 이내로 엄격하게 제어되어 이미지의 기하학적 형태를 사실적이고 정확하게 복원하여 관찰 결과의 신뢰성과 판단 정확도를 크게 향상시키며, 이는 정밀 감지 작업에 매우 중요합니다. CVBS (AV/TV) 아날로그 신호 출력을 채택하여 추가적인 디지털 처리 장치 없이 디스플레이 장치를 직접 구동하여 실시간 관찰이 가능하므로 시스템 구조를 단순화하고 배포 비용을 절감하며 장비 고장 위험을 낮춥니다. 이 모듈에는 4PIN PAD 인터페이스(GND, VOUT, LED+, VCC)가 장착되어 있으며, VOUT은 비디오 신호 출력에 사용되고 LED+ 및 VCC 핀은 4개의 0402 백색 LED를 선택적으로 설치할 수 있어 저조도 좁은 공간에서의 이미징 품질을 효과적으로 향상시킬 수 있습니다. 이미지 방향 레지스터는 공장 기본 설정을 채택하여 전원 켜기 후 추가 설정 없이 표준 작업 모드로 즉시 진입할 수 있습니다. 마이크로 크기, 아날로그 직접 출력, 낮은 왜곡, 근거리 최적화를 통합한 이 모듈은 산업 감지, 자동차 유지보수, 정밀 전자 제품 및 실험 탐사에 신뢰할 수 있는 이미징 솔루션이 됩니다.
특징:

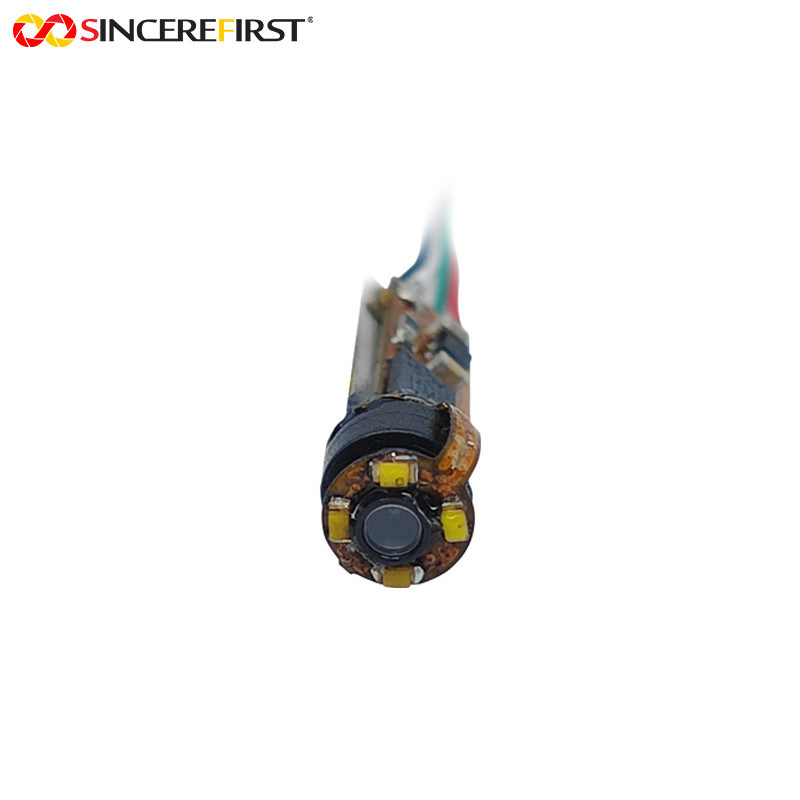

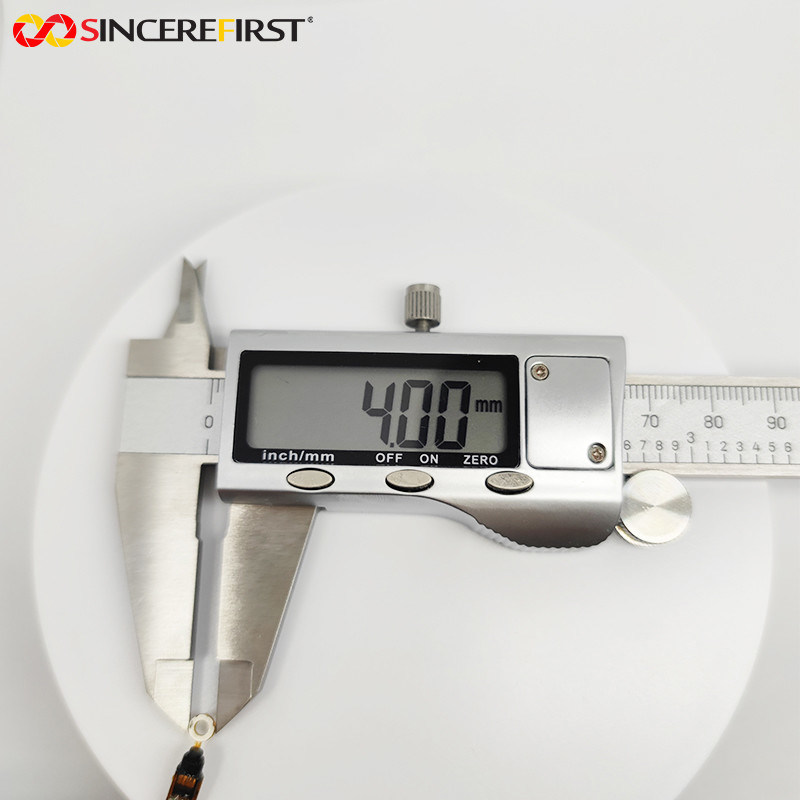

1.4.0mm 마이크로 직경: 4.0mm 직경은 기존 장비로는 접근할 수 없는 미세 공간에 침투할 수 있어 감지 범위와 적용 시나리오를 효과적으로 확장합니다.
2.CVBS 아날로그 직접 출력: 표준 아날로그 비디오 신호를 출력하여 디스플레이 장치에 직접 연결할 수 있으므로 시스템 구조를 단순화하고 배포 비용 및 고장 위험을 줄입니다.
3.30~80mm 근거리 초점: 초점 범위는 내시경 작업 거리에 최적화되어 근거리 이미징 선명도를 향상시켜 고주파 감지 시나리오의 요구를 충족합니다.
4.낮은 왜곡의 사실적인 이미지: 왜곡이 <-1.5%로 이미지의 기하학적 형태가 정확하게 복원되어 관찰 결과의 신뢰성과 판단 정확도를 향상시킵니다.기술 매개변수:
제품명
| VGA USB 카메라 모듈 |
센서 |
| VGA |
초점 범위 |
| 30~80mm |
초점 거리 |
| 1.08mm |
F 번호 |
| 2.8 |
FOV(D) |
| 65° |
출력 |
| CVBS 아날로그 |
|
| <-1.5% |
기본 허용 오차 |
| ±0.1mm |
브랜드명 |
| SINEREFIRST |
응용 분야: |
1.산업용 얇은 파이프 내시경:
소구경 파이프(4mm 이상)의 내부 벽 상태, 결함 및 막힘을 시각적으로 감지하는 데 사용할 수 있습니다. 4.0mm 직경과 낮은 왜곡으로 선명하고 정확한 감지가 가능합니다.2.자동차 숨겨진 부품 유지보수:
엔진 틈, 에어컨 파이프 및 배선 하네스 간극에 깊숙이 들어갈 수 있습니다. 마이크로 크기로 분해 및 비파괴적인 고장 위치 파악이 가능합니다.3.정밀 전자 제품 내부 관찰:
스마트 장치 내부의 솔더 조인트, 케이블 및 구성 요소의 근거리 검사에 사용됩니다. 근거리 초점 최적화는 신속한 고장 문제 해결에 도움이 됩니다.4.의료/실험용 마이크로 프로브:
소형 공동 및 실험 장치에 적용할 수 있습니다. 아날로그 출력은 감지 결과의 실시간 표시 및 이미지 기록을 용이하게 합니다.맞춤형 프로세스:
1. 도면 또는 샘플을 제공하고, 당사 엔지니어링 직원이 개발한 문서 및 개발을 요청할 수 있습니다.
2. 커뮤니케이션 또는 회의3. 귀하가 필요로 하는 제품을 결정하기 위해 자세히 소통하고 귀하의 요구에 따라 가장 적합한 제품을 설정하도록 노력할 것입니다.
4. 샘플 개발
5. 개발 샘플의 세부 사항 및 배송 시간을 결정합니다. 원활한 진행을 보장하기 위해 언제든지 소통합니다.
6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 노화 테스트를 수행하고 테스트 결과를 피드백합니다. 수정이 필요 없으면 대량 생산합니다.
회사 소개: 협력 브랜드 및 고객:
왜 우리를 선택해야 하는가:

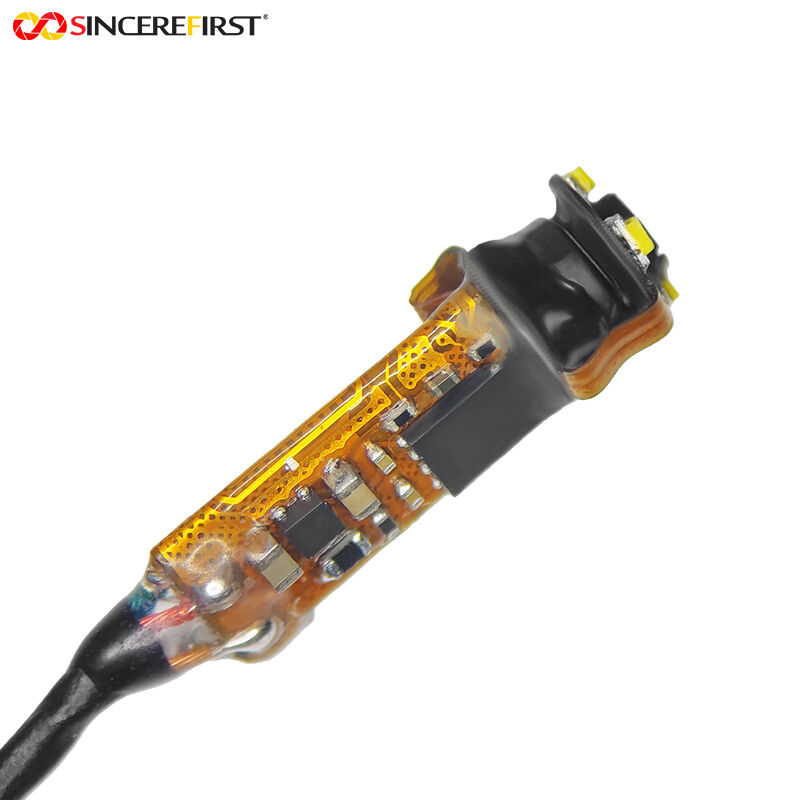

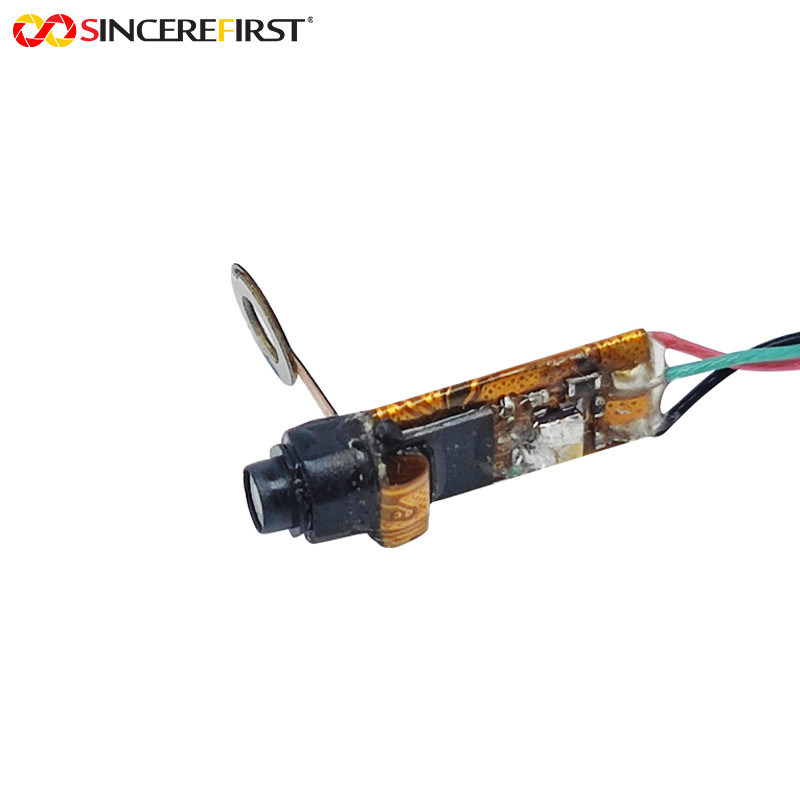

상세 사진:
