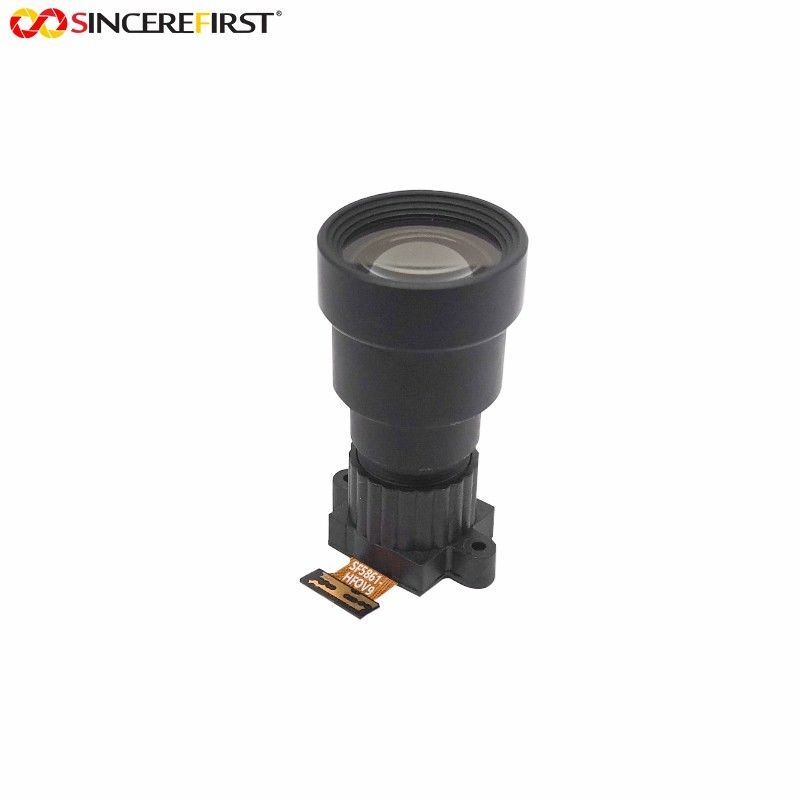

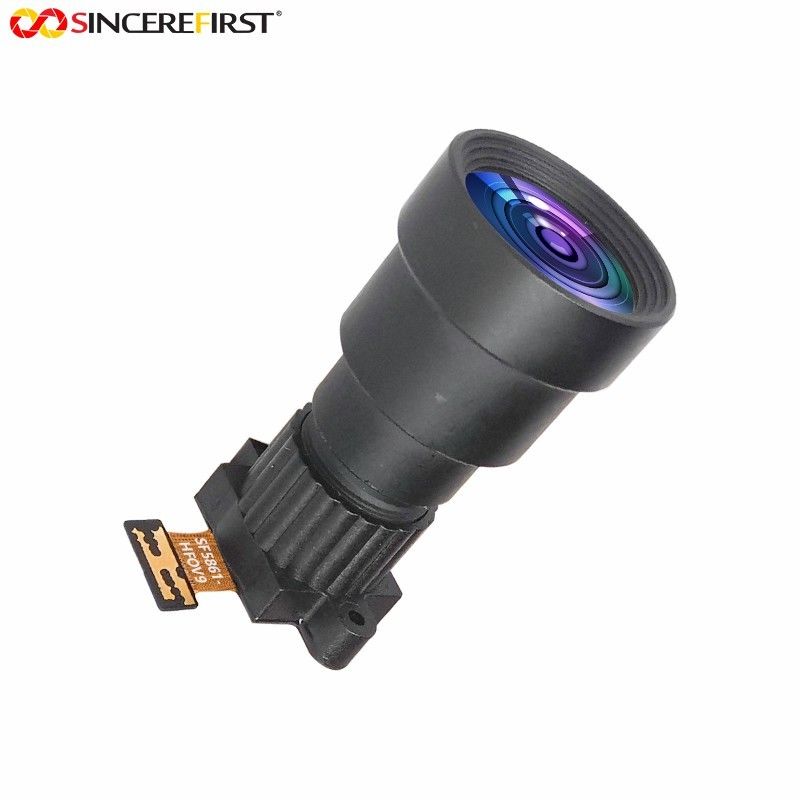

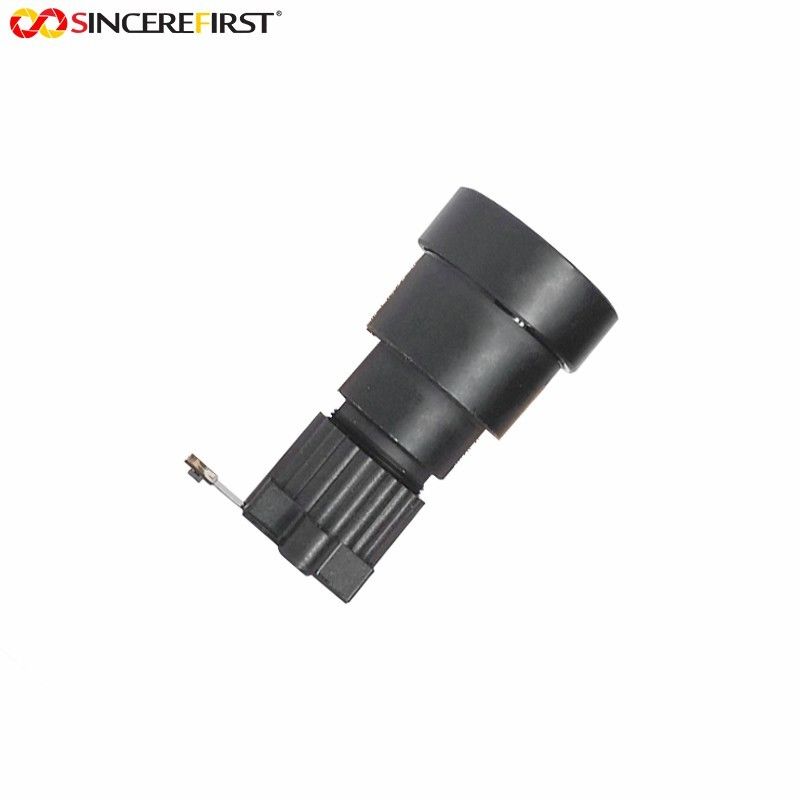

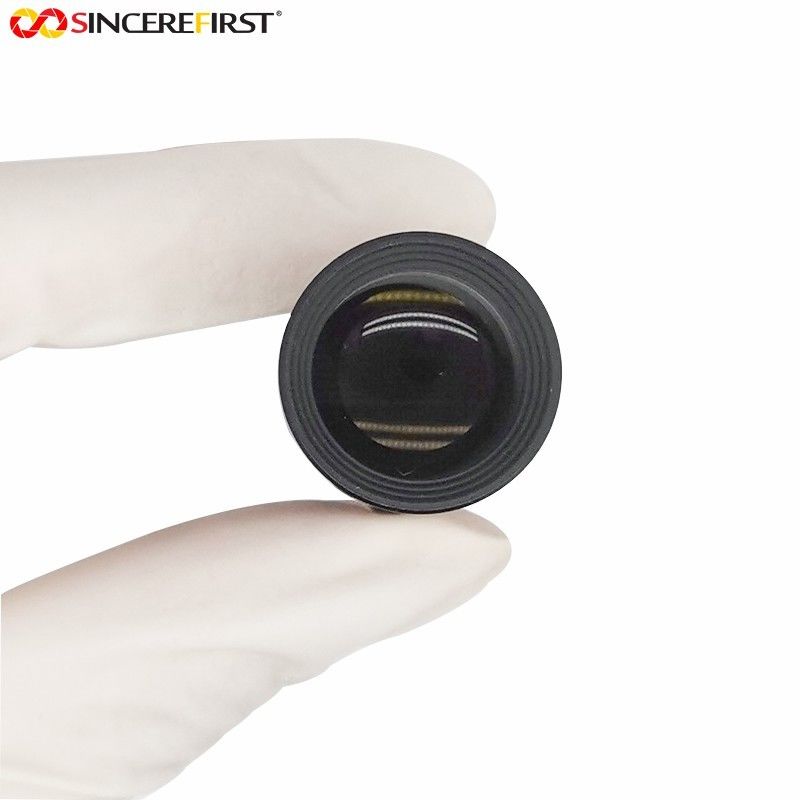

고해상도 소니 IMX586 48MP 고정 초점 소각 카메라 모듈
제품 설명:
IMX586은진사 8.000mm (형 1/2.0) 48 메가-픽셀 CMOS 액티브 픽셀 타입겹쳐진 이미지 센서사각형 픽셀 배열입니다. 소니의 뒷면을 채택합니다.-조명d 및 쌓인 CMOS 이미지 센서 초고속 영상을 만들기 위해컬럼 평행 A/D 변환 회로 및 높은 감수성 및 낮은 노이즈 이미지 (수도원이온 CMOS 이미지 센서) 를 통해 뒷면으로 조명된 이미지 픽셀 구조.기본 색상 모자이크 필터가 사용 됩니다.오버 공급 전압: 아날로그 2.9 V와 1.8V, 디지털 1.1V, P L L-PHY 1.1V 및 1.8V입력/출력 인터페이스와 낮은 전력 소비를 달성합니다. 또한 이 제품은 휴대 전화 및 태블릿 PC에서 사용할 수 있도록 설계되었습니다.소니 반도체 솔루션 코퍼레이션은이 때문에,∙t휴대 전화 및 태블릿 PC 이외의 응용 프로그램에서 이것을 사용 합니다.회사 영업 담당자, 질문이 있으시면
IMX586은진사 8.000mm (형 1/2.0) 48 메가-픽셀 CMOS 액티브 픽셀 타입겹쳐진 이미지 센서사각형 픽셀 배열입니다. 소니의 뒷면을 채택합니다.-조명d 및 쌓인 CMOS 이미지 센서 초고속 영상을 만들기 위해컬럼 평행 A/D 변환 회로 및 높은 감수성 및 낮은 노이즈 이미지 (수도원이온 CMOS 이미지 센서) 를 통해 뒷면으로 조명된 이미지 픽셀 구조.기본 색상 모자이크 필터가 사용 됩니다.오버 공급 전압: 아날로그 2.9 V와 1.8V, 디지털 1.1V, P L L-PHY 1.1V 및 1.8V입력/출력 인터페이스와 낮은 전력 소비를 달성합니다. 또한 이 제품은 휴대 전화 및 태블릿 PC에서 사용할 수 있도록 설계되었습니다.소니 반도체 솔루션 코퍼레이션은이 때문에,∙t휴대 전화 및 태블릿 PC 이외의 응용 프로그램에서 이것을 사용 합니다.회사 영업 담당자, 질문이 있으시면
IMX586은진사 8.000mm (형 1/2.0) 48 메가-픽셀 CMOS 액티브 픽셀 타입겹쳐진 이미지 센서사각형 픽셀 배열입니다. 소니의 뒷면을 채택합니다.-조명d 및 쌓인 CMOS 이미지 센서 초고속 영상을 만들기 위해컬럼 평행 A/D 변환 회로 및 높은 감수성 및 낮은 노이즈 이미지 (수도원이온 CMOS 이미지 센서) 를 통해 뒷면으로 조명된 이미지 픽셀 구조.기본 색상 모자이크 필터가 사용 됩니다.오버 공급 전압: 아날로그 2.9 V와 1.8V, 디지털 1.1V, P L L-PHY 1.1V 및 1.8V입력/출력 인터페이스와 낮은 전력 소비를 달성합니다. 또한 이 제품은 휴대 전화 및 태블릿 PC에서 사용할 수 있도록 설계되었습니다.소니 반도체 솔루션 코퍼레이션은이 때문에,∙t휴대 전화 및 태블릿 PC 이외의 응용 프로그램에서 이것을 사용 합니다.회사 영업 담당자, 질문이 있으시면
IMX586은진사 8.000mm (형 1/2.0) 48 메가-픽셀 CMOS 액티브 픽셀 타입겹쳐진 이미지 센서사각형 픽셀 배열입니다. 소니의 뒷면을 채택합니다.-조명d 및 쌓인 CMOS 이미지 센서 초고속 영상을 만들기 위해컬럼 평행 A/D 변환 회로 및 높은 감수성 및 낮은 노이즈 이미지 (수도원이온 CMOS 이미지 센서) 를 통해 뒷면으로 조명된 이미지 픽셀 구조.기본 색상 모자이크 필터가 사용 됩니다.오버 공급 전압: 아날로그 2.9 V와 1.8V, 디지털 1.1V, P L L-PHY 1.1V 및 1.8V입력/출력 인터페이스와 낮은 전력 소비를 달성합니다. 또한 이 제품은 휴대 전화 및 태블릿 PC에서 사용할 수 있도록 설계되었습니다.소니 반도체 솔루션 코퍼레이션은이 때문에,∙t휴대 전화 및 태블릿 PC 이외의 응용 프로그램에서 이것을 사용 합니다.회사 영업 담당자, 질문이 있으시면
IMX586는 직선형 8000mm (형 1/2.0) 48 메가 픽셀 CMOS 활성 픽셀 타입의 평면 픽셀 배열을 가진 쌓인 이미지 센서이다. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structure. R, G, B 색소 원색 모자이크 필터가 사용된다. 5개의 전원 공급 전압으로 작동한다: 아날로그 2.9 Vand 1.8V, 디지털 1.1V, PLL-PHY 1.1V 및 1.입력/출력 인터페이스를 위한 8V 및 낮은 전력 소모를 달성또한 이 제품은 휴대 전화 및 태블릿 PC에서 사용하도록 설계되었습니다.소니 반도체 솔루션 코퍼레이션은 제품의 품질과 신뢰성을 보장하지 않습니다.따라서, 휴대 전화 및 태블릿 PC 이외의 응용 프로그램에서 이것을 사용하지 마십시오. 어떤 질문이 있다면 소니 반도체 솔루션 코퍼레이션 판매 담당자에게 문의하십시오.
특징:
◆후면 조명 및 쌓인 CMOS 이미지 센서
◆쿼드 베이어 색상 필터 배열
◆단계 감지 자동 초점 (PDAF)
◆높은 프레임 레이트 30fps@완전 해상도 (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 인접한 픽셀 결합 (16:9) / 240fps@2x2 인접한 픽셀 결합 V2H2 ((16:9)
◆고등 신호 대 소음 비율 (SNR)
◆두 센서 동기화 동작
◆내장된 2차원 동적 결함 픽셀 수정
◆렌즈 그림자 수정 (LSC)
◆내장 온도 센서
◆RAW10/8, COMP8의 출력 비디오 형식
◆QBC 재 모자이크 기능
◆QBC HDR 기능
◆픽셀 제어 및 데이터 출력 인터페이스를 위한 독립적인 시계 생성용 2개의 PLL
◆CSI-2 시리즈 데이터 출력 MIPI D-PHY 2 대선/4 대선, 최대 2.5Gbps/ 대선, D-PHY 스펙. 버전 1.2을 준수하는 MIPI C-PHY 1/2/3trio, 최대 2.5Gsps/Trio, C-PHY 스펙. 버전 1.0을 준수하는
◆2-선 일련 통신 (I2C "빠른 모드"와 "빠른 모드 플러스"를 지원)
◆사용자용 OTP ROM 28K 비트
기술 매개 변수:
| 제품 이름 |
CMOS 카메라 모듈 |
| 센서 |
IMX586 |
| 센서 액티브 영역 |
8000 ((H) × 6000 ((V) |
| 초점 유형 |
고정된 집중력 |
| 뷰앵글 |
280.9° |
| 포커스 랭글 |
900mm |
| 왜곡 |
< 1.5% |
| 특징 |
높은 픽셀, 작은 각 |
| 피노트 |
34pin |
| F.NO |
2.0 |
응용 프로그램:
기계 비전
비디오 감시
3차원 스캔 및 측정
라이브 스트리밍
비디오 컨퍼런스
