IMX347LQR-C는 직선 9.04mm (형 1/1.8) CMOS 액티브 픽셀 타입 솔리드 스테이트 이미지 센서로, 평면 픽셀 배열과 4.17M 효과적 픽셀이 있다. 이 칩은 아날로그 2.9V, 디지털 1.2V,와 인터페이스 1.8V 트리플 전원 공급, 그리고 낮은 전력 소모를 가지고 있습니다. 높은 감도, 낮은 어두운 전류와 smear는 R, G 및 B 원색 모자이크 필터를 채택함으로써 달성됩니다..이 칩은 변동적인 충전 통합 시간을 가진 전자 셔터를 갖추고 있습니다.
1CMOS 활성 픽셀 타입 점
2- 내장 타이밍 조정 회로,H/ 드라이버 및 일련 통신 회로
3입력 주파수: 6~27 MHz/37.125 MHz/74.25 MHz
4권장 기록 픽셀 수: 2688 (H) * 1520 (V) 대략40.09M 화소
5. 읽기 모드
전체 픽셀 스캔 모드
창 절단 모드
수직/평면 방향-정상/반면 판독 모드
6. 판독 속도
모든 픽셀 스캔 모드에서 최대 프레임 속도2688 ((H) X1520 ((V) AD10비트: 90 프레임/초
7높은 동적 범위 (HDR) 기능
다중 노출 HDR
디지털 중복 HDR
8변속 셔터 기능 (해상도 1H 단위)
9. 10비트/12비트 A/D 변환기
10변환 가이드 스위칭 (HCG 모드/LCG 모드)
11CDS/PGA 기능
0dB에서 29.4dB:안고그 이득 29.4dB (0.3dB의 발자국)
29.7 dB에서 71.4dB: 아날로그 가이 29.4dB+디지털 가이 0.3에서 42dB (단계 피치 0.3dB)
12I/O를 지원합니다.
CSI-2 일련 데이터 출력 (2 차선 /4 차선,RAW10/RAW12 출력)
13-30mm에서 -∞까지

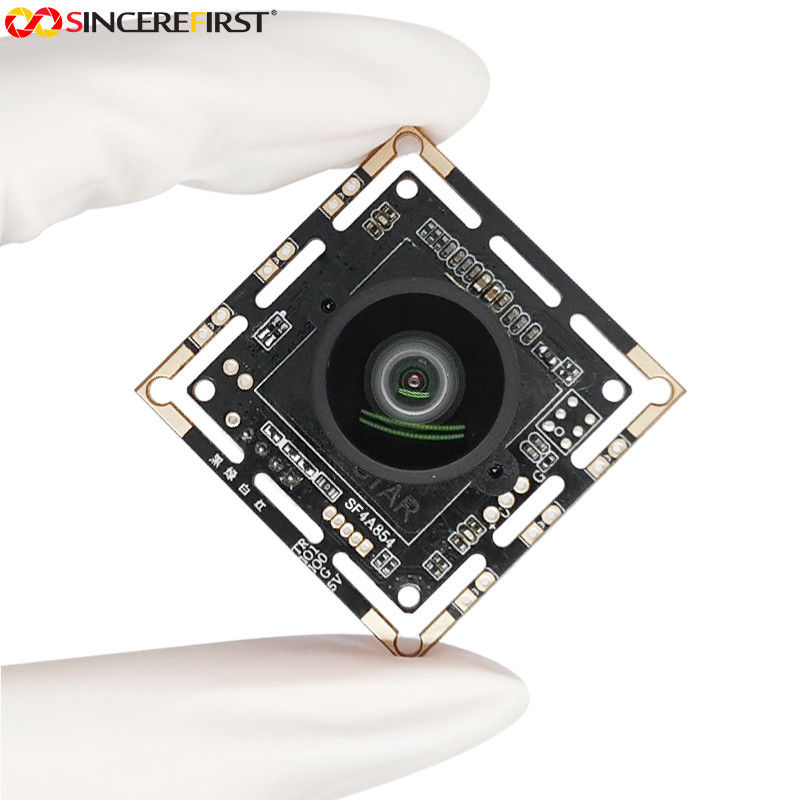

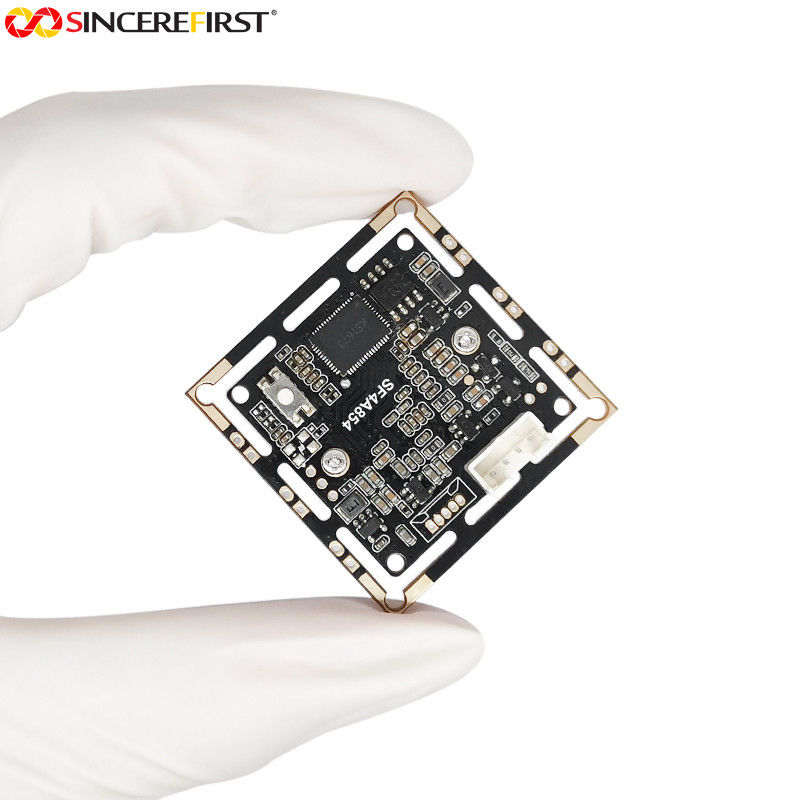

| 기술 매개 변수 | 가치 |
|---|---|
| 센서 모델 | 소니 IMX347 CMOS |
| 모듈 크기 | 38mmX38mm 및 32mmx32mm와 호환되는 사용자 정의 할 수 있습니다 |
| 센서 크기 | 1/2.9" |
| 픽셀 크기 | 20.9μm X2.9μm |
| 출력 형식 | SMT ((ROSH) |
| 픽셀 크기 | 10.0μmX1.0μm |
| 물체 거리는 | 1cm~∞ |
| 인터페이스 | USB2.0 하이 스피드 ((4 핀-2.0mm 단말 포트) |
| 작업력 | 220mA (VGA) |
| 작동 전압 | USB-DC5V |

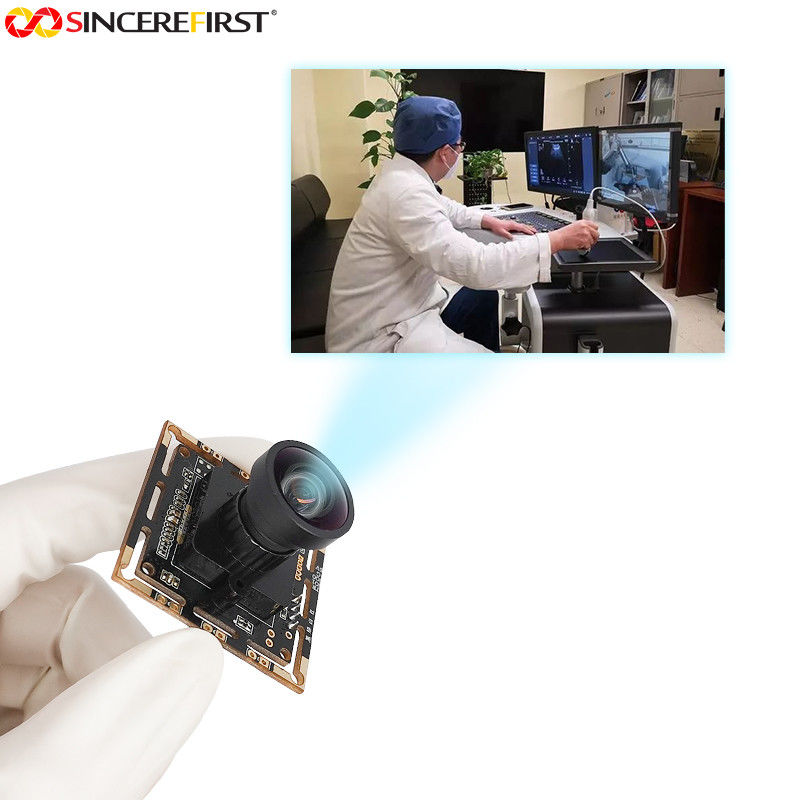

공장 자동화
로봇 공학
건강 관리
결함 탐지 기계 비전
키오스크
차 대시 카메라
