100FPS 고속 프레임 레이트 글로벌 셔터 흑백 센서 산업용 카메라 모듈

100FPS 고프레임 속도 글로벌 셔터 모노크롬 센서 산업 카메라 모듈

제품 설명:

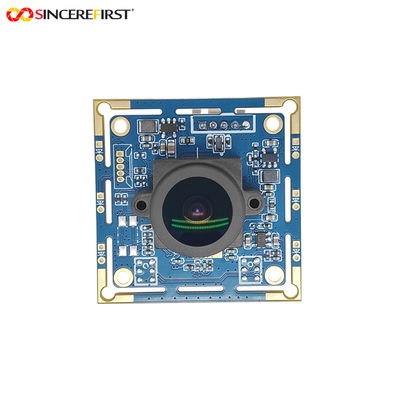

이것은 100FPS 고프레임 속도 글로벌 셔터 모노크롬 센서 산업 카메라 모듈입니다. 고속 동적 영상 필요를 위해 설계된 전문 수준의 USB 카메라 모듈입니다.그것은 CMOS 모노크롬 이미지 센서가 장착되어 있습니다, 2MP 효과적 픽셀을 탑재하고 1080P 해상도 및 100FPS의 고화질, 고프레임 레이트 이미지를 안정적으로 출력할 수 있습니다.빠르게 변화하는 시나리오에서 세부 정보를 캡처하는 하드웨어 지원을 제공센서 사양 측면에서, 그것은 개별 픽셀의 빛 수신 효율을 최적화하기 위해 3μm × 3μm의 큰 픽셀 크기와 결합 된 1/2.6 인치 크기 디자인을 채택합니다.그것은 또한 하드웨어 수준에서 빠르게 움직이는 물체의 이미징에서 모션 흐름을 문제를 해결하는 내장 글로벌 셔터 기술을 가지고 있습니다.출력 형식은 MJPG와 YUY2의 두 가지 주요 유형을 포함합니다.전송 대역폭 및 이미지 품질 요구 사항에 따라 유연하게 전환 할 수 있습니다. MJPG 형식은 높은 프레임 속도를 추구하는 시나리오에 적합합니다., YUY2 형식은 색상 재생에 대한 더 높은 요구 사항이있는 시나리오에 적용됩니다. 집중 시스템은 1cm에서 무한까지 넓은 집중 범위로 수동 조정 모드를 사용합니다.단거리 현미경 동적 촬영뿐만 아니라 장거리 고속 촬영에도 적응할 수 있습니다.· 수동 초점 설계 또한 복잡한 동적 환경에서 자동 초점의 잘못된 트리거를 피할 수 있으며, 초점 위치의 정확한 통제를 보장합니다.USB 4Pin-2를 사용합니다..0mm 터미널, USB 2.0 전송 속도를 지원하고 1080P@100FPS 이미지의 실시간 전송 요구를 충족시킬 수 있습니다. 또한 UVC 보편적 비디오 프로토콜과 호환됩니다.윈도우와 같은 일반 운영 체제에 직접 적응할 수 있습니다., 리눅스 및 macOS 추가 드라이버 설치 없이, 사용 한계를 낮추는. 모듈의 전체 크기는 컴팩트 38mm × 38mm에서 제어됩니다.다양한 소형 장치나 통합 시스템에 삽입하는 것을 용이하게 하는: 생산 과정은 SMT (ROHS) 환경 보호 프로세스와 AA (Active Alignment) 프로세스를 채택합니다.후자는 렌즈와 센서의 정확한 정렬을 보장하고 이미지 품질을 안정시킵니다.또한 이 제품은 FCC, CE, REACH 및 RoSH와 같은 여러 국제 권위있는 시험과 인증서를 통과하여 다른 지역에서 사용을위한 준수 요구 사항을 충족했습니다.

특징:

1 .모션 블러 없이 고속 동적 캡처:1080P@100FPS 프레임 속도는 기존 모듈보다 3배 이상 빨라서 빠르게 움직이는 물체의 영상 촬영에서 "프레임 점프"를 피합니다.글로벌 셔터는 전체 프레임의 동시에 노출 실현롤러 셔터로 인해 발생하는 "거부 흐름을" 완전히 제거하고 일시적인 세부 사항의 높은 복원을 달성합니다.
2. 높은 프레임 레이트 & 저조한 환경에서 낮은 소음:3μm×3μm 크기의 픽셀과 단색 센서의 필터 없는 빛 손실 기능이 결합되어 모듈이 낮은 조명 환경에서도 1080P@100FPS 출력을 유지할 수 있습니다.노이즈가 현저히 감소한, 이미지 품질을 유지하기 위해 프레임 레이트를 낮추는 필요성을 제거합니다.
3유연한 적응과 높은 신뢰성:UVC 프로토콜은 플러그 앤 플레이를 지원하며, 컴팩트 38mm × 38mm 크기는 쉽게 통합 할 수 있습니다. SMT (ROHS) 프로세스와 AA 프로세스는 안정성을 보장합니다.그리고 여러 인증은 지역 간 준수 위험을 피합니다..

기술 매개 변수:

응용 프로그램:

고속물질 분류:자동 생산 라인에 적합합니다. 그것은 높은 프레임 속도와 함께 실시간으로 컨베이어 벨트에서 빠르게 움직이는 물질을 캡처합니다.정렬 효율성과 정확성을 향상시키기 위해 로봇 팔을 정밀하게 잡는 데 지원합니다..
모션 캡처:스포츠 훈련이나 재활의학에서 사용되는데 인간의 움직임에 대한 일시적인 세부사항을 기록하는데계획 최적화를 위해 느린 모션 재생 분석을 촉진.
온라인 인쇄 품질 검사:초고속 인쇄기 검사 시스템과 결합하여 빠르게 움직이는 인쇄 패턴을 캡처하고, 움직임의 흐름을 제거합니다.그리고 결함이 있는 제품을 줄이기 위해 실시간에 결함이 없는 인쇄물 및 색상 등록 오차와 같은 결함을 식별합니다..
미시적 교통 흐름 모니터링:도시 도로 / 고속도로 교통을 모니터링, 높은 프레임 비율로 차량 타이어 및 번호판의 동적 세부 사항을 캡처, 움직임 흐름을 제거,그리고 차량 상태를 분석하고 위반을 식별하는 데 도움이.

사용자 정의 프로세스:

1도면 또는 샘플을 제공 할 수 있으며,우리의 엔지니어링 스태프
2의사소통 또는 회의
3우리는 당신이 필요로하는 어떤 제품을 결정 하 고 당신을 위해 가장 적합한 제품을 설정 하기 위해 세부적으로 당신과 소통 할 것입니다
당신의 필요에 따라
4표본 개발
5이 조항의 세부사항을 개발 샘플 및 배달 시간
6샘플 테스트
7테스트와 나이, 피드백 테스트 결과, 수정할 필요가 없습니다, 대량 생산

우리에 대해:

협동조합 브랜드 및 고객:

왜 우릴 선택했지?

자세한 사진:
