1MP OV9782 이미지 센서 IoT 글로벌 셔터 카메라 모듈

1MP OV9782 이미지 센서 IoT 글로벌 셔터 카메라 모듈

제품 설명:

이것은 OmniVision의 OV9782 CMOS 센서를 채택한 1MP OV9782 이미지 센서 IoT 글로벌 셔터 카메라 모듈입니다. OmniPixel®3-GS 기술과 3μm×3μm 대형 픽셀의 깊이 통합된 아키텍처를 핵심으로 하여 글로벌 셔터 CMOS 분야에서 양자 효율과 공간 해상도 사이의 정확한 균형을 달성합니다. 3μm 대형 픽셀 크기는 픽셀당 광 흡수를 크게 증가시키고, OmniPixel®3-GS 기술의 최적화된 양자 효율과 결합하여 어두운 실내 공간이나 실외 역광과 같은 저조도 환경에서도 이미지 노이즈를 줄이고 순수한 이미지 품질을 유지하여 고정밀 인식 및 이미징 요구 사항을 충족합니다. 한편, 이 기술은 글로벌 셔터 기능과 시너지를 발휘하며 1280x800P@120FPS의 높은 프레임 속도 출력을 통해 빠르게 움직이는 대상의 세부 사항을 정확하게 캡처하고 모션 블러를 방지할 수 있습니다.

이 모듈은 1MP 유효 픽셀을 가지고 있으며 8/10-Bit RAW 출력 형식을 지원하여 백엔드 AI에 의한 네이티브 데이터 처리를 위한 원본 이미지 데이터 획득을 보장합니다. 센서 크기는 1/4인치이며, 광학 구성에는 F2.2 대구경 및 1.66mm 초점 거리 디자인이 포함됩니다. 30cm~무한대의 넓은 초점 범위는 여러 거리에서 촬영 시나리오에 적응하며, 120° 초광각 시야(FOV)는 < -10%의 낮은 TV 왜곡과 결합되어 깔끔한 이미지 품질을 보장하면서 넓은 영역을 커버할 수 있습니다.

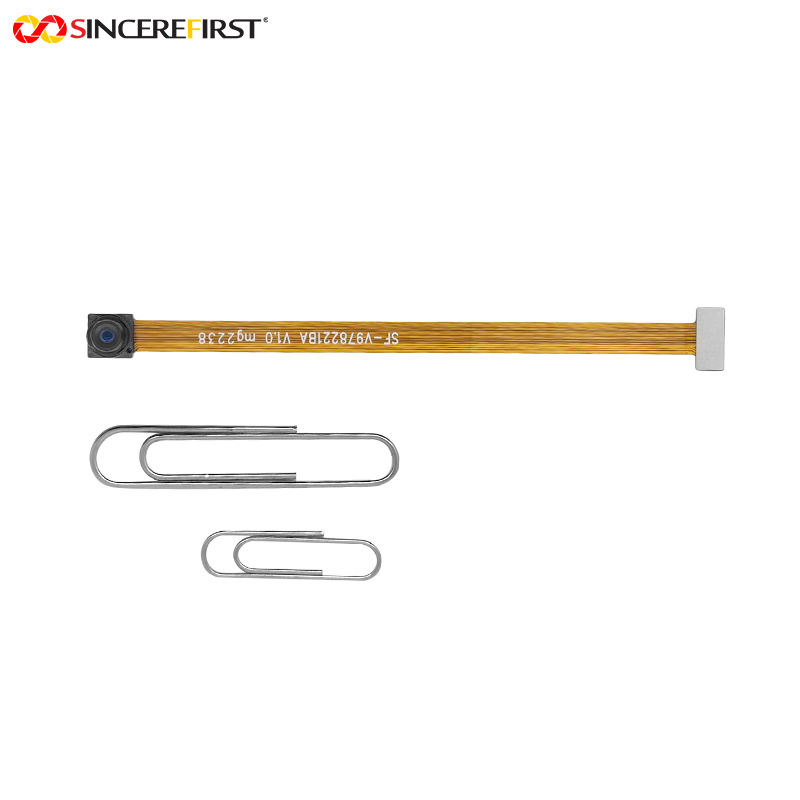

이 제품은 수동 초점 기능이 있는 고정 초점 거리를 채택하고 있으며 7mm×7mm×5.12mm의 소형 스트립형 디자인으로 좁은 설치 공간에 유연하게 내장될 수 있습니다. 또한 듀얼 채널 MIPI 직렬 출력 인터페이스와 DVP 병렬 출력 인터페이스를 모두 지원합니다. SMT 공정 및 AA(Active Alignment) 기술을 통해 제조되어 대량 생산의 정밀도와 안정성을 보장합니다. 또한 CE, FCC, RoHS 및 REACH를 포함한 여러 국제 테스트 및 인증을 통과하여 글로벌 시장 접근 표준을 완벽하게 준수합니다.

특징:

1. 저조도 이미징 기능: 3μm×3μm 대형 픽셀은 OmniPixel®3-GS 기술과 결합되어 저조도 환경에서 광 흡수 효율과 양자 효율을 크게 향상시켜 노이즈 간섭을 줄이고 이미지 순도와 디테일 복원을 보장합니다.
2. HD 동적 이미지 품질: 120FPS 고속 프레임 속도는 글로벌 셔터 기능과 시너지를 발휘하여 빠르게 움직이는 시나리오에서 모션 블러를 완전히 제거합니다. 동시에 8/10-Bit RAW 출력 형식은 더 많은 이미지 세부 정보를 유지하여 고정밀 이미지 처리 요구 사항에 적응합니다.
3. 우수한 광학 성능: 120° 초광각 FOV는 이미징 커버리지 범위를 확장하고, < -10%의 낮은 TV 왜곡은 이미지 가장자리에서 스트레칭 왜곡을 방지합니다. 30cm~무한대의 넓은 초점 범위와 결합하여 근거리, 중거리 및 장거리 시나리오에 원활하게 적응할 수 있습니다.
4. 강력한 통합 적응성: 7mm×7mm×5.12mm의 소형 크기와 스트립형 디자인은 좁은 설치 공간에 적응하며, 듀얼 인터페이스 디자인은 다양한 하드웨어 플랫폼과 호환되어 추가 수정 없이 빠른 통합을 가능하게 합니다.
5. 산업 등급 신뢰성: SMT 공정 및 AA 기술은 모듈의 광학 정밀도와 대량 생산 안정성을 보장합니다. 여러 국제 인증은 주요 글로벌 시장을 포괄하여 최종 제품의 규정 준수 위험을 줄입니다.
6. RAW 도메인 데이터 충실도: 네이티브 10-Bit RAW 출력은 후처리 ISP의 색상 보간 및 노이즈 감소 프로세스를 우회하여 Bayer 패턴으로 원본 데이터를 직접 출력합니다. 백엔드 딥 러닝 알고리즘에 압축되지 않은 센서 레벨 정보를 제공하여 의료 진단 및 다중 스펙트럼 분석과 같이 정확한 색상 복원이 필요한 시나리오에 특히 적합합니다.

기술 매개변수:

응용 분야:

• 스마트 홈: 대형 픽셀의 장점은 카메라가 야간 또는 저조도 조건에서 가족 구성원의 활동 상태를 명확하게 인식할 수 있도록 합니다. 넓은 FOV는 더 넓은 실내 영역을 커버할 수 있으며, 단일 장치로 전체 방을 모니터링할 수 있습니다. 컴팩트한 디자인은 성능 저하 없이 미학을 유지하면서 가정 제품에 숨겨진 통합을 용이하게 합니다.
• VR/AR: 120FPS 고속 프레임 속도는 글로벌 셔터와 결합되어 빠른 손 움직임과 머리 회전을 정확하게 캡처하여 부드럽고 블러 없는 시각 데이터를 제공합니다. 우수한 근적외선 응답 특성은 몰입형 경험의 현실감을 향상시키기 위해 적외선 마커와의 협력을 지원합니다.
• AOI 검사: SMT 생산 라인에서 2m/s 보드 이송 속도로 글로벌 셔터는 솔더 조인트 및 구성 요소의 이미지를 고정합니다. 3μm 픽셀 해상도는 01005 구성 요소에 대한 검사 요구 사항을 충족합니다. NIR 조명은 패드에서 반사 간섭을 억제합니다. 10-Bit RAW 데이터는 마이크로 크랙 및 콜드 솔더 조인트와 같은 숨겨진 결함을 식별하는 딥 러닝 모델을 지원합니다.

맞춤형 프로세스:

1. 도면 또는 샘플을 제공하고, 당사 엔지니어링 직원이 개발한 문서 및 개발을 요청할 수 있습니다.
2. 커뮤니케이션 또는 회의
3. 귀하가 필요로 하는 제품을 결정하기 위해 자세히 소통하고, 귀하의 요구 사항에 따라 가장 적합한 제품을 설정하려고 노력할 것입니다.
4. 샘플 개발
5.
개발 샘플 및 배송 시간의 세부 사항을 결정합니다. 원활한 진행을 위해 언제든지 소통합니다. 6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 에이징하고, 테스트 결과를 피드백하며, 수정할 필요 없이 대량 생산합니다.
