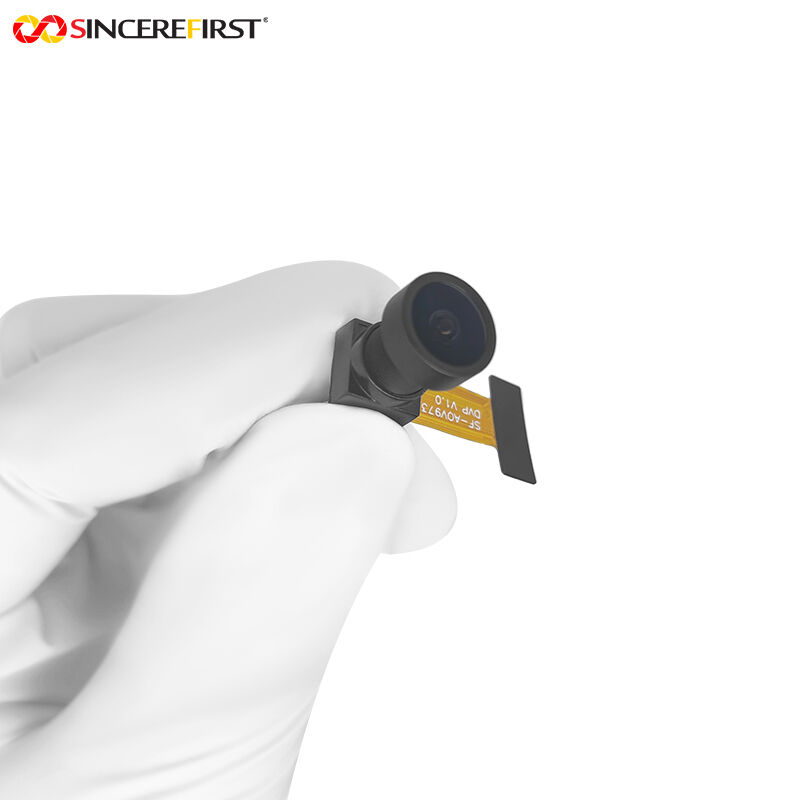

미니 1MP HD OV9732 CMOS IoT 저광 DVP 카메라 모듈
제품 설명:
이것은 OmniVision의 OV9732 이미지 센서를 기반으로 개발된 미니 1MP HD OV9732 CMOS IoT 저광 DVP 카메라 모듈입니다. 포괄적이고 균형 잡힌 하드웨어 매개 변수 구성이 있습니다.다양한 임베디드 비전 요구 사항에 널리 적합합니다.1MP 픽셀 센서 (1/4 인치 센서 크기) 를 탑재한 모듈은 3μm × 3μm 큰 픽셀 디자인을 OmniVision®의 OmniPixel® 3-HS® 고 민감성 기술과 결합합니다.효율적인 빛 포착 및 소음 억제. 720@30FPS HD 이미지의 안정적인 출력을 지원하며 10비트 RAW 출력 형식을 제공하여 후속 이미지 최적화를 위해 풍부한 세부 사항과 색 공간을 예약합니다.광학 성능 측면에서, 모듈은 F2.8 큰 오프레이션과 3.25mm 초점 거리와 15cm에서 40cm까지의 필드 깊이를 갖추고 있습니다. 짧은 거리에서 중간 거리의 피사체에 정확한 집중을 허용합니다.그 대각선 시야장 (FOV) 은 D80°에 도달합니다., TV 왜곡은 1% 내로 제어되어 장면 윤곽과 비중의 현실적인 재생을 보장합니다. 고정 초점 디자인을 채택하여,모듈은 복잡한 조정 없이 핵심 거리 범위 내에서 명확한 영상을 제공합니다.; 그것은 주류 임베디드 하드웨어 생태계와 호환되는 DVP 병렬 인터페이스를 사용합니다. 생산을 위해, 그것은 COB (보드 칩) 기술과 AA (활성 정렬) 프로세스를 통합합니다.소형화 및 조립 정밀성을 모두 달성또한 이 제품은 CE, FCC, RoHS, REACH 등 여러 국제 인증서를 통과했습니다.세계 각 지역에서 사용 표준과 환경 요구 사항을 준수합니다..
특징:
- 뛰어난 디테일 복원 능력: 3μm × 3μm 크기의 픽셀과 OmniPixel® 3-HS® 기술의 시너지, 10비트 RAW 출력 형식과 결합하여빛에서 어둠으로의 전환 세부 사항과 색 차원의 정확한 캡처를 가능하게합니다.복잡한 조명 환경에서도 노이즈를 줄이고 이미지 명확성을 유지하여 높은 이미지 정밀도를 요구하는 시나리오의 요구를 충족합니다.
- 강력한 장면에서 적응: 80 ° FOV와 15cm 40cm의 필드 깊이의 조합은 중거리 모니터링 시야뿐만 아니라 짧은 거리 피사체에 초점을 맞추고 있습니다.TV 왜곡이 1% 이하, 이미지 스트레칭 및 왜곡은 최소화됩니다. 고정 초점 디자인은 빈번한 초점의 필요성을 제거하여 다양한 고정 촬영 시나리오에 적합합니다.
- 신뢰성 있는 생산과 품질: COB 기술은 모듈의 소형화와 구조적 안정성을 보장합니다.AA 액티브 어라이닝 프로세스는 렌즈와 센서 사이의 정확한 캘리브레이션을 보장합니다.여러 국제 인증과 결합하여 대량 생산 중 일관된 품질과 다른 지역의 사용 요구 사항을 준수합니다.
- 낮은 개발 및 적응 기준: DVP 병렬 인터페이스는 임베디드 장치에 대한 보편적인 인터페이스이며 특별한 어댑터 칩이나 사용자 정의 드라이버가 필요하지 않습니다.다양한 MCU와 프로세서 플랫폼에 빠르게 연결할 수 있습니다., 최종 제품의 R&D 및 대량 생산 주기를 단축합니다.
- 데이터 비트 너비의 장점: 고급 픽셀 기술과 결합한 10 비트 RAW 데이터 출력,높은 프레임 레이트를 유지하면서 더 넓은 동적 범위와 더 정확한 색상 재생을 제공합니다., 후속 이미지 처리에 대한 심층적 인 요구를 충족시킵니다.

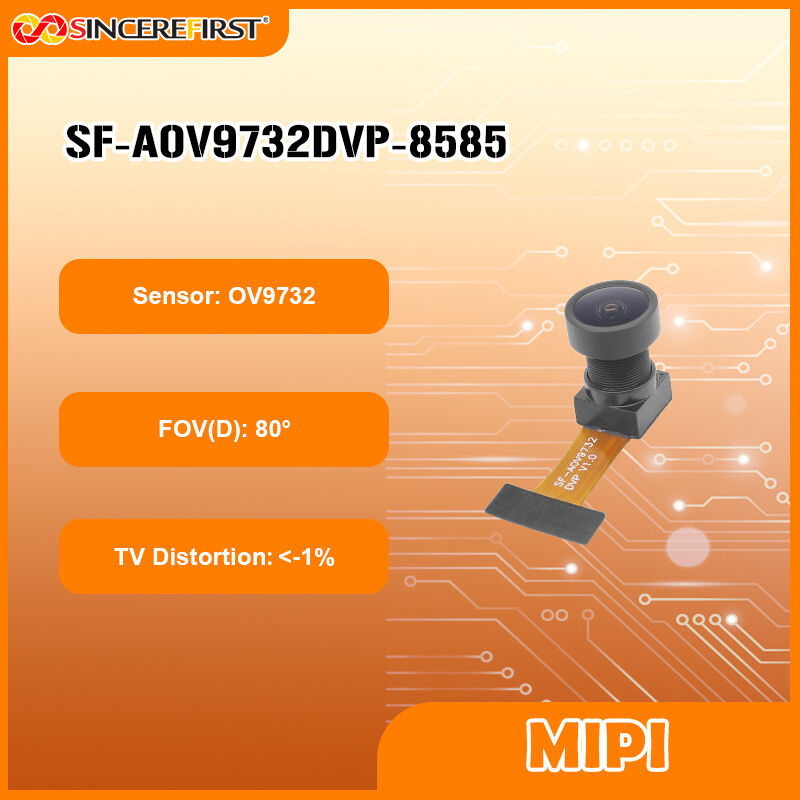

기술 매개 변수:
| 제품 이름 |
720P 이미지 센서 카메라 모듈
|
|
센서
|
OV9732 CMOS 센서
|
| 픽셀 |
1MP |
|
F.NO
|
2.8
|
|
출력 인터페이스:
|
DVP |
|
센서 크기
|
1/4 인치
|
|
키워드
|
고정 초점 산업 카메라 모듈
|
|
보증
|
10년
|
|
초점 유형
|
FF
|
|
브랜드 이름
|
진실한 첫 번째
|
응용 프로그램:
- 스마트 패키지 로커:패키지 로커의 픽업 포트에서 실시간 촬영에 적합합니다. 15cm 40cm의 필드 깊이로 픽업 사람의 작동 움직임을 명확하게 캡처합니다. F2.8 큰 오프레이션과 높은 민감성 기술은 저조한 환경 (밤 또는 실내 설정) 에서 명확한 이미지를 보장합니다., 1% 이하의 왜곡은 픽업 증명의 보존을 용이하게합니다.
- 새로운 소매 스마트 터미널:셀프 체크아웃 키오스크 및 스마트 자동 판매 기계와 같은 시나리오에서 80 ° FOV는 거래 프로세스를 완전히 캡처합니다. DVP 인터페이스는 다양한 주요 제어 칩과의 연결을 단순화합니다.시스템 통합의 어려움을 줄이는 것.
- 물류 분류 시스템:15~40cm의 필드 깊이는 패키지 라벨 인식 응용 프로그램에 이상적입니다. 낮은 왜곡 기능은 높은 바코드 인식 정확성을 보장합니다.그리고 CE 인증은 산업 환경에서 장비의 안정적인 작동을 보장합니다..
- 스마트 홈:스마트 홈 컨트롤 패널의 장면을 인식하고 동작을 캡처하는 기능을 위해 사용된다. 80° FOV는 사용자 작업 영역을 덮는다.낮은 왜곡과 명확한 이미지는 정확한 명령 인식을 보장합니다, 그리고 FPC (유연 인쇄 회로) 디자인은 다양한 형태의 스마트 홈 제어 장치의 케이스에 적응하는 것을 용이하게합니다.
- 스마트 농업 모니터링:온실 모니터링 및 정밀 농업과 같은 시나리오에 적용됩니다. F2.8 큰 오프레스는 여전히 저조한 환경에서도 명확한 이미지를 제공합니다.그리고 RoHS 인증은 제품이 환경 보호 요구 사항을 충족하는지 보장합니다..

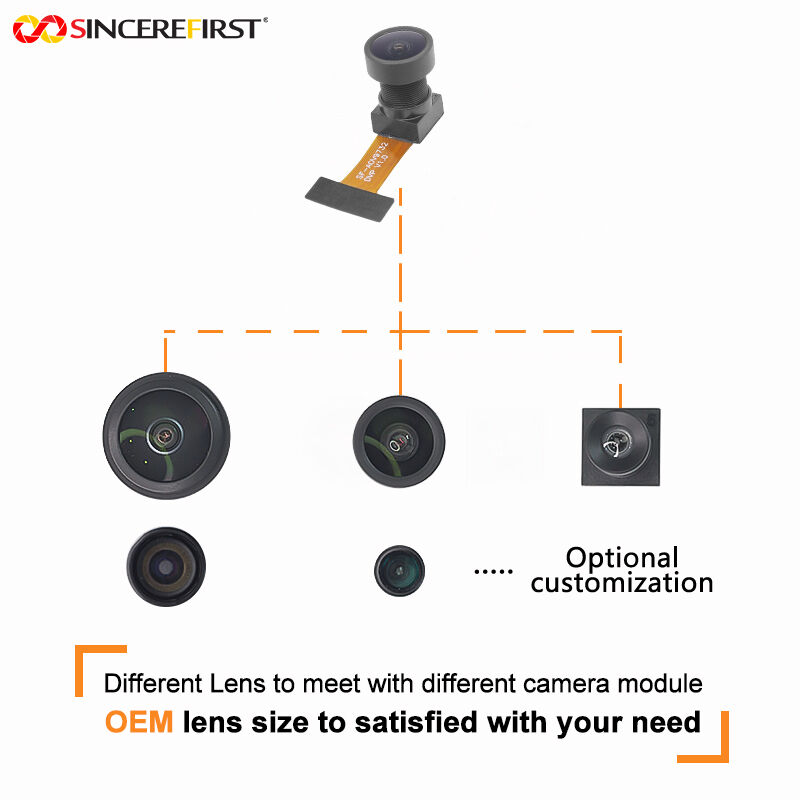

사용자 정의 프로세스:
1도면 또는 샘플을 제공 할 수 있으며,우리의 엔지니어링 스태프
2의사소통 또는 회의
3우리는 당신이 필요로하는 어떤 제품을 결정 하 고 당신을 위해 가장 적합한 제품을 설정 하기 위해 세부적으로 당신과 소통 할 것입니다
당신의 필요에 따라
4표본 개발
5이 조항의 세부사항을 개발 샘플 및 배달 시간
6샘플 테스트
7테스트와 나이, 피드백 테스트 결과, 수정할 필요가 없습니다, 대량 생산
우리에 대해:
협동조합 브랜드 및 고객:
왜 우릴 선택했지?

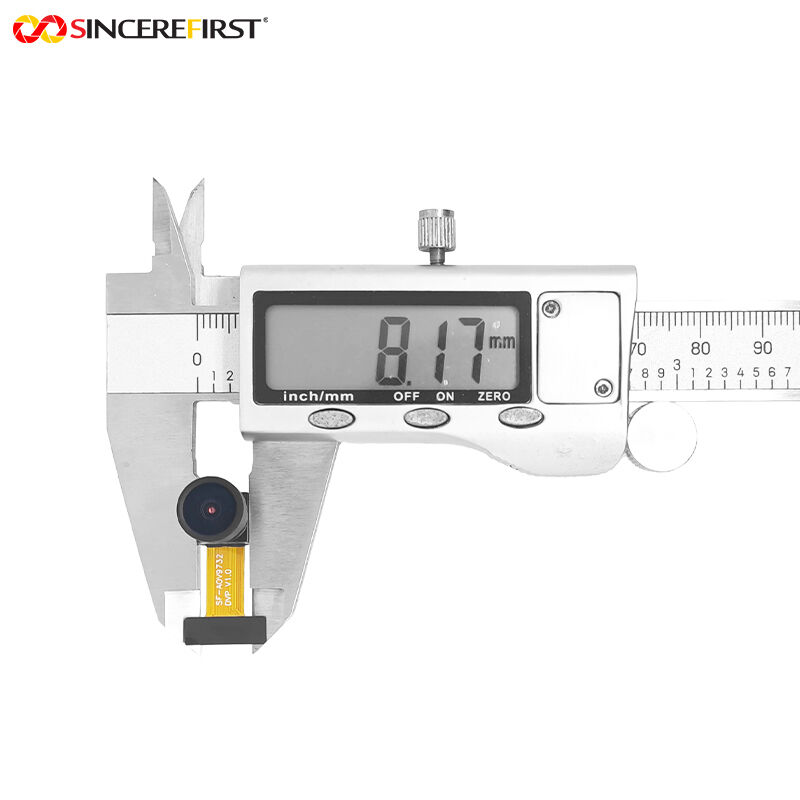

자세한 사진:
