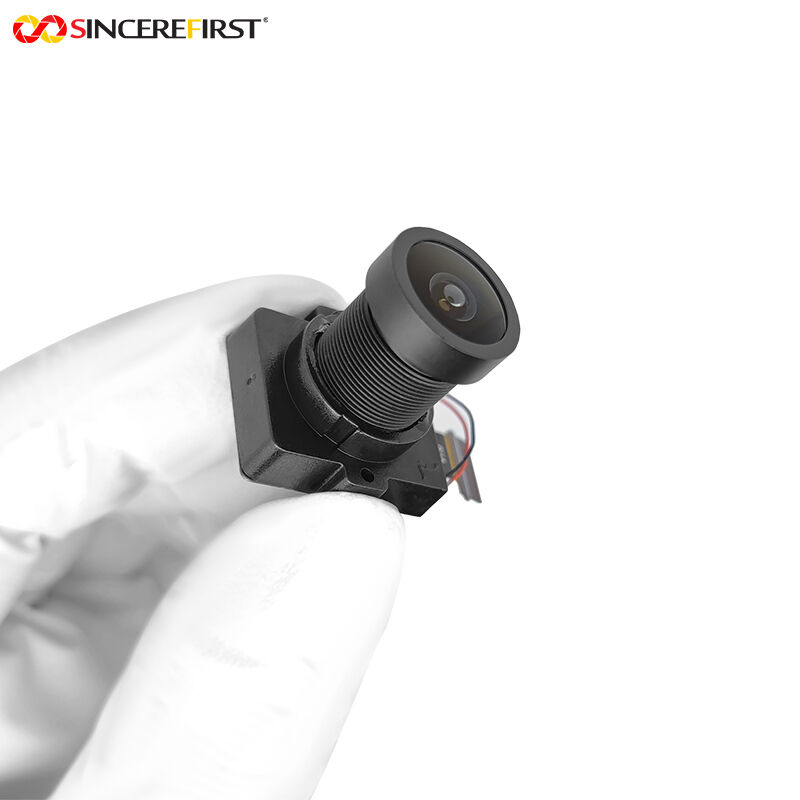

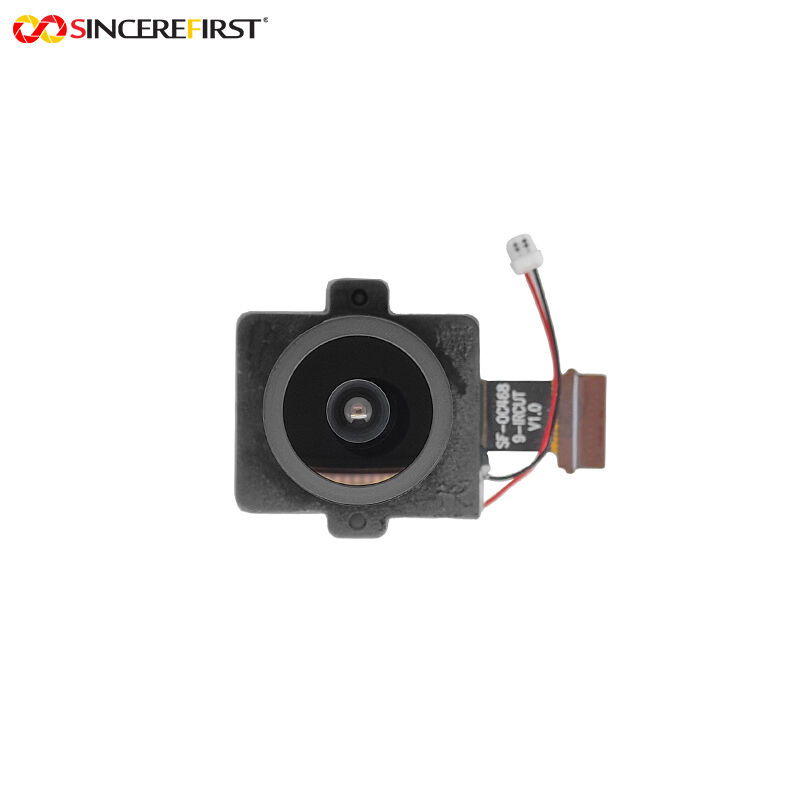

이것은 4MP 전체 HD IR 야간 비전 OV4689 이미지 센서 MIPI 카메라 모듈입니다OmniVision OV4689 CMOS 센서를 중심으로 복잡한 환경에서 고품질 이미지 캡처 요구를 충족하도록 특별히 설계되었습니다.이 모듈은 4MP 효과적 픽셀과 2688x1520의 네이티브 해상도를 갖추고 있으며, 듀얼 모드 출력을 지원합니다: 풀 해상도에서 90fps 및 120fps@1080P.1/3인치 광 형식과 2μm × 2μm 픽셀 크기를 채택합니다., 센서는 PureCel® 후면 조명 기술과 HDR 기능으로 향상되어 빛의 활용을 최적화하고 소음을 억제합니다.그리고 동적 범위를 넓히고 밝은 영역에서 과도한 노출이 없도록 보장하고 어두운 영역에서 명확한 세부 사항을 보장합니다.. 10비트 RAW 출력 형식을 지원합니다. 이는 원본 이미지 데이터를 완전히 보존하고 전문적인 후처리에 공간을 예약합니다.
광적 구성 측면에서, 모듈은 정확한 명확성 조절을 위해 수동 초점 디자인을 채택합니다. F2.4 오프레와 2.35mm 초점 거리를 결합하여,그것은 10cm에서 무한까지의 유연한 필드 깊이를 달성합니다117° 초 넓은 시야 영역은 넓은 장면을 커버하고 TV 왜곡은 왜곡 없는 이미지를 보장하기 위해 -15% 내에서 제어됩니다.렌즈는 빛 전달을 향상시키기 위해 정밀 4G + 2P 구조를 사용합니다., 2개의 IR 필터와 통합된 IR 커터를 탑재하여25pin MIPI CSI-2 고속 인터페이스를 탑재하여 높은 프레임 레이트 데이터의 낮은 지연 전송을 보장합니다.생산 과정에서, COB 기술과 AA (활성 정렬) 프로세스는 구조적 안정성과 광학 정밀도를 균형을 맞추기 위해 채택됩니다.모듈은 CE를 포함한 국제 인증서를 통과했습니다., FCC, RoHS, 그리고 REACH, 세계 시장의 접근 요구 사항을 충족합니다.
특징:
탁월한 동적 캡처: PureCel® 기술과 2μm 픽셀과 결합한 이중 고프레임 속도 옵션 (90FPS/120FPS) 으로, 모션 블러 없이 빠르게 움직이는 표적을 캡처합니다.HDR 기능은 높은 콘트라스트 시나리오에서 과반 노출 / 과반 노출을 제거합니다., 속도와 이미지 품질의 균형을 이룬다.
유연한 광적 적응성: 수동 초점으로 고정된 거리 또는 세부 초점 촬영 시나리오에 대한 정확한 조정이 가능합니다. F2.4 큰 개도, 117 ° 초대 폭 각의 조합,그리고 10cm~무궁무진한 필드 딥은 명확성을 손상시키지 않고 가까운 거리 촬영과 넓은 영역 포장을 가능하게합니다..
모든 날씨에 신뢰성 있는 영상 촬영: IR 절단기와 2개의 IR 필터와 통합되어 있습니다.자동으로 낮과 밤 모드 사이를 전환하고 낮에는 진정한 색상을 복원하고 밤에는 낮은 빛의 민감도를 향상시킵니다.HDR 기능과 결합하여 백라이트 및 희미한 방과 같은 복잡한 조명 환경을 쉽게 처리합니다.
효율적이고 컴파일한 설계: 25Pin MIPI CSI-2 고속 인터페이스는 높은 프레임 속도/RAW 데이터의 안정적인 전송을 보장합니다.COB+AA 생산 과정이 일관된 제품 성능을 보장합니다; 여러 국제 인증은 세계적 배포에 대한 장벽을 없애고 있습니다.
프로페셔널 포스트프로세싱 잠재력: 10비트 RAW 출력은 풍부한 색상 차원과 상세한 데이터를 보존하고, 고급 이미지 튜닝, 알고리즘 분석,전문 또는 산업용 시나리오에 적합한 심도 있는 데이터를 필요로 하는.
기술 매개 변수:
제품 이름
4MP FHD 카메라 모듈
센서
OV4689CMOS 센서
픽셀
4MP
F.NO
2.4
출력 인터페이스:
MIPI
센서 크기
1/3 인치
키워드
2K FPC 카메라 모듈
보증
10년
초점 유형
고정된 집중력
브랜드 이름
진실한 첫 번째
응용 프로그램:
지능형 농업 모니터링: 온실 작물 성장 추적 및 야외 현장 모니터링에 적합합니다. 117 ° 초 넓은 각은 넓은 심장을 덮습니다.낮과 밤의 전환 기능으로 24시간 수확 모니터링이 가능합니다., 그리고 높은 프레임 속도는 해충과 질병 활동 또는 환경 변화를 실시간으로 캡처합니다.
보안 로봇: 실내/외부 경비용 보안 로봇에 통합되어 있습니다. 높은 프레임 레이트는 흐릿하지 않고 움직이는 표적을 캡처하고, 초대 폭 각은 모니터링 맹점을 줄여줍니다.그리고 수동 초점으로 명확한 식별을 위해 의심스러운 목표물을 잠금 할 수 있습니다; MIPI 인터페이스는 로봇 제어 시스템에 원활한 적응을 가능하게합니다.
산업용 로봇 비전: 생산 라인 픽업 및 정밀 위치 작업에 적용됩니다. 4MP 픽셀 + 수동 초점으로 작은 구성 요소를 정확하게 식별 할 수 있습니다.90FPS의 프레임 속도는 로봇의 이동 속도와 일치합니다., 10비트 RAW 데이터는 인공지능 기반 결함 탐지 알고리즘을 지원합니다.
야외 환경 모니터링: 기상국 또는 생태계 관찰 장비에 배치됩니다. 낮과 밤의 전환은 낮과 밤의 조명 변화에 적응합니다.폭 넓은 필드 깊이는 지상 수준의 세부 사항과 먼 풍경을 모두 포착합니다., 그리고 HDR는 강한 햇빛과 두꺼운 안개와 같은 가혹한 조명 조건을 처리합니다.
스마트 리테일 분석: 슈퍼마켓의 선반 모니터링 카메라에 통합되어 있습니다. 117° 시야는 전체 선반을 덮고, 높은 프레임 레이트는 고객 탐색 행동을 추적합니다.수동 포커스는 제품 라벨을 명확하게 나타냅니다., 그리고 10비트 RAW 데이터는 재고 계산 및 셰프 재충전 분석 알고리즘을 지원합니다.
사용자 정의 프로세스:
1도면 또는 샘플을 제공 할 수 있으며,우리의 엔지니어링 스태프 2의사소통 또는 회의 3우리는 당신이 필요로하는 어떤 제품을 결정 하 고 당신을 위해 가장 적합한 제품을 설정 하기 위해 세부적으로 당신과 소통 할 것입니다 당신의 필요에 따라 4표본 개발 5이 조항의 세부사항을개발 샘플 및 배달 시간 6샘플 테스트 7테스트와 나이, 피드백 테스트 결과, 수정할 필요가 없습니다, 대량 생산
