이것은 비용 효율적인 2MP HDR 광각 MIPI 카메라 모듈 (주야간 모니터링 및 임베디드 비전용)입니다. SmartSens SC235HAI CMOS 센서를 기반으로 하며, 60fps의 1080P 이미징, 123도 광각 렌즈, 향상된 NIR 감도 및 HDR 지원을 결합하여 합리적인 예산 내에서 실용적인 이미징 성능이 필요한 프로젝트에 적합합니다.
123도 대각선 시야각은 단일 카메라 위치에서 넓은 영역을 커버합니다. SmartClarity®-3 기술 및 Lightbox IR® NIR 강화 기능은 적절한 외부 적외선 조명과 함께 저조도 이미징 및 야간 투시 시스템 개발을 지원합니다. HDR
은 입구와 같이 밝고 어두운 영역에서 유용한 디테일을 유지하는 데 도움이 됩니다.이 모델은 비용 효율적인 Full HD 이미징, 넓은 시야 범위, NIR 지원 야간 투시 및 HDR 기능이 1080P60 센서 입력 및 호스트 이미지 처리 파이프라인 제어
기능:
5. 설치 조정을 위한 수동 초점:

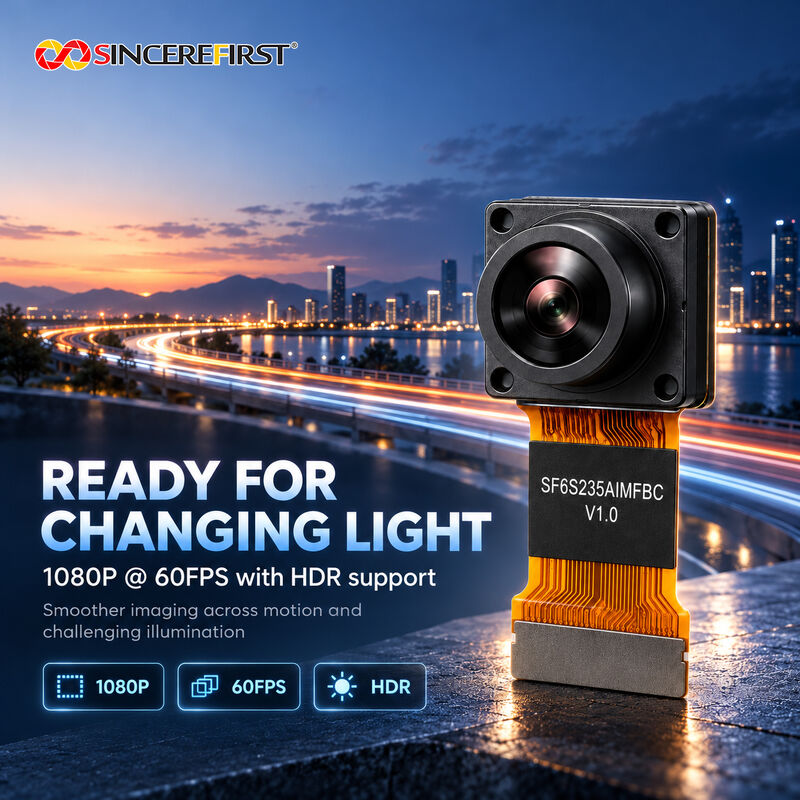

SC235HAI 센서는 최대 60fps의 1920x1080 이미징을 제공
하므로, Full HD 해상도와 부드러운 비디오가 필요한 예산 중심의 보안 카메라 및 임베디드 비전 장치에 실용적인 선택입니다.
5. 설치 조정을 위한 수동 초점:

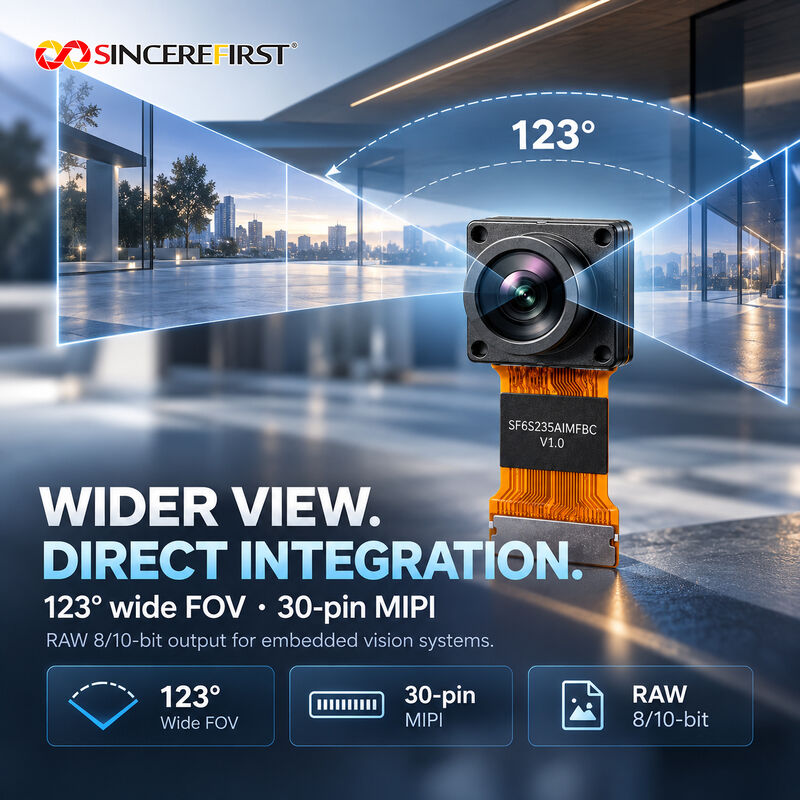

D123° × H111° × V60° 렌즈
는 단일 설치 위치에서 넓은 시야각을 포착합니다. 이는 고객이 주변 장면을 더 많이 관찰해야 하는 입구, 실내 모니터링 및 스마트 터미널에 유용합니다.

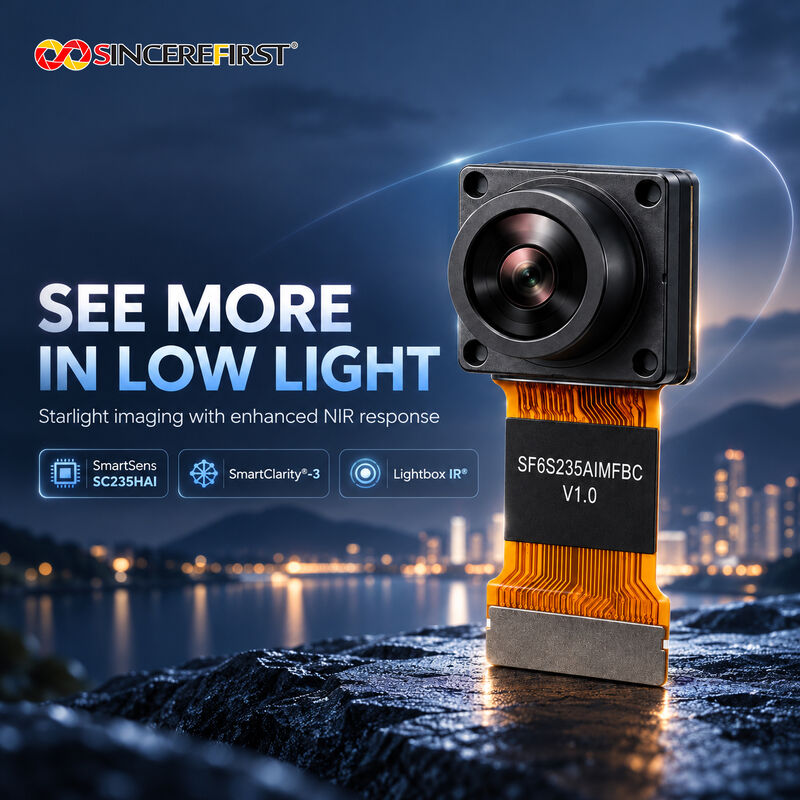

3. 향상된 저조도 및 NIR 지원 야간 투시:SmartClarity®-3 기술, 2.8μm 픽셀 및 Lightbox IR® NIR 강화 기능은 주변광이 감소함에 따라 이미징을 지원합니다. 적절한 외부 적외선 조명 및 호환 가능한 광학 필터 구성
을 사용하면 야간 모니터링 시스템에 대한 모듈 평가가 가능합니다.
4. 역광 및 고대비 장면을 위한 HDR:HDR 지원
은 밝고 어두운 영역 전반에 걸쳐 유용한 이미지 디테일을 보존하는 데 도움이 됩니다. 문, 창문 또는 강한 조명 차이로 인해 중요한 정보가 가려질 수 있는 기타 장면에 직면한 카메라에 유용합니다.
5. 설치 조정을 위한 수동 초점:
2.69mm F2.4 수동 초점 렌즈
는 의도한 작업 거리에 대한 초점 조정을 허용하여 설치자가 이미징 설정을 대상 장면에 맞추도록 돕습니다.
6. 임베디드 통합을 위한 MIPI 인터페이스:

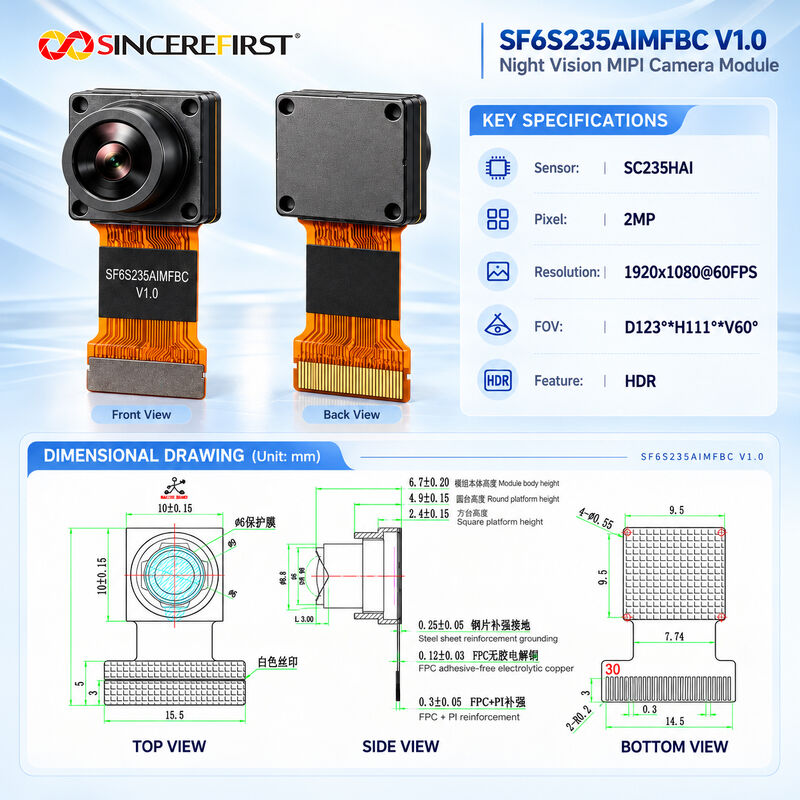

30핀 FPC 연결 및 2레인 MIPI 인터페이스는 호환 가능한 호스트 플랫폼에 RAW 이미지 데이터를 제공합니다. 10x10mm 카메라 헤드
|
응용 분야:
1. 실내 보안 및 출입구 모니터링:
실내 모니터링 장치 및 출입구 카메라의 경우, 이 모듈은 광각 1080P 이미징과 HDR 지원을 결합하여 넓은 영역을 커버하고 불균일한 조명을 처리합니다. 고객은 1080P60 센서 입력 및 호스트 이미지 처리 파이프라인 제어
이 필요할 때 고려할 수 있습니다.
2. 스마트 터미널 및 셀프 서비스 키오스크:
키오스크, 스마트 캐비닛 및 대화형 터미널의 경우, 이 모듈은 사용자 상호 작용 및 주변 영역 관찰을 위한 이미지 입력을 제공합니다. Full HD 해상도 및 최대 60fps 캡처
는 더 부드러운 시각적 피드백과 더 빈번한 이미지 업데이트가 필요한 프로젝트를 지원합니다.
3. 로봇 비전 및 모바일 장치:
로봇 및 모바일 비전 플랫폼의 경우, 111도 수평 시야각은 더 넓은 주변 영역을 관찰하는 데 도움이 됩니다. 고객은 MIPI를 통한 광각 이미지 캡처
가 필요하고, 호스트 측에서 탐색 또는 관찰 기능을 처리해야 하는 경우 이 모델을 평가할 수 있습니다.
4. NIR 지원 모니터링 장치:
외부 근적외선 조명이 장착된 시스템의 경우, Lightbox IR® NIR 강화 기능은 저조도 이미징 개발의 기반을 제공합니다. 이 모델은 주야간 모니터링
을 평가하는 고객에게 적합하며, 광학 필터 및 렌즈 구성을 확인해야 합니다.
5. 임베디드 비전 개발:
맞춤형 비전 보드 및 프로토타입 장치의 경우, 이 모듈은 2레인 MIPI 인터페이스를 통해 RAW 이미지 데이터를 공급합니다. 1080P60 센서 입력 및 호스트 이미지 처리 파이프라인 제어
맞춤형 서비스:
맞춤형 프로세스:
1. 도면 또는 샘플을 제공하고, 당사 엔지니어링 직원이 개발한 문서 및 개발을 요청할 수 있습니다.
2. 커뮤니케이션 또는 회의
3. 귀하의 요구 사항에 따라 가장 적합한 제품을 설정하기 위해 필요한 제품을 자세히 논의하고 결정할 것입니다.
4. 샘플 개발
5.
개발 샘플 및 배송 시간 의 세부 사항을 결정합니다. 원활한 진행을 위해 언제든지 소통합니다.
6. 샘플 테스트
7. 애플리케이션에서 테스트 및 노후화, 테스트 결과 피드백, 수정 불필요, 대량 생산.
Q1: SF-SYZN6811은 어떤 종류의 카메라 모듈인가요?
A: 임베디드 비전 및 고해상도 이미징 장치를 위한 12MP IMX681 MIPI 고정 초점 카메라 모듈입니다.
Q2: 이것은 USB 카메라 모듈인가요?
A: 아니요. MIPI 카메라 모듈이며 MIPI 카메라 입력을 지원하는 호스트 플랫폼과 통합되어야 합니다.
Q3: 12MP 해상도의 장점은 무엇인가요?
A: 12MP 해상도는 인식, 스캔, AI 비전 및 고해상도 시각 분석을 위한 더 많은 이미지 디테일을 캡처하는 데 도움이 됩니다.
Q4: 이 모듈은 광각 이미징에 적합한가요?
A: 예. 이 모듈은 110° 대각선 FOV를 제공하여 더 넓은 장면 커버리지가 필요한 애플리케이션에 적합합니다.
Q5: 통합 전에 무엇을 확인해야 하나요?
A: 호스트 플랫폼, MIPI 요구 사항, 작업 거리, FOV 요구 사항, 커넥터 정의, FPC 구조 및 대상 애플리케이션을 공유해 주십시오.
