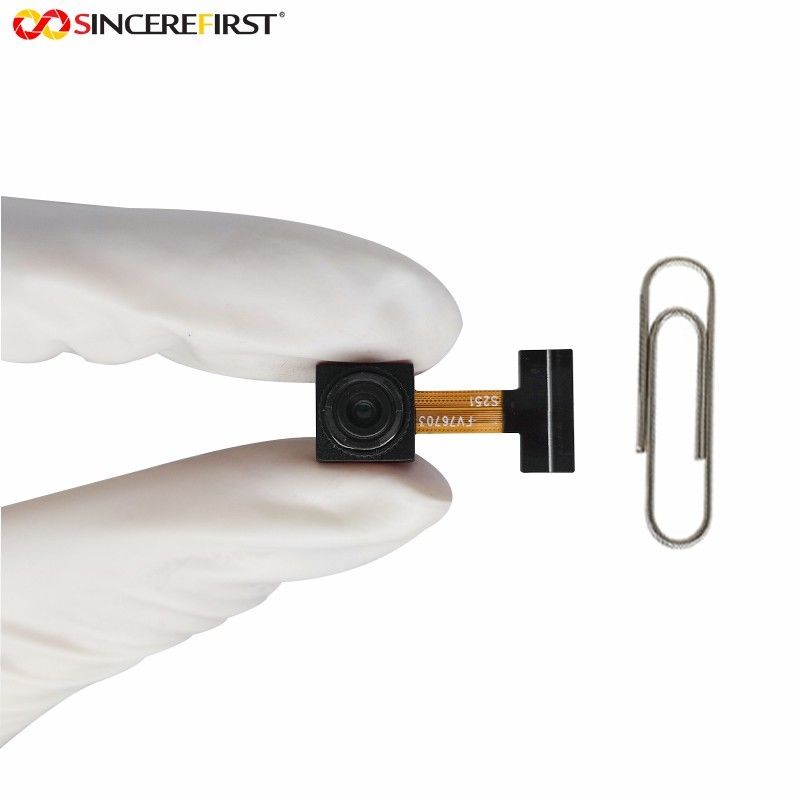

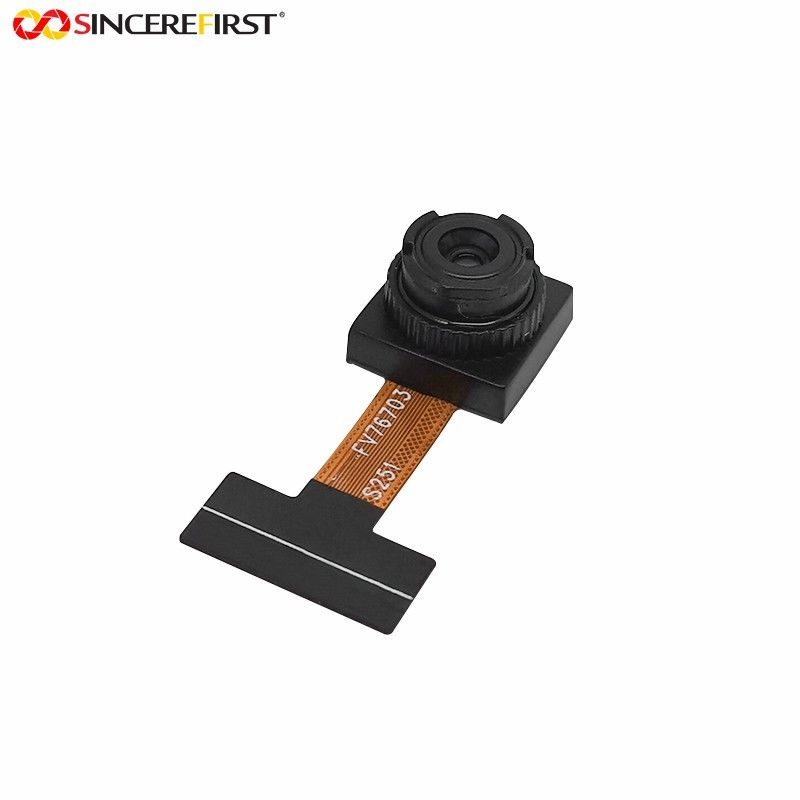

미니 OV7670 CMOS VGA 컴팩트 카메라 모듈 DVP 24 핀 인터페이스
사양
| 이미지 센서 | OV7670 |
| 배열 크기 | 640 x 480 (VGA) |
| 이미지 센서 형식 | 1/6인치 타입 |
| 환불율 | 30fps |
| 뷰앵글 | D=28.7°, H=22.6° |
| 렌즈 종류 | 고정 초점 |
| 인터페이스 | DVP |
| F.NO | 2.8 |
| 왜곡 | < 1% |
| 아날로그 | 2.45V에서 3.0V |
설명
이 CCM (콤팩트 카메라 모듈) 는 OV7670 센서를 기반으로 고품질 주식 렌즈와 24 핀 인터페이스를 가진 DVP로 구성되었습니다.
그것은 이미지 질, 포맷 및 출력 데이터 전송에 대한 완전한 사용자 제어와 함께 VGA에서 초당 최대 30 프레임 (fps) 에서 작동 할 수있는 이미지 배열을 갖추고 있습니다.필요한 모든 이미지 처리 기능, 노출 제어, 감마, 화이트 밸런스, 색 포화, 색조 제어 등도 SCCB 인터페이스를 통해 프로그래밍 할 수 있습니다.
특징
◆이 0.3MP 미니 컴팩트 카메라 모듈은 단일 칩 VGA 카메라와 이미지 프로세서의 완전한 기능을 제공하는 저전압 CMOS 이미지 센서 OV7670을 기반으로합니다.
◆상품 품질, 포맷 및 Serial Camera Control Bus (SCCB) 를 통한 출력 데이터 전송에 대한 완전한 사용자 통제와 함께 VGA 해상도에서 최대 30fps의 프레임 레이트.
◆해상도: 640 x 480 (VGA); 최대 이미지 전송 속도: 30fps@VGA; 출력 형식 ((8-비트): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, RAW RGB 데이터
◆렌즈 SPEC: 주식 렌즈; 45도 (D) 시야 각; 통합 650 IR 필터, 가시광선 만; 1% 이하의 왜곡.
◆이 CCM는 전자 애호가들에게 추천되며 Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA 및 다른 MCU 플랫폼과 호환됩니다.
신청서
방문자 감시 시스템
감시 시스템
출석 시스템
얼굴 인식
문서 스캔
장애물 을 피 함
