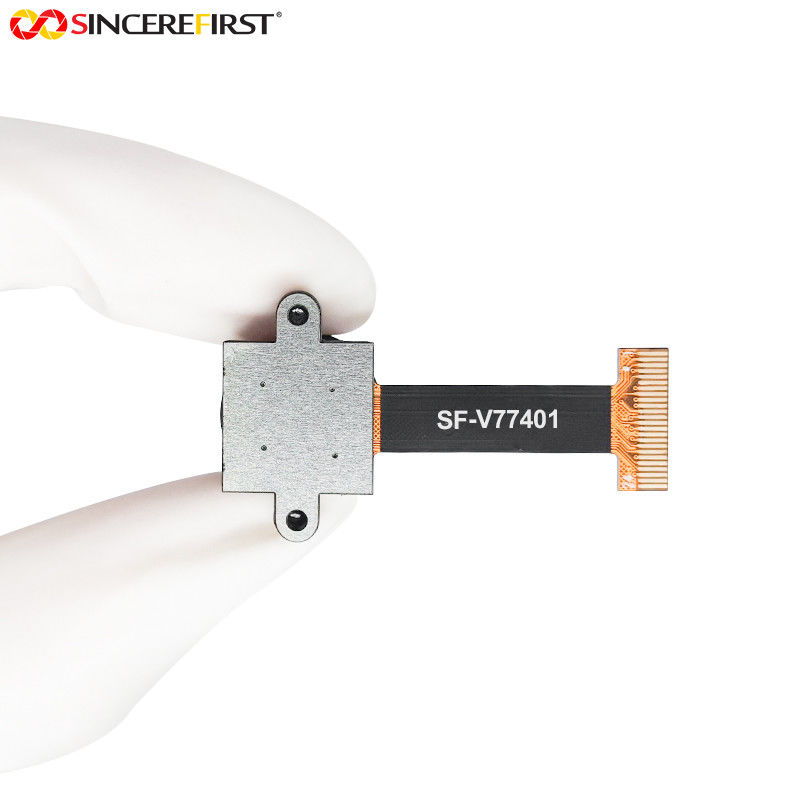

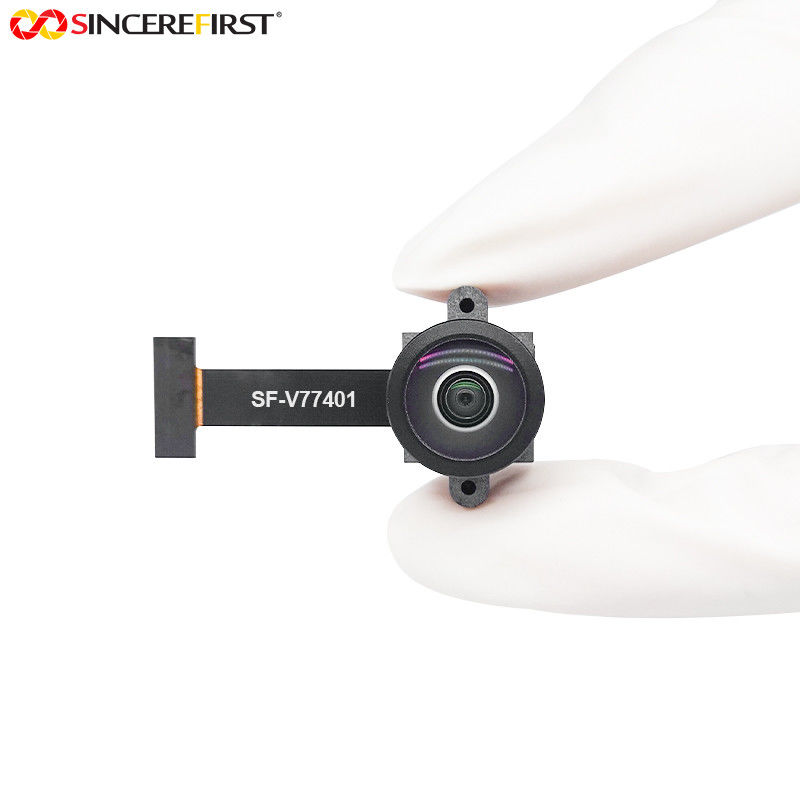

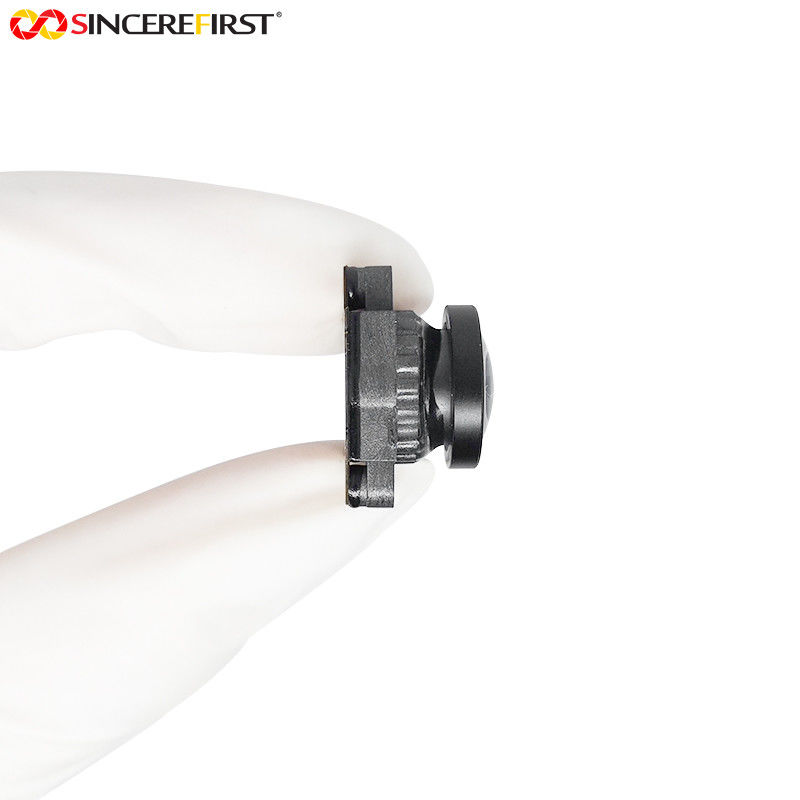

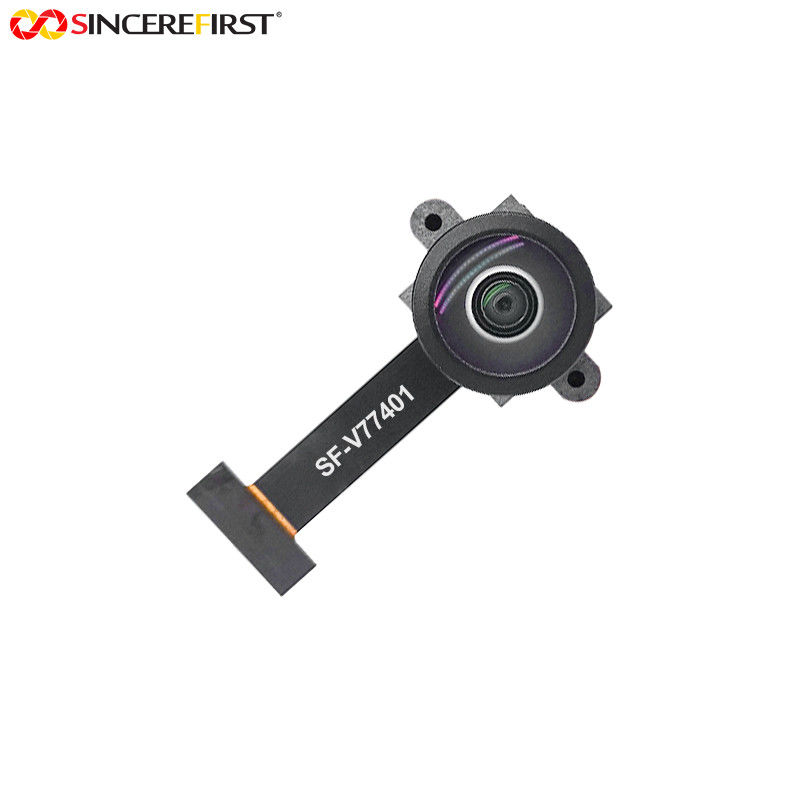

드프피 인터페이스 자동차 카메라 모듈 옴니비전 이미지 센서 OV7740

드프피 인터페이스 옴니비전 이미지 센서 OV7740 자동차 카메라 모듈

명세서

기술

OV7740 (컬러) 카메라칩티엠 센서는 작은 발자국에서 단일칩 VGA 카메라의 전체 기능을 제공하는 저 소비 전력, 고감도 VGA CMOS 이미지 센서입니다.

옴니비전의 독점적 OmniPixel®3-HS 기술을 사용할 때, 5분의 1 인치 OV7740은 자립형 PC 웹캠, 보안과 게이밍 응용과 더불어 그것을 통합된 노트북 카메라에 이상적이게 한 6.0 V/lux-sec의 최고 수준 저 감광성을 자랑합니다.

OV7740은 30 초당 프레임에 화질, 포맷과 출력 데이터 전송에 대한 완전한 사용자 관리로 VGA 해상도에서 (초당 프레임)과 QVGA 결의안에서 60 초당 프레임을 조작할 수 있습니다. 그것은 디지털 영상 병렬 포트를 지원하고, 완전 프레임, 부 표본되거나 윈도우되거나 기준 8-bit/10-bit 미가공품 RGB와 8비트 YUV 이미지를 제공합니다.

모두는 노출 제어를 포함하는 이미지 처리 기능을 요구했습니다, 감마, 화이트 밸런스, 채도, 색상제어, 취소하는 결함 화소가 상쇄한, 기타 등등을 퍼뜨리고 일련 카메라 제어 버스 (SCCB) 인터페이스를 통하여 프로그램 가능합니다.

게다가 OV7740은 고정 패턴 노이즈와 스미어링과 같은 이미지 오염을 얻는 보통 조명 / 전원들을 감소시키거나 제거함으로써 화질을 향상시키고,에게 깔끔한과 완전히 안정적 컬러 화상을 생성합니다 특허 기술을 사용합니다.

저장 목적을 위해, OV7740은 또한 한때 프로그램 가능한 (OTP) 메모리를 포함합니다.

특징

출력 형식을 위한 ◆Support :
- 미가공품 RGB
- YUV

이미지 크기를 위한 ◆Support :
- VGA
- QVGA
- 더 작은 CIF와 어떠한 크기

검은 태양 취소를 위한 ◆Support
내부 및 외부 프레임 동기를 위한 ◆Support

◆Standard SCCB 직렬 인터페이스

◆Digital 비디오 포트 (DVP)는 출력 인터페이스를 평행시킵니다

◆Embedded 한번 프로그램 가능한 (OTP) 메모리

◆On-chip 위상동기루프 (PLL)

핵심을 위한 ◆Embedded 1.5V 규제 기관

응용프로그램

자동차

스마트폰

태블릿

스마트 가전제품

의학 장비

차량

지적 운송

드론들
