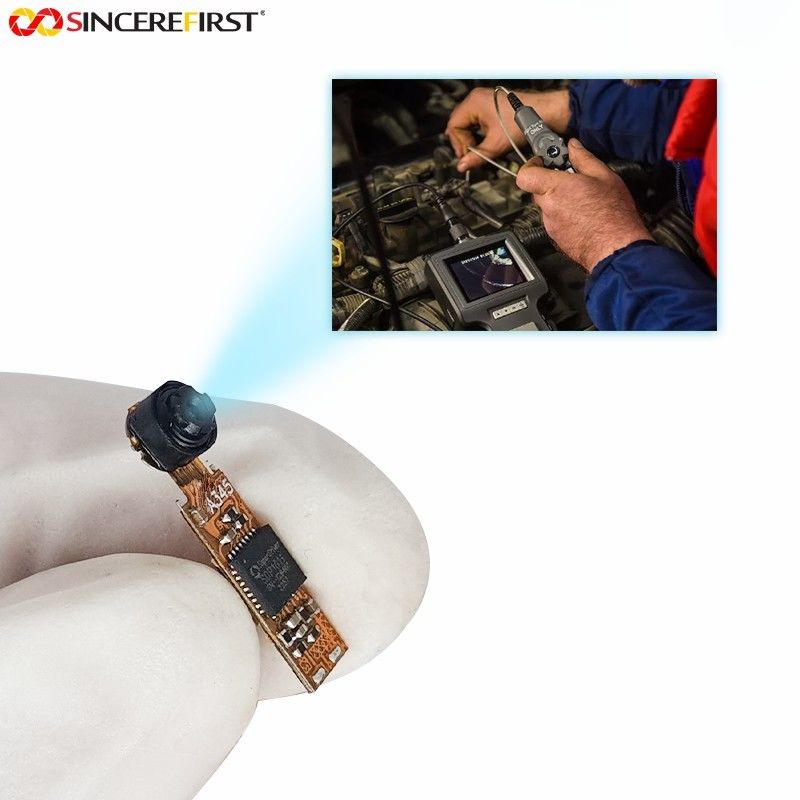

BF3A03 내시경 검사법 켑슐 VGA CMOS 카메라 20Fps 640*480 화소

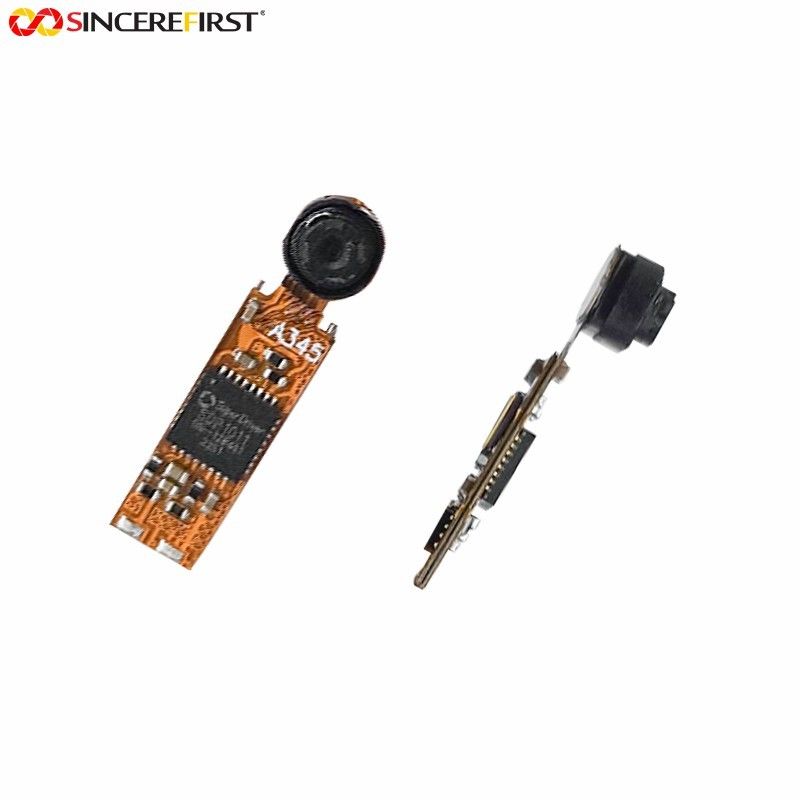

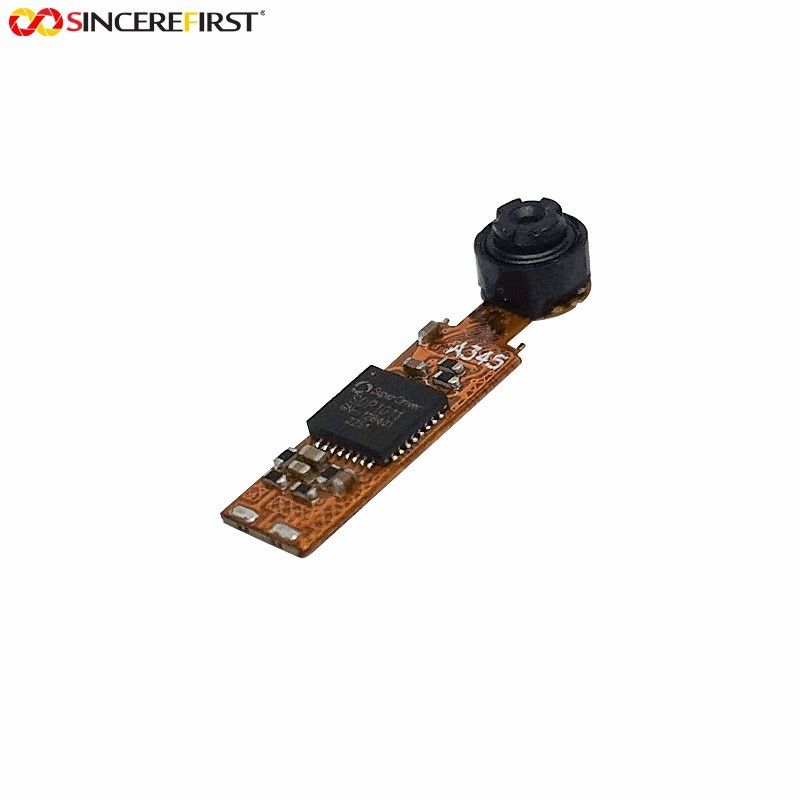

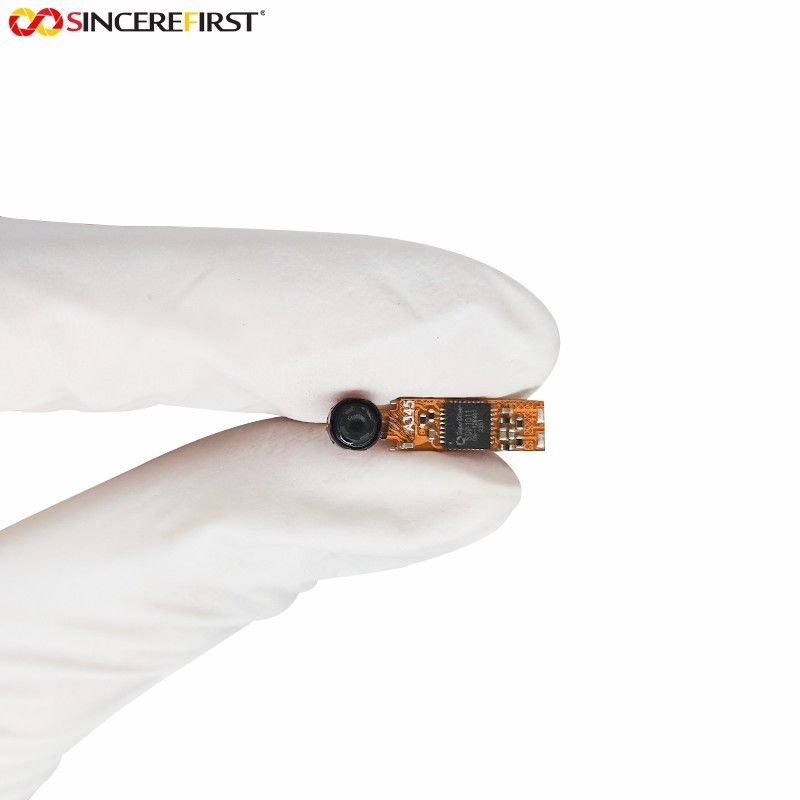

VGA CMOS 센서 BF3A03 내시경 검사법 켑슐 내시경 카메라 모듈

명세서

기술

BF3A03은 CMOS 이미지 센서 (펑션이스피를 처리한 CIS와 영상 신호)를 포함하는 초집적화되 VGA 카메라 칩입니다. 그것은 세계의 utra 낮은 다크 놀스를 실현하기 위한 가장 진보적 CMOS 이미지 센서 과정으로 제조됩니다. 하이아 민감도와 매우 낮은 현재 임딩 시스템. 1/6.5 인치의 광학 형식을 가지고 있는 648 Ｘ 488 유효 픽셀 배열의 센서 콘시시스.그것은 CDS (상관 이중 샘플링) 회로, 아날로그 전체적인 이득값을 취소하는 소음을 통합했고, R/G/B 이득 조절기, 자동차 흑 레벨 배상을 분리했고 10개 비트 온칩으로 ADC.The 온칩 ISP가 매우 매끄러운 AE (자동 노출)과 정확한 AWB (자동 백색 균형) 통제를 제공합니다.그것은 바이에르 RGB, RGB444와 같은 다양한 데이터 형태를 제공합니다. RGB555.RGB565.YCBCR 4:2:2. 그것은 호스트가 더를 제어하기 위한 일반적으로 사용된 2가닥 도선 직렬 인터페이스를 가지고 있습니다
전체 센서의 작동. 제품은 VGA 방식으로 48MHZ 시계에 있는 최고 60까지 초당 프레임에 작동할 수 있습니다. 화질과 데이터 형성 위에서 완전한 사용자 관리와 함께.모두는 노출 제어, 화이트 밸런스 조정, 색조절과 기타를 포함하는 이미지 처리 기능을 요구했고 2가닥 도선 직렬 버스를 통하여 또한 프로그램 가능합니다.

특징

1/6.5 인치의 ◆Standard 광학 형식
◆30은 24MHz 마스터 클럭에 / 초 VGA 방식을 맞춥니다.
◆60은 48MHz 마스터 클럭에 / 초 VGA 방식을 맞춥니다.
고온에 있는 ◆Ultra-low 다크 노이즈.
◆Various 출력 형식 :YCBCR4:2:2RGB444,RGB555.RGB565.날것 바이에르 648 Ｘ 488
◆Power 공급 :2.7~3.1Vfor core1.7~3.1Vfor l/o
◆Horizontal 네르티칼 반사경.
◆50/60Hz 명멸 취소.
◆Programmable 오우 드라이브 능력
◆Automatic 검은 evel 제어.
◆lmage 처리기능 : 렌즈 쉐이딩 보정, 감마 보정, 불량 픽셀 수정, 컬러 보간. 외피 탐지. 저역 필터, 컬러 스페이스 변환, 색보정, 가장자리 Enhancement.Auto 노출, 자동 백색 균형 채도와 대비. 그리고 데이터 포맷 변환.
프로그램 가능한 고객을 포함하는 많은 유형의 ◆On-chip 시험 패턴 발생
◆Package : CSP, 극소량의 다이

응용프로그램

내시경 검사법 켑슐
셀 방식 전화기 카메라
노트북과 데스크탑 ＰＣ 카메라
PDA (휴대용 단말기)
완구
디지털 스틸 카메라와 캠코더
비디오 전화 방식과 회의 장비
보안 시스템
산업적이고 환경 시스템
