산업 및 의료용 LED 통합 CMOS 내시경 카메라 베어 모듈

산업 및 의료용 LED 통합 CMOS 내시경 카메라 베어 모듈

제품 설명:

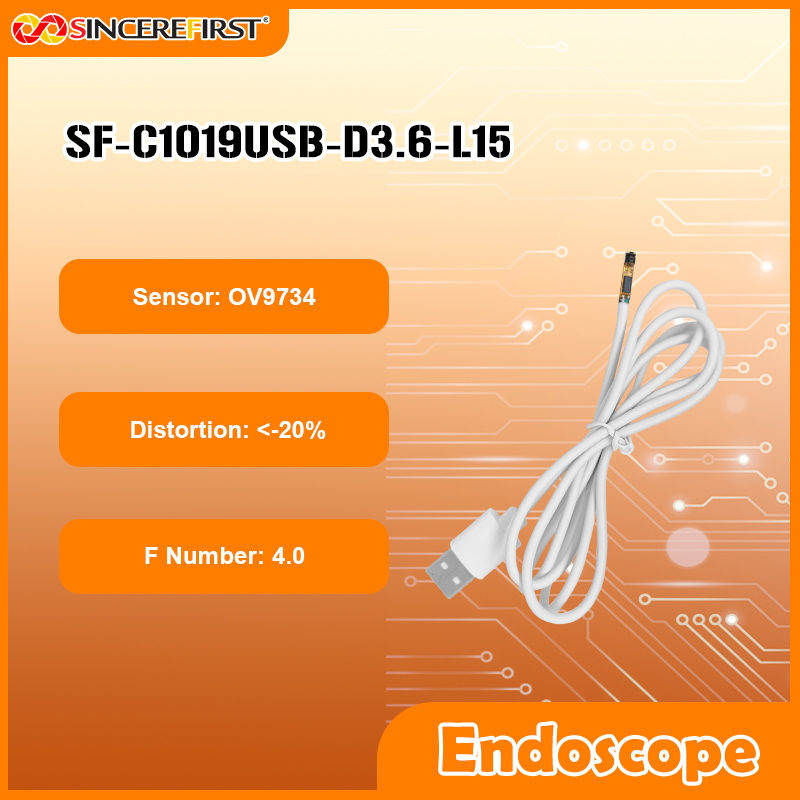

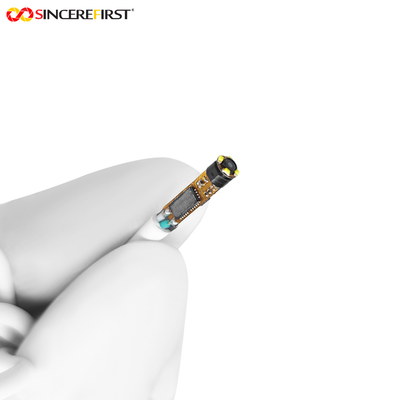

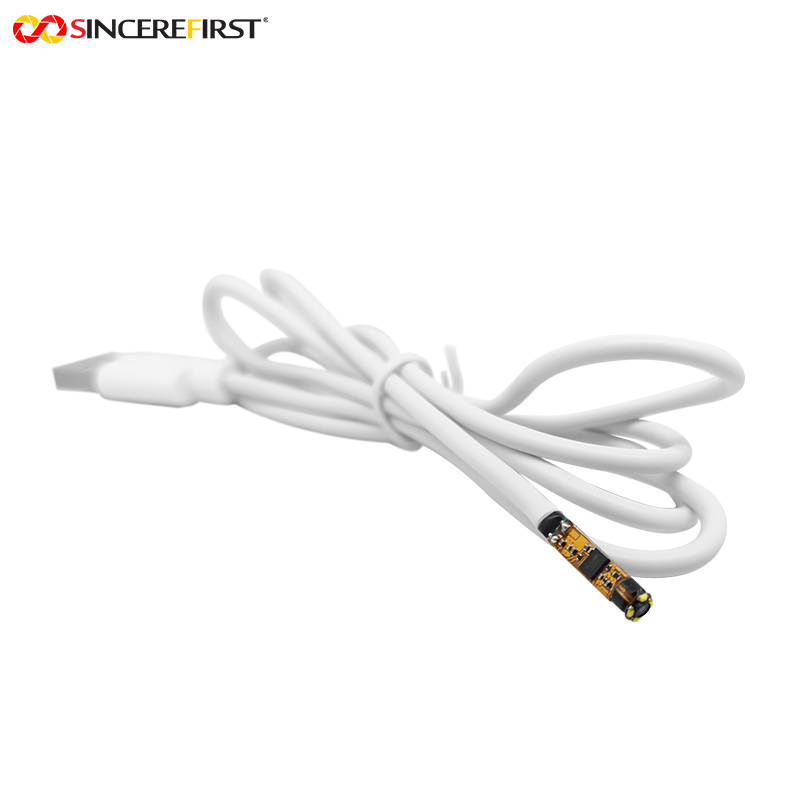

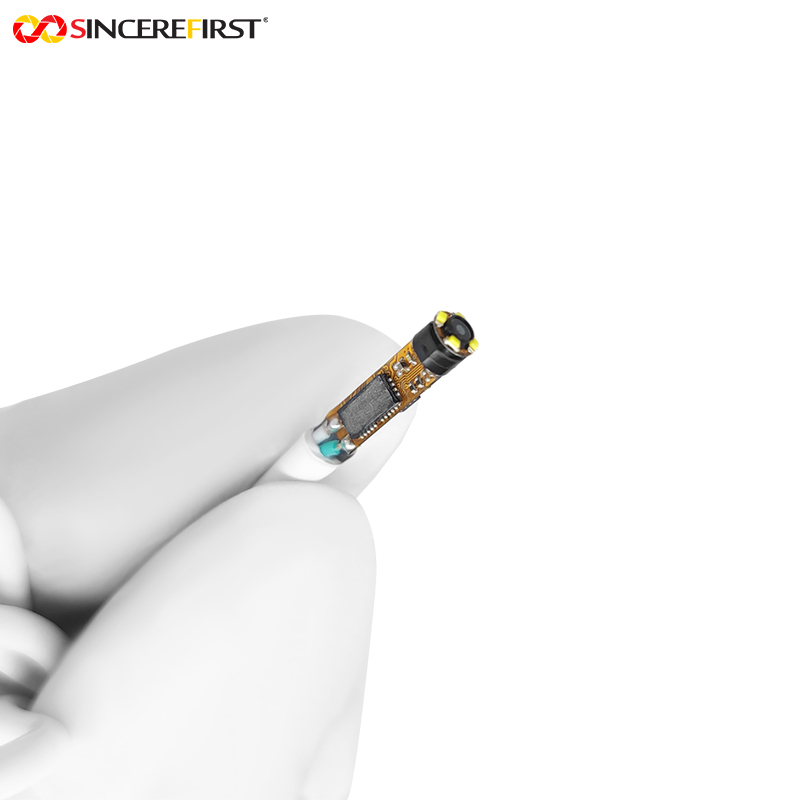

• 이것은 OmniVision OV9734 이미지 센서를 채택한 산업 및 의료용 LED 통합 CMOS 내시경 카메라 베어 모듈입니다. 1MP 픽셀 사양을 특징으로 하며, 1280x720 해상도 이미지를 출력하고 최대 30FPS의 프레임 속도를 지원하여 동적 관찰에 필요한 유창성 요구 사항을 충족합니다. 1/9인치 센서 크기와 1.4μm x 1.4μm 픽셀 크기를 통해 소형화된 디자인에서 이미지 디테일 성능의 균형을 맞춥니다. 광학 구성 측면에서 이 모듈은 F4.0 조리개와 1.25mm 초점 거리를 갖추고 있으며, 10-100mm의 초점 범위, 90°의 DFOV(대각 시야각) 및 < -20%로 제어되는 왜곡을 지원합니다. 수동 초점 방식을 채택하고 3.6mm 직경 렌즈 및 통합 디자인과 결합하여 베어 모듈 형태로 더 높은 통합 유연성을 제공합니다. 또한 렌즈는 어두운 환경에서 조명을 보장하기 위해 4개의 LED 비드를 통합하고, 제품 안정성을 보장하기 위해 SMT 기술과 AA 공정을 채택합니다.특징:

1.

미니 및 이미징 기능의 균형: 1/9인치 센서와 1.4μm x 1.4μm 픽셀의 조합은 3.6mm 슬림 렌즈 직경으로 컴팩트한 디자인과 선명한 이미지 품질 사이의 균형을 이루어 좁은 공간에서의 작업에 적합합니다. 2.
모든 시나리오에 적응하는 광학 성능: 90° 시야각은 대규모 장면 레이아웃을 빠르게 마스터하는 데 도움이 되며, 10-100mm 초점 범위는 근거리 디테일 관찰과 중거리 파노라마 프레젠테이션 사이를 정확하게 전환할 수 있게 해주며, < -20%의 낮은 왜곡은 이미지 왜곡을 줄여줍니다.3. 뛰어난 작동 및 신뢰성: 수동 초점 디자인은 정밀한 제어를 제공하고, SMT 기술과 AA 공정은 렌즈와 센서의 정렬 정확도를 보장하며, 통합된 4개의 LED 비드는 어두운 환경에 안정적인 보조광을 제공합니다.
4. 높은 통합 유연성: 베어 모듈 형태는 다운스트림 제조업체가 필요에 따라 2차 개발을 수행하는 데 편리하며, 통합 디자인은 설치 적응성을 향상시킵니다.

기술 매개변수:제품명

HD 1MP 내시경 카메라 모듈

파이프라인 내벽 부식 감지, 모터 내부 구조 검사 등에 사용할 수 있습니다. 3.6mm 직경은 좁은 채널에 쉽게 침투하고, 90° 시야각은 감지 영역을 빠르게 커버하며, 10mm 근접 초점은 0.1mm 수준의 미세한 스크래치나 마모를 식별할 수 있습니다.

의료 보조 진단 분야: 소화관 및 호흡관과 같은 내시경 검사에 적합합니다. 높은 프레임 속도는 실시간 동적 이미징을 보장하고, LED 보조광은 어두운 내부 신체 환경에서 이미지 밝기를 보장하며, 낮은 왜곡 특성은 병변 관찰의 정확성을 향상시킵니다.
정밀 전자 제품 감지 분야: 회로 기판 솔더 조인트 및 칩 핀과 같은 미세 구조를 관찰할 수 있습니다. 베어 모듈의 높은 통합성은 감지 장비와 결합하는 데 편리하며, 수동 초점은 전자 부품의 상세한 상태를 정확하게 캡처할 수 있습니다.

맞춤형 프로세스:1. 도면 또는 샘플을 제공할 수 있으며, 당사 엔지니어링 직원이 개발한 문서 및 요청을 제공할 수 있습니다.

2. 커뮤니케이션 또는 회의

3. 귀하의 필요에 따라 필요한 제품을 결정하고 가장 적합한 제품을 설정하기 위해 자세히 소통합니다.4. 샘플 개발
5. 개발 샘플 및 배송 시간의 세부 사항을 결정합니다. 원활한 진행을 위해 언제든지 소통합니다.
6. 샘플 테스트
7. 응용 프로그램에서 테스트 및 에이징하고, 테스트 결과를 피드백하며, 수정할 필요 없이 대량 생산합니다.
