0.9mm 직경 OCHTA10 이미지 센서 USB 내시경 카메라 모듈

0.9mm 직경 OCHTA10 이미지 센서 USB 내시경 카메라 모듈

제품 설명:

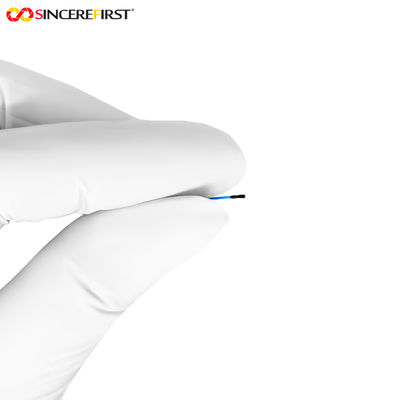

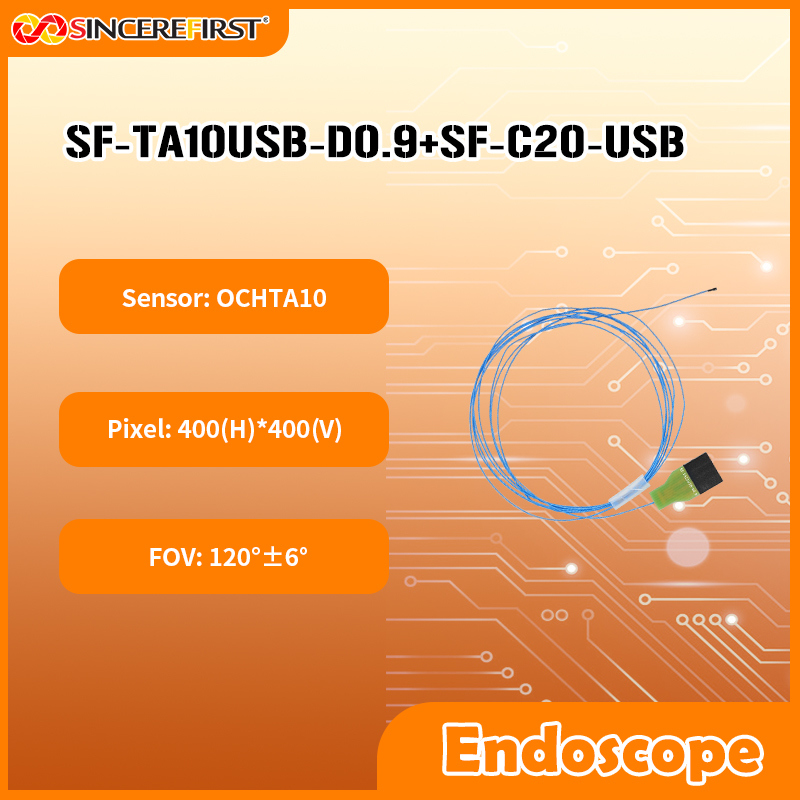

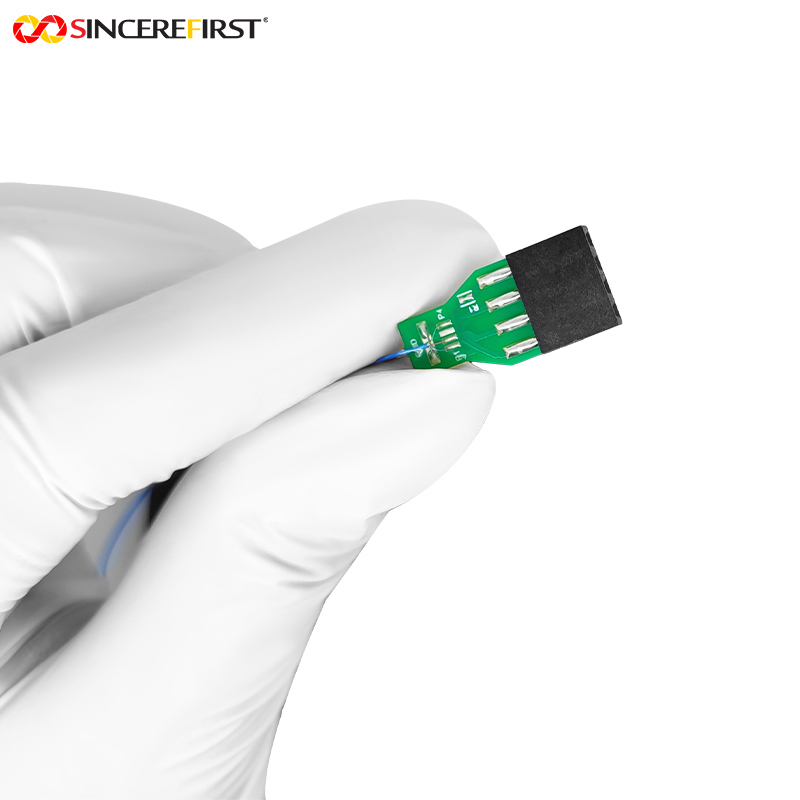

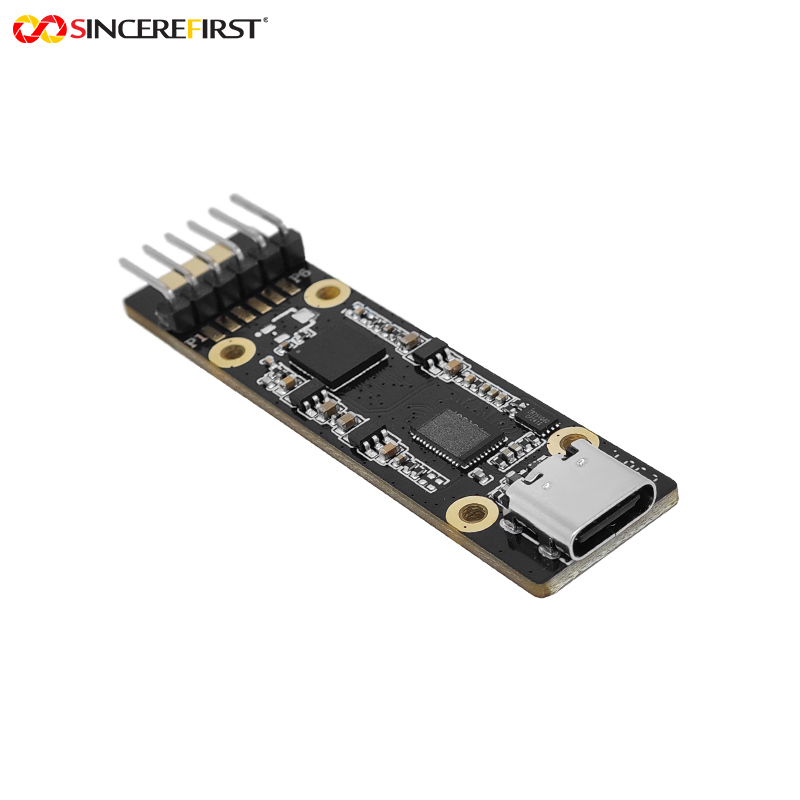

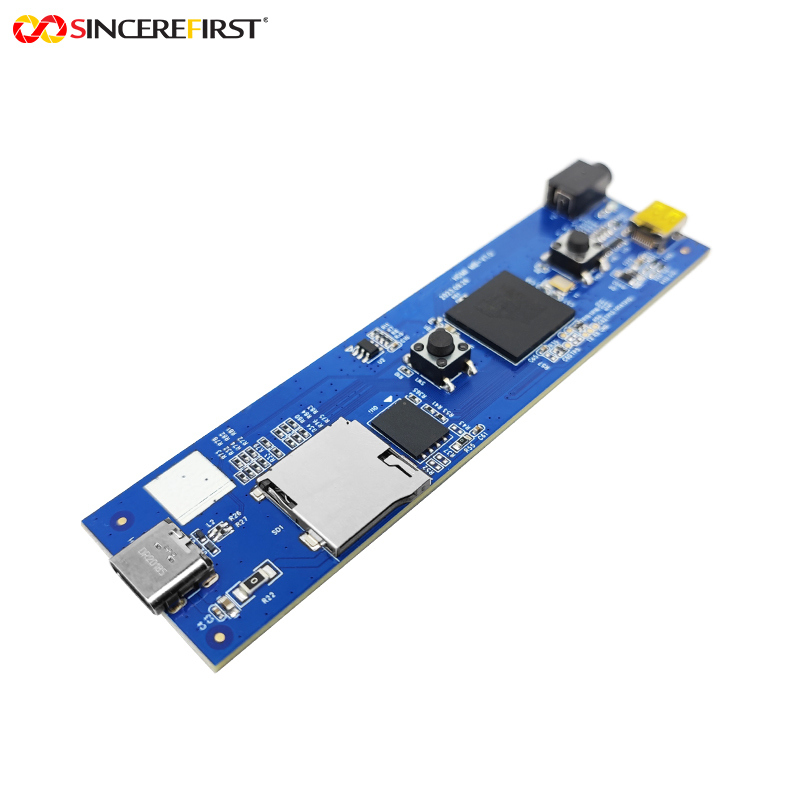

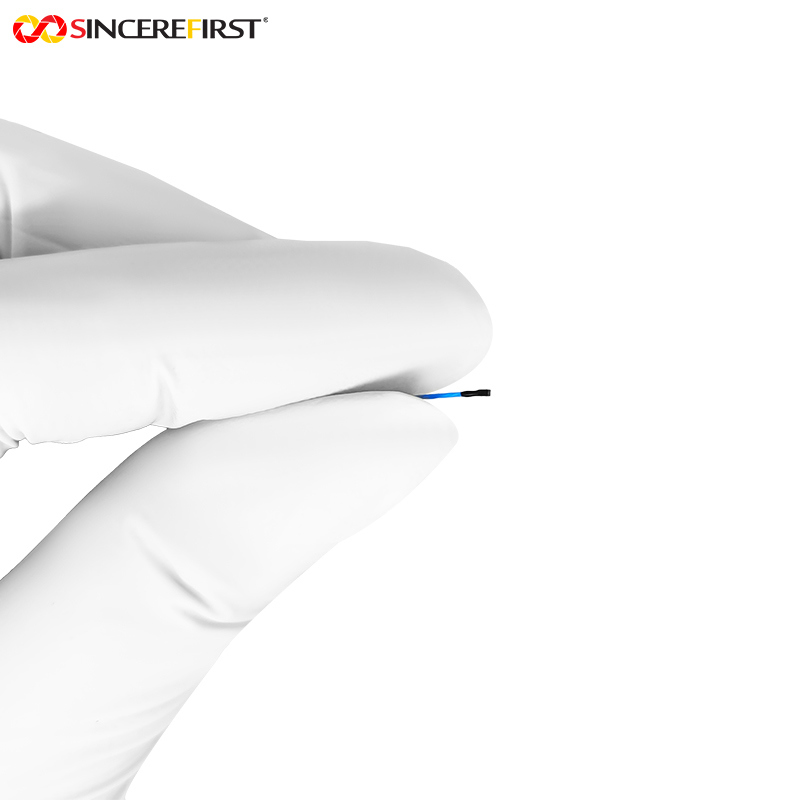

• 이 0.9mm 직경 OCHTA10 이미지 센서 USB 내시경 카메라 모듈은 좁은 공간에서 고정밀 관찰이 필요한 경우를 위해 개발된 전문적인 등급의 장치입니다. 핵심 구성은 소형화와 고화질이라는 두 가지 목표를 중심으로 구축되었습니다. OmniVision OCHTA10 CMOS 컬러 센서를 특징으로 하며, 400x400 해상도로 컬러 이미지를 출력합니다. 최대 프레임 속도 30FPS와 결합되어 동적 관찰 중에도 부드럽고 끊김 없으며 흐릿하지 않은 비디오를 보장합니다. 센서 크기는 단 1/31인치이며 픽셀 크기는 1.008μm x 1.008μm로, 매우 컴팩트한 폼 팩터 내에서 뛰어난 광 감도와 디테일 캡처를 달성합니다. 렌즈 부분은 120° 광시야각 설계를 채택했으며, 직경은 단 0.9mm이며, 관찰 거리에 따라 유연한 선명도 조절을 위해 수동 초점을 지원합니다. 이 제품은 분리 가능한 구조 설계를 사용하며, 카메라 프로브는 4핀 헤더를 통해 처리 장치에 연결되어 좁은 공간에서의 설치 및 작동 제약을 크게 줄입니다. 또한, 이 모듈에는 USB 2.0 속도를 지원하는 DSP 보드가 함께 제공되며, Type-C 인터페이스와 UVC 프로토콜 호환성을 갖추어 다양한 스마트 장치에 빠르게 연결할 수 있습니다. HDMI 인터페이스가 있는 추가 개발 보드도 제공됩니다. 전체 제조 공정은 SMT 기술과 AA 액티브 정렬을 엄격하게 사용하여 하드웨어 구성에서 생산에 이르기까지 장치 안정성과 관찰 정확도를 보장합니다.

특징:

1. 극소형화: 초소형 1/31인치 센서와 0.9mm 직경 렌즈의 조합으로 이 모듈은 기존 내시경으로는 접근할 수 없는 극도로 좁은 공간에 쉽게 접근할 수 있습니다. 분리 가능한 설계는 설치 제약을 더욱 제거하고, 가벼운 4핀 연결 방식은 처리 장치가 프로브 움직임을 방해하는 것을 방지하여 더 복잡한 관찰 환경에 적합합니다.

2. 디테일과 시야의 균형: 작은 1.008μm 픽셀 크기는 관찰 대상의 미세한 특징(예: 재료 표면 스크래치, 미세 병변)을 정확하게 캡처하는 반면, 400x400 해상도는 이미지 선명도를 보장합니다. 120° 광시야각은 더 넓은 관찰 영역을 커버하여 프로브 조정을 자주 할 필요가 없습니다. 이는 "국부적 디테일"과 "전반적인 맥락"의 균형을 효과적으로 유지하여 관찰 효율성을 향상시킵니다.

3. 유연한 시나리오 적응: Type-C 인터페이스 + UVC 프로토콜 조합은 플러그 앤 플레이를 지원하여 이미지 저장, 분석 및 후처리를 위해 컴퓨터, 태블릿 및 기타 장치에 직접 연결할 수 있으며, USB 2.0 속도는 부드러운 데이터 전송을 보장합니다. HDMI 개발 보드는 실시간 관찰 요구 사항을 충족하며, 소프트웨어 드라이버에 의존하지 않고 디스플레이에 직접 무압축 이미지를 제로 지연으로 출력합니다. 이러한 두 인터페이스 간의 전환 기능은 다양한 시나리오에서 다양한 관찰 및 데이터 처리 요구 사항을 충족합니다.

4. 공정 신뢰성: SMT 기술은 고정밀 부품 납땜을 가능하게 하여 장기간 사용 중 접촉 불량으로 인한 고장 위험을 줄입니다. AA 공정은 렌즈와 센서 간의 정확한 광학 정렬을 보장하여 조립 편차로 인한 이미지 품질 저하를 방지합니다. 반복적인 플러그/플러그 해제 및 빈번한 조정에도 안정적인 관찰 성능을 유지합니다.

5. 높은 사용성: 수동 초점 설계는 복잡한 자동 초점 알고리즘을 필요로 하지 않아 사용자가 실제 필요에 따라 선명도를 빠르게 조정하고 장치 디버깅 시간을 줄일 수 있습니다. UVC 프로토콜 및 HDMI 인터페이스의 플러그 앤 플레이 특성은 전문 드라이버 또는 소프트웨어 설치가 필요하지 않아 초보 사용자와 전문가 모두 신속하게 작동을 시작할 수 있습니다.

기술 매개변수:

응용 분야:

과학 연구 및 실험실 분석: 미생물 활동 또는 식물 뿌리 구조를 관찰하기 위해 생물학 연구에 사용됩니다. 재료 과학에서는 복합 재료의 내부 미세 구조를 검사하거나 손상을 감지합니다. 휴대성은 실험실의 서로 다른 워크스테이션 간 이동에 이상적입니다.

보안 및 대테러 검사: 보안 요원은 의심스러운 패키지, 차량 하부 또는 벽 공동과 같은 은폐된 공간을 검사하는 데 사용할 수 있습니다. 빠른 플러그 앤 플레이 기능은 비상 검사 시나리오에서 신속한 배포를 가능하게 합니다.

전자 제품 제조 및 수리: 기술자는 스마트폰 및 컴퓨터와 같은 정밀 전자 장치의 내부로 쉽게 접근하여 회로 기판의 구성 요소, 솔더 조인트 품질을 시각적으로 검사하거나 결함을 해결할 수 있습니다. 정밀 수리 및 품질 관리에 강력한 도구입니다.

교육 훈련 및 시연: 자동차 수리, 고고학 또는 예술품 복원과 같은 직업 교육 과정에서 강사는 이 모듈을 사용하여 작동 세부 사항을 실시간으로 화면에 투사하여 교육 과정을 더욱 직관적이고 생생하게 만들어 교육 효과를 향상시킬 수 있습니다.

맞춤형 프로세스:

1. 도면 또는 샘플을 제공하고, 당사 엔지니어링 직원이 개발한 문서를 요청할 수 있습니다.
2. 커뮤니케이션 또는 회의
3. 귀하가 필요로 하는 제품을 결정하기 위해 자세히 소통하고, 귀하의 필요에 따라 가장 적합한 제품을 설정하려고 노력할 것입니다.
4. 샘플 개발
5.
개발 샘플 및 배송 시간의 세부 사항을 결정합니다. 원활한 진행을 위해 언제든지 소통합니다. 6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 에이징하고, 테스트 결과를 피드백하며, 수정할 필요 없이 대량 생산합니다.
