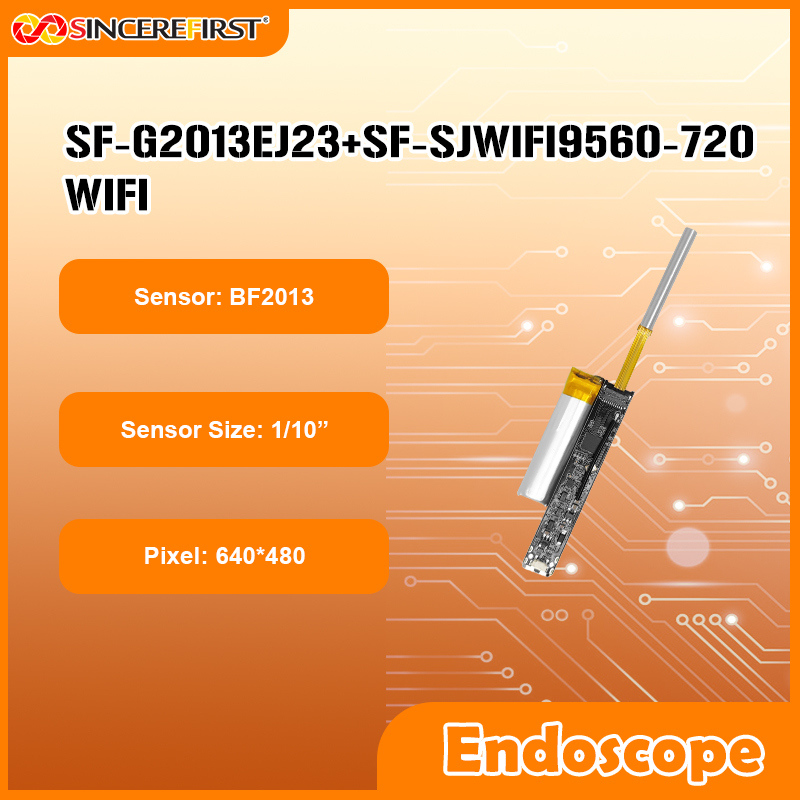

3.5mm 지름 BF2013 센서 무선 LED 산업 내시경 카메라 모듈

3.5mm 지름 BF2013 센서 무선 LED 산업 내시경 카메라 모듈

제품 설명:

• 이것은 3.5mm 지름의BF2013 센서 무선 LED산업용 내시경 카메라 모듈. 그 핵심은 BF2013 CMOS 컬러 이미지 센서입니다. 300,000 개의 효과적인 픽셀을 자랑하며 640 × 480 VGA 해상도 출력을 지원합니다.최대 프레임 레이트 30FPS를 제공합니다.이 센서는 1/31 인치 크기를 측정하며, 2.25μm × 2.25μm ′′의 단일 픽셀 차원을 가진 디자인으로 빛의 민감도를 크게 향상시킵니다.광학 시스템 은 88° 폭 의 시야 를 제공한다, 그리고 20~60mm의 정확한 초점 범위는 최대 4.8mm의 영상 회로와 완벽하게 일치하여 근접 관측 필요에 이상적입니다.수동 초점 메커니즘을 채택하여 다양한 작업 거리에서 명확한 이미지를 보장합니다..

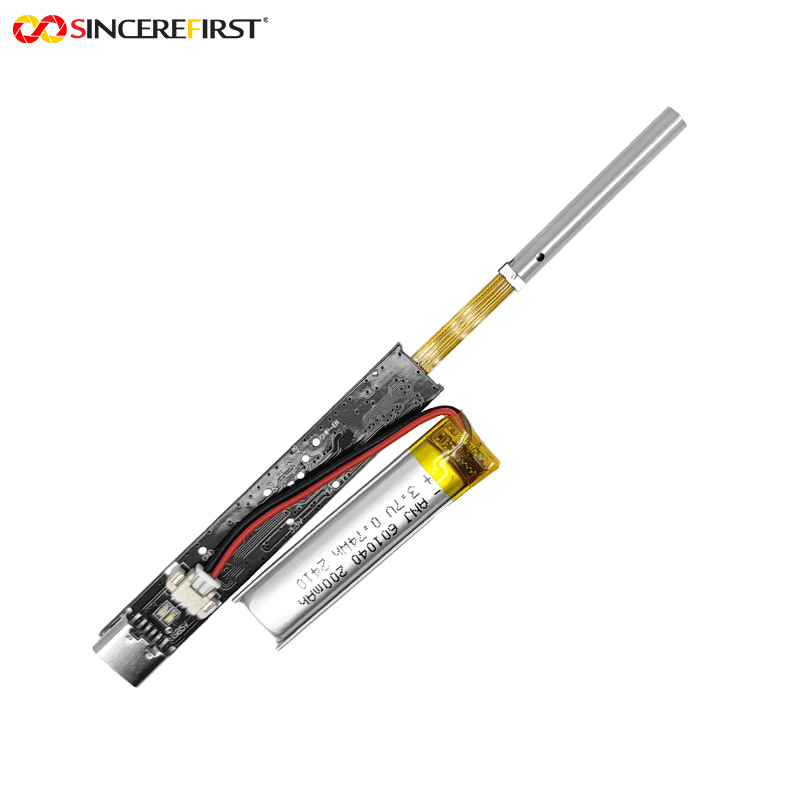

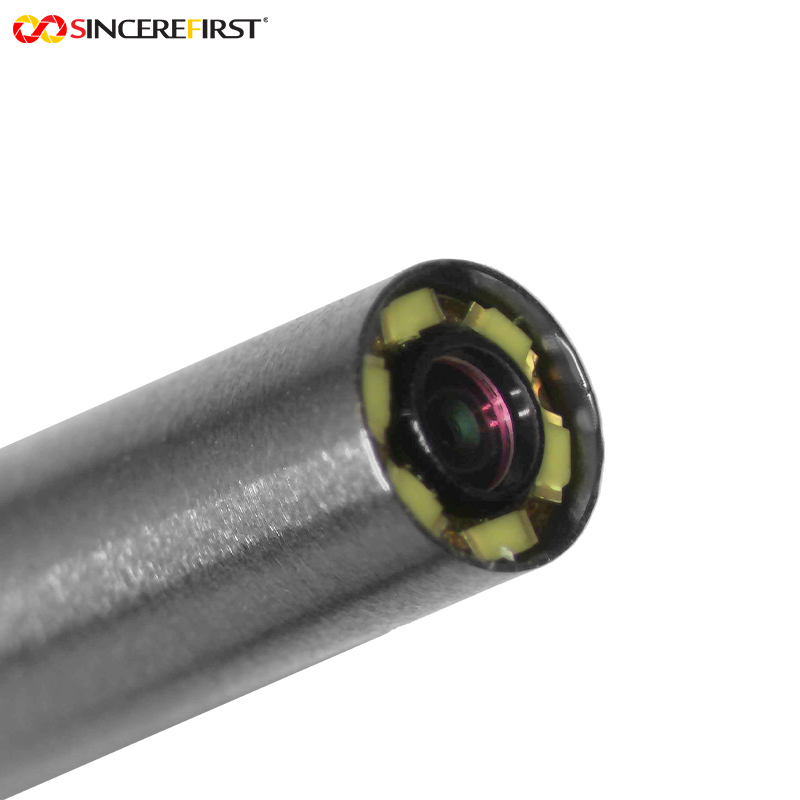

  모듈은 통합 구조 디자인을 갖추고 있습니다. 그 초 얇은 3.5mm 렌즈는 고강성 스틸 껍질로 보호됩니다.그리고 내부에는 6 0402 개의 마이크로 LED 채용등이 통합되어 어두운 환경에서 균일한 조명을 제공합니다.데이터는 DVP 병렬 인터페이스를 통해 전송되며 모듈은 개발 보드와 유연하게 결합되어 WiFi 모듈에 연결될 수 있습니다.유선 및 무선 듀얼 모드 연결을 가능하게 하며, 휴대전화 및 컴퓨터와 같은 여러 단말 장치와 호환됩니다.전체 제조 과정은 SMT (지상 마운트 기술) 및 AA (활성 정렬) 프로세스를 사용합니다.제품의 뛰어난 광학 성능과 안정적인 대량 생산 품질을 보장합니다.
•

특징:

멀티 인터페이스 호환성을 갖춘 지능형 연결 솔루션

1. 개발 보드에 기반 한 유선 연결은 안정적이고 신뢰할 수있는 데이터 전송을 가능하게하며, WiFi 모듈은 모바일 탐지를위한 궁극적인 편의를 제공합니다.
2. 듀얼 모드 설계는 사용자가 현장의 필요에 따라 연결 방법을 유연하게 선택할 수 있으며, 균형 시스템 안정성과 운영 유연성을 제공합니다.
3. 포괄적 인 인터페이스 프로토콜은 다양한 단말 장치에 대한 액세스를 지원하여 시스템 통합의 어려움을 크게 줄입니다.


정밀 제조로 보장된 이미지 신뢰성

1. AA 프로세스는 각 모듈의 광 중심과 센서 사이의 정확한 조화를 보장하며 가장자리 왜곡과 이미지 왜곡을 제거합니다.
2. SMT 기술은 전자 부품의 고정도 장착을 가능하게 하며, 장기 사용 중 모듈의 성능 안정성을 보장합니다.
3. 스틸 셸로 보호 된 렌즈 구조는 다양한 복잡한 작업 환경에 적응하여 외부 충격에 효과적으로 저항합니다.

전문적으로 최적화된 광학 시스템 설계

1. 88° 폭의 시야장과 20~60mm 초점 범위의 완벽한 조합은 관찰 범위와 세부 프레젠테이션을 균형있게합니다.
2. 6개의 LED 플릴 라이트의 과학적인 레이아웃은 근접 촬영 중 그림자를 제거하여 맹점 없이 균일한 조명을 제공합니다.
3. 2.25μm의 큰 픽셀 크기는 저조한 환경에서의 이미지 품질을 크게 향상시켜 더 적은 이미지 노이즈 포인트로 이어집니다.

기술 매개 변수:

응용 프로그램:

1산업 장비의 온라인 모니터링 및 유지보수
기계 장비의 내부 상태 검사, 파이프 용접 검사 및 정밀 부품의 품질 검사에 적합합니다.
무선 연결은 복잡한 장비 구조에서 유연한 이동을 촉진하는 반면 유선 연결은 장기 고정 모니터링의 요구를 충족시킵니다.
그 작은 지름과 견고한 구조는 전통적인 도구가 검사하기 어려운 영역에 도달 할 수 있습니다.

2과학 연구, 교육 및 실험 분석
생물학적 해부학 관찰, 기계 구조 교육 및 재료 표면 분석과 같은 시나리오에서 널리 사용됩니다.
실시간 비디오 전송 기능은 여러 사람이 동시에 관찰을 지원하여 교육 상호 작용과 실험 효율성을 향상시킵니다.
수동 초점 메커니즘은 다양한 확대 레벨의 관측 요구를 충족시키고 다양한 실험 요구 사항에 적응합니다.

3특수 산업의 전문 탐지
자동차 유지보수 분야에서는 엔진 내부 및 기어박스와 같은 핵심 부품의 결함 진단에 사용됩니다.
건설 공학에서는 벽 내부 및 파이프 틈과 같은 숨겨진 공간을 검사하고 평가하는 데 적합합니다.
보안 검사 도중, 그것은 환기 도관 및 장비 미세니 같은 특수 영역의 신속한 검사를 가능하게합니다.

4- 의료 및 수의학 임상 검사
구강 검사 및 피부 진단과 같은 표면적인 의료 관찰 응용에 적합합니다.
수의학 분야에서는 애완 동물의 일상 검사에서 사용할 수 있습니다. 구강, 귀관 및 기타 부분.
통합 설계는 의료용의 위생 요구 사항을 충족하여 살균 및 유지보수를 촉진합니다.

사용자 정의 프로세스:

1도면 또는 샘플을 제공 할 수 있으며,우리의 엔지니어링 스태프
2의사소통 또는 회의
3우리는 당신이 필요로하는 어떤 제품을 결정 하 고 당신을 위해 가장 적합한 제품을 설정 하기 위해 세부적으로 당신과 소통 할 것입니다
당신의 필요에 따라
4표본 개발
5이 조항의 세부사항을 개발 샘플 및 배달 시간
6샘플 테스트
7테스트와 나이, 피드백 테스트 결과, 수정할 필요가 없습니다, 대량 생산

우리에 대해:

협동조합 브랜드 및 고객:

왜 우릴 선택했지?

자세한 사진:
