의료 및 산업용 USB 2.0 CMOS 센서 내시경 카메라 모듈
제품 설명:
- 이것은 견고한 보호 기능과 뛰어난 이미징 성능을 통합한 의료 및 산업용 USB 2.0 CMOS 센서 내시경 카메라 모듈입니다. 0.08MP 픽셀의 CMOS 컬러 이미지 센서가 장착되어 있으며, 240x320@30fps에서 QVGA 해상도 이미지를 안정적으로 출력할 수 있으며, 다양한 시나리오에서 전송 및 보관 요구 사항을 충족하기 위해 두 가지 출력 형식(YUV 및 MJPEG)을 지원합니다. 광학 성능 측면에서 이 모듈은 105° 대각 시야각, 0.5mm 초점 거리, 3~50mm의 넓은 초점 범위를 특징으로 합니다. TV 왜곡은 -10% 미만으로 엄격하게 제어되어 이미지의 진정성을 효과적으로 보장하며, 수동 초점 조절을 지원하여 다양한 거리에서 관찰 대상을 정확하게 고정할 수 있습니다.

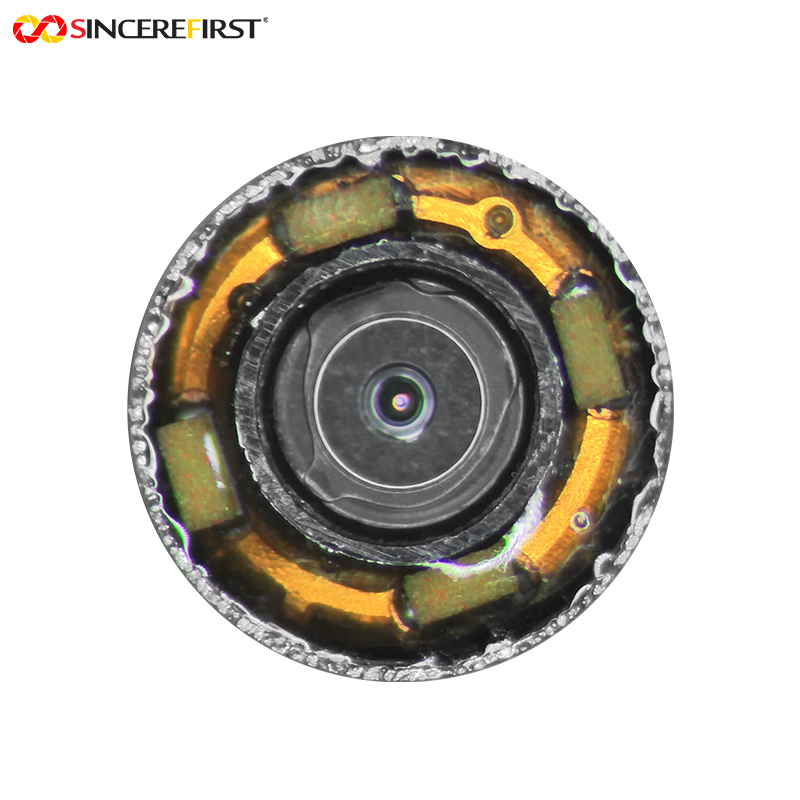

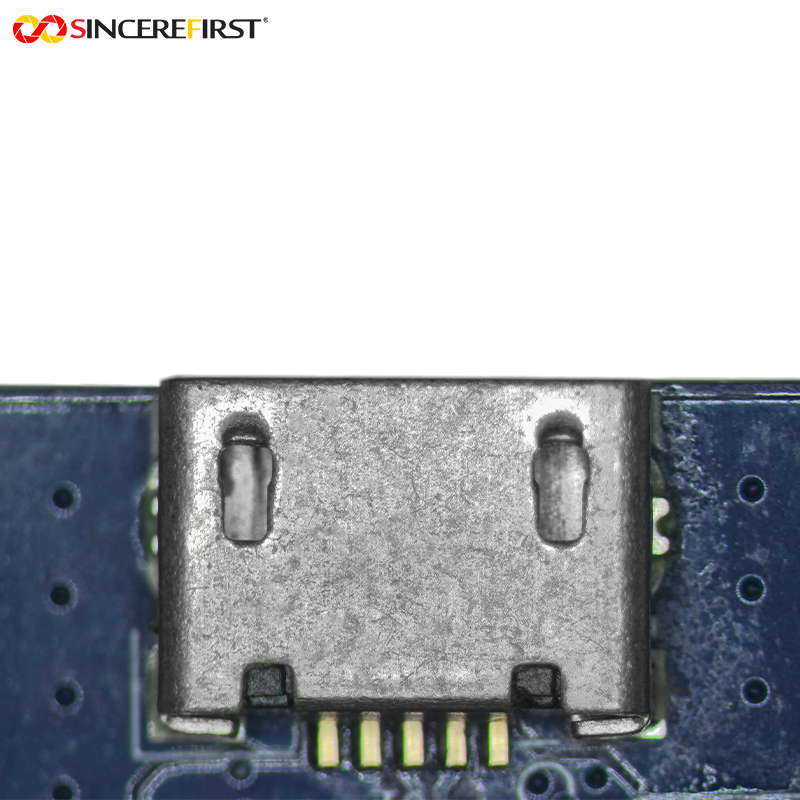

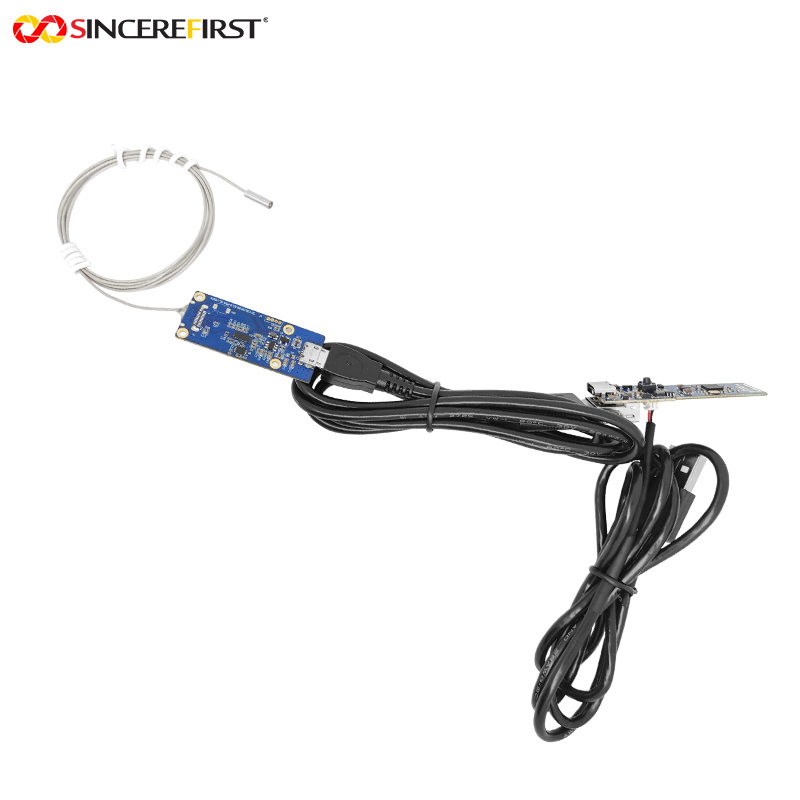

구조 설계의 경우 분리형 방식을 채택하고 와이어 본딩을 통해 DSP 보드와 안정적인 신호 연결을 달성합니다. DSP 보드에는 Micro USB 인터페이스가 장착되어 USB 2.0 전송 속도 및 UVC 프로토콜을 지원하여 추가 드라이버 없이 장치에 빠르게 연결할 수 있습니다. 렌즈는 슬림한 2.8mm 직경 디자인과 외부 강철 쉘을 채택했으며, 동시에 IP67 방진 및 방수 기능을 갖추고 있습니다. 저조도 환경에서 이미징을 보장하기 위해 4개의 0201형 LED 보조 조명을 통합했습니다. 이 제품은 고정밀 SMT 및 AA(Active Alignment) 공정을 사용하여 제조되었으며, FCC, CE, Reach, RoHS를 포함한 여러 국제 인증을 통과하여 주요 글로벌 시장의 품질 표준 및 환경 요구 사항을 준수합니다.
-
특징:
- 전천후 작동 능력:IP67 보호 등급을 통해 이 모듈은 수심 1미터에서 30분 동안 지속적으로 작동할 수 있으며 먼지 침투를 완전히 방지할 수 있습니다. 이 기능은 기존 내시경의 사용 제한을 깨고 습도, 먼지, 청소 및 소독이 필요한 상황과 같은 극한 환경에서 안정적인 성능을 유지할 수 있도록 하여 적용 범위를 크게 확장합니다.
- 뛰어난 안정성:SMT 공정은 렌즈 구성 요소의 견고한 연결을 보장하여 장기간 사용 중 분리 위험을 줄입니다. AA 공정은 광학 구성 요소의 고정밀 정렬을 달성하여 각 모듈의 일관된 이미징 성능을 보장하고 배치 차이로 인한 적응 문제를 줄입니다.
- 정확한 이미징:-10% 미만의 TV 왜곡 제어와 105° 광각을 통해 복잡한 산업 검사에서 물체의 기하학적 모양과 상대적 위치를 정확하게 재현할 수 있습니다. 이 고충실도 이미징 기능은 정밀 측정 및 결함 분석을 위한 신뢰할 수 있는 시각적 기반을 제공하여 오판을 효과적으로 방지합니다.

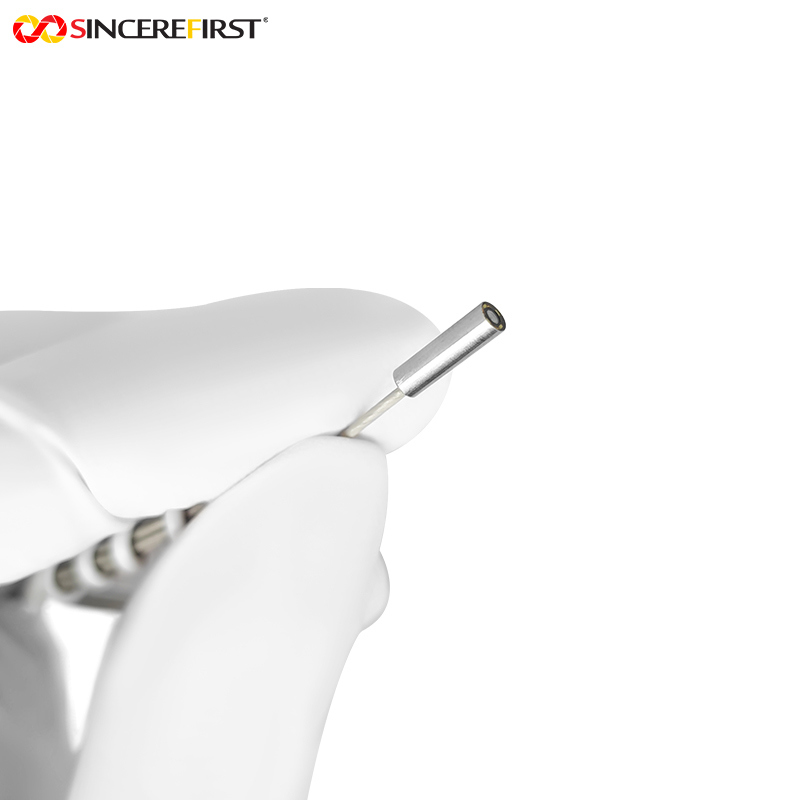

- 컴팩트한 크기:2.8mm 직경의 강철 쉘 렌즈는 기존 렌즈로는 접근하기 어려운 전자 장치 및 파이프라인 인터페이스 내부의 좁은 틈새를 쉽게 관통할 수 있습니다. 또한 강철 쉘 재질은 좁은 공간에서 움직일 때 렌즈 마모를 줄여 수명을 연장합니다.
기술 매개변수:
| 제품 이름 |
분리형 USB2.0 내시경 카메라 모듈
|
|
센서
|
CMOS 센서
|
| 해상도 |
240x320 |
|
FOV
|
D105°
|
|
EFL
|
5mm |
|
직경
|
2.8mm
|
|
특징
|
IP67 방수 및 방진
|
|
인터페이스
|
Micro USB, USB2.0 |
|
보증
|
10년
|
|
TV 왜곡
|
<-10% |
응용 분야:
- 산업 장비 검사: 배전반 및 주파수 변환기의 단자 느슨함 및 산화 감지에 적합합니다. 2.8mm 렌즈가 캐비닛 틈새로 침투합니다. IP67 보호 기능은 먼지 침투를 방지합니다. LED 보조 조명이 어두운 영역을 비춥니다. YUV 형식은 실시간 이미지 전송을 가능하게 합니다.
- 건축 구조 검사: 고대 건물의 나무 기둥과 기둥의 벌레 먹음 및 균열 감지에 사용됩니다. 105° 광각은 건물과의 빈번한 접촉을 줄입니다. 0.5mm 초점 거리는 나무 결을 선명하게 포착합니다. MJPEG 형식은 후속 분석을 위해 이미지를 저장합니다.
- 가전 파이프라인 검사: 에어컨 및 냉장고의 증발기 파이프라인의 서리 및 부식 검사를 대상으로 합니다. IP67 보호 기능은 습기에 강합니다. 2.8mm 렌즈가 파이프라인 굴곡에 들어갑니다. -10% 미만의 TV 왜곡은 파이프라인 모양의 늘어짐을 보장하지 않습니다.
- 애완 동물 검사: 애완 동물의 식도 및 장 내 이물질 감지에 사용됩니다. IP67은 감염을 방지하기 위해 고온 소독을 용이하게 합니다. 수동 초점 조절은 이물질을 선명하게 보여줍니다. YUV 형식은 실시간 이미지 전송을 가능하게 합니다.
- 소방 장비 유지 관리: 화재 후 배전반 및 제어 캐비닛의 손상 검사를 위해 사용됩니다. IP67은 물 얼룩과 먼지에 강합니다. LED 보조 조명은 어두운 내부를 비춥니다. 105° 광각은 전체적인 관찰을 허용합니다. MJPEG는 손상된 이미지를 저장합니다.
맞춤형 프로세스:
1. 도면 또는 샘플을 제공할 수 있으며, 당사 엔지니어링 직원이 개발한 문서도 요청할 수 있습니다.
2. 커뮤니케이션 또는 회의
3. 귀하가 필요로 하는 제품을 결정하기 위해 자세히 소통하고, 귀하의 필요에 따라 가장 적합한 제품을 설정하려고 노력할 것입니다.
4. 샘플 개발
5.
개발 샘플 및 배송 시간의 세부 사항을 결정합니다. 원활한 진행을 위해 언제든지 소통하십시오. 6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 에이징하고, 테스트 결과를 피드백하며, 수정할 필요 없이 대량 생산합니다.
