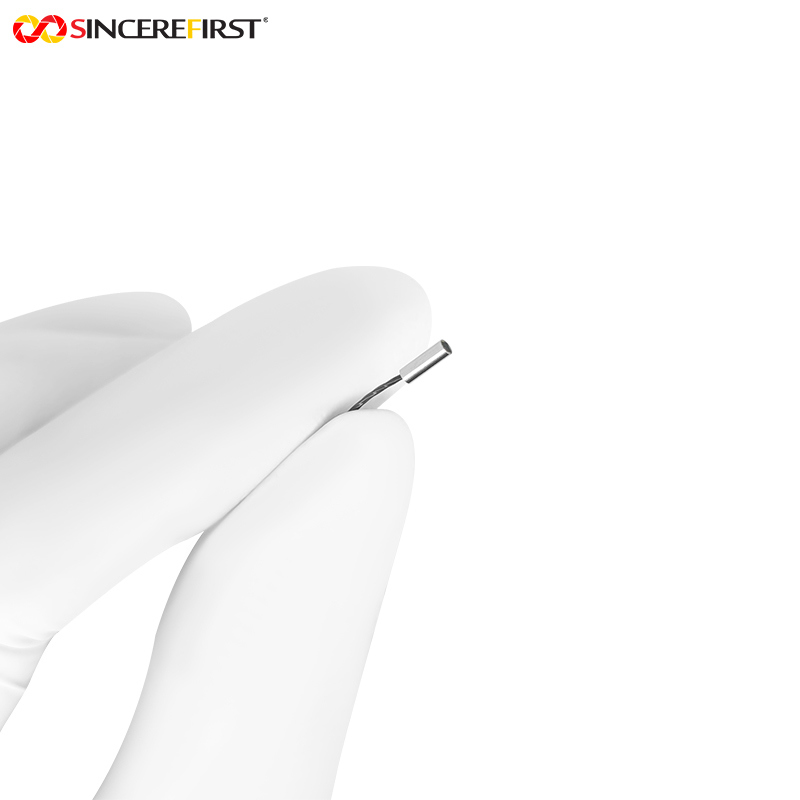

USB 2.0 OCHFA10 CMOS 머신 비전 내시경 카메라 모듈
제품 설명:
이 제품은 OmniVision의 OCHFA10 컬러 이미지 센서를 중심으로 한 USB 2.0 OCHFA10 CMOS 머신 비전 내시경 카메라 모듈로, 고화질 이미징, 유연한 적응성, 안정적인 품질의 균형을 맞춘 올라운드 솔루션을 제공합니다. 이 모듈은 0.5MP 픽셀과 720x720 해상도를 특징으로 하며, 720P@30FPS의 고화질 실시간 이미지를 안정적으로 출력할 수 있습니다. 1/17.5인치 센서는 1.008μm x 1.008μm의 픽셀 크기와 결합되어 컴팩트한 크기 내에서 뛰어난 디테일 캡처 성능을 제공합니다. YUV 및 MJEPG의 두 가지 출력 형식을 동시에 지원하여 다양한 전송 및 저장 요구 사항을 충족합니다. 시야각(FOV)은 H86°xV86°이며, 0.418mm 초점 거리, F5.0 조리개, 5~50mm의 넓은 초점 범위를 갖추고 있으며, TV 왜곡은 "< -11%"로 제어됩니다. 수동 초점 설계는 다양한 감지 거리에 정확하게 적응할 수 있습니다.

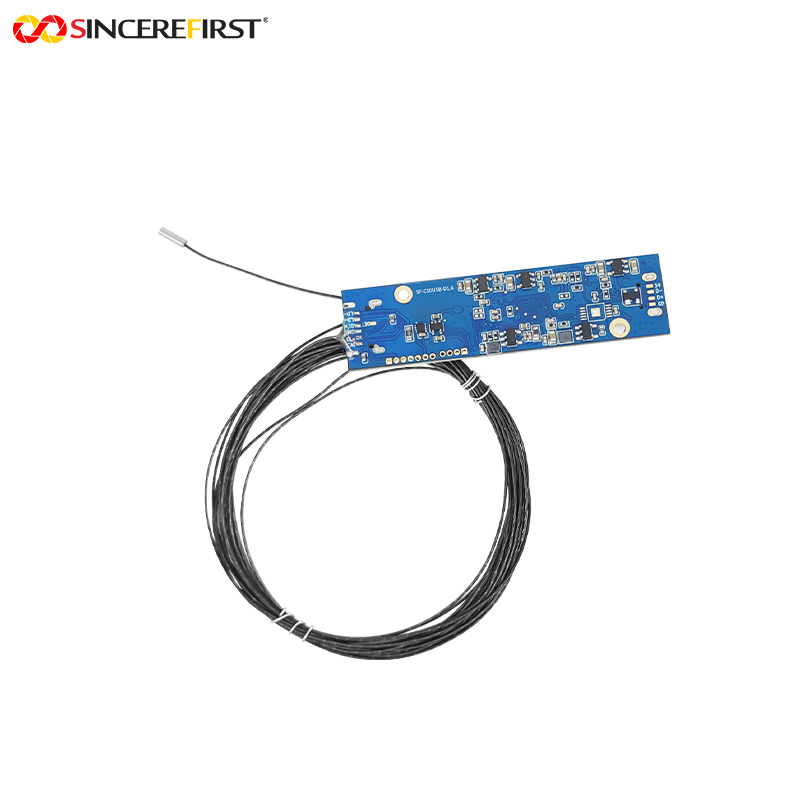

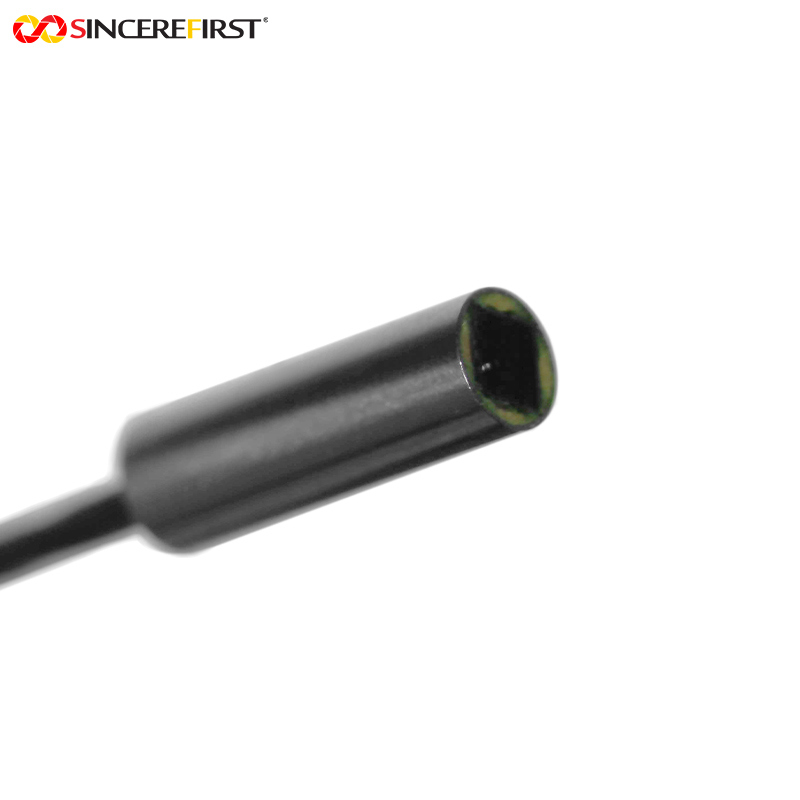

이 모듈은 분리형 구조를 채택하여 본딩 와이어를 통해 DSP 보드에 연결됩니다. 스틸 쉘이 적용된 1.6mm 렌즈는 슬림한 크기와 구조적 강도를 결합하여 IP67 방진 및 방수 등급을 지원하며, 어두운 환경에서 조명을 보충하기 위해 4개의 LED 조명을 통합합니다. 인터페이스 측면에서는 Micro USB 포트가 장착되어 USB 2.0 속도와 UVC 프로토콜을 지원하며, 주류 운영 체제와 호환됩니다. SMT 공정과 AA(Active Alignment) 공정을 통해 정밀하게 제조되었으며, CE, FCC, RoHS, Reach를 포함한 여러 국제 테스트 및 인증을 통과하여 성능, 보호 및 규정 준수 요구 사항을 완벽하게 충족합니다.
특징:
최적화된 성능:
- 720P@30FPS의 프레임 속도는 부드러운 이미지를 보장하며, 1.008μm의 픽셀 크기는 4개의 LED 조명과 결합되어 저조도 환경에서도 선명한 디테일을 복원합니다. 86°의 넓은 FOV는 낮은 왜곡 제어와 결합되어 감지 영역을 완전히 보여주면서 이미징 왜곡을 줄입니다. 두 가지 출력 형식은 실시간 전송 및 고화질 아카이빙 시나리오에 적합합니다.복잡한 작업 조건에 대한 적응성:
- 스틸 쉘이 적용된 1.6mm 렌즈는 "슬림함 + 내구성"이라는 두 가지 특성을 달성합니다. 분리형 구조는 장비 통합의 어려움을 줄입니다. IP67 방진 및 방수 등급은 액체 침수 및 먼지 침식에 강하며, 스틸 쉘 재질은 내마모성을 향상시켜 의료 소독 및 산업용 오일 오염과 같은 다양한 복잡한 환경에 적합합니다.낮은 사용 임계값:
- 5~50mm의 넓은 초점 범위는 단거리 및 장거리 감지 요구 사항을 모두 충족하며, 수동 초점 설계는 정밀한 제어를 가능하게 합니다. Micro USB 인터페이스 + UVC 프로토콜은 플러그 앤 플레이를 지원하며 복잡한 드라이버 개발이 필요 없고, 주류 운영 체제와 호환되어 터미널 장비의 적응 및 사용 비용을 크게 절감합니다.안정적인 품질:
- SMT 공정과 AA(Active Alignment) 공정은 대량 생산에서 일관성과 안정성을 보장합니다. 이 모듈은 권위 있는 국제 테스트 및 인증을 모두 통과하여 의료 분야의 엄격한 안전 표준을 충족하고 산업 및 소비자 전자 분야의 환경 보호 및 규정 준수 요구 사항을 준수하여 사용 중에 더 큰 안심을 제공합니다.기술 매개변수:
제품명
| CMOS 의료 내시경 카메라 모듈 |
센서
|
|
OCHFA10 CMOS 센서
|
해상도
|
| 720x720 |
FOV |
|
H86°*V86°
|
F.NO
|
|
5.0
|
직경 |
|
1.6mm
|
최대 프레임 속도
|
|
30FPS
|
인터페이스
|
|
Micro, USB2.0
|
보증 |
|
10년
|
인증
|
|
CE, FCC, REACH, ISO, RoHS
|
응용 분야: |
일회용 후두경:
- 1.6mm 슬림 렌즈는 목 부위에 쉽게 삽입할 수 있습니다. IP67 방수 설계는 수술 후 고온 소독을 용이하게 하여 교차 감염을 방지합니다. 720P 고화질 이미징 + LED 조명은 성대 및 목 점막의 상태를 명확하게 보여주어 의사가 염증이나 이물질 막힘을 신속하게 진단하는 데 도움을 줍니다.정밀 기기용 내부 검사 내시경:
- 시계 부품 및 마이크로 모터와 같은 정밀 장비의 내부 유지 보수에 적합합니다. 1.6mm 렌즈는 좁은 기계적 틈새를 통과할 수 있으며, 720x720의 높은 해상도는 기어 마모 및 느슨한 회로와 같은 미묘한 문제를 정확하게 식별하고, 수동 초점은 주요 부품에 유연하게 초점을 맞출 수 있습니다.가정용 에어컨 파이프 검사 내시경:
- Micro USB 인터페이스는 휴대폰이나 태블릿에 직접 연결하여 플러그 앤 플레이로 사용할 수 있습니다. IP67 방진 및 방수 기능은 에어컨 파이프의 먼지와 응축수를 방지하며, 5~50mm의 초점 범위는 다양한 직경의 파이프에 적응합니다. LED 조명 + 넓은 FOV는 파이프 내부 벽의 먼지 축적 및 곰팡이를 종합적으로 관찰할 수 있습니다.수의학 치과 내시경:
- 고양이 및 개와 같은 애완 동물의 구강 검사 요구 사항을 목표로 합니다. 1.6mm 슬림 렌즈는 애완 동물의 불편함을 피하고, 4개의 LED 조명은 구강 깊숙한 곳을 비춥니다. 720P 고화질 이미징은 치석 및 잇몸 염증과 같은 문제를 명확하게 보여주며, 낮은 왜곡 효과는 수의사가 질병을 정확하게 진단할 수 있도록 합니다.맞춤형 프로세스:
1. 도면이나 샘플을 제공하고, 당사 엔지니어링 직원이 개발한 문서 및 개발을 요청할 수 있습니다.
2. 커뮤니케이션 또는 회의3. 귀하의 요구 사항에 따라 가장 적합한 제품을 설정하기 위해 필요한 제품을 결정하기 위해 자세히 소통할 것입니다.
4. 샘플 개발
5. 개발 샘플의 세부 사항과 배송 시간을 결정합니다. 원활한 진행을 위해 언제든지 소통합니다.
6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 노화, 테스트 결과 피드백, 수정 불필요, 대량 생산.
