NIR 광각 1080P 센서 OV02C10 USB 내시경 카메라 모듈
제품 설명:
이것은 NIR 광각 1080P 센서 OV02C10 USB 엔도스코프 카메라 모듈입니다. OmniVision OV02C10 CMOS 컬러 이미지 센서가 장착되어 있습니다.최대 60FPS의 프레임 속도를 지원합니다.센서 크기는 1/7.25 인치이며 픽셀 크기는 2.9μm × 2.9μm입니다. 또한 HDR 기술과 NyxelTM 근 적외선 기술을 지원합니다.850nm 파장에 60%, 940nm 파장에 40%의 양자 효율을 달성합니다., 최대 120dB의 동적 범위로 뛰어난 이미지 세부 사항과 빛 그림자 재생을 제공합니다. 렌즈의 지름은 3.9mm에 불과하며 F5.0 오프레라와 결합되어 120° 시야를 제공합니다.최대 영상회로 2.78mm, 더 넓은 관측 범위를 커버합니다. 또한 낮은 조명 환경에 적응하기 위해 6 9653 LED 껍질을 통합합니다.

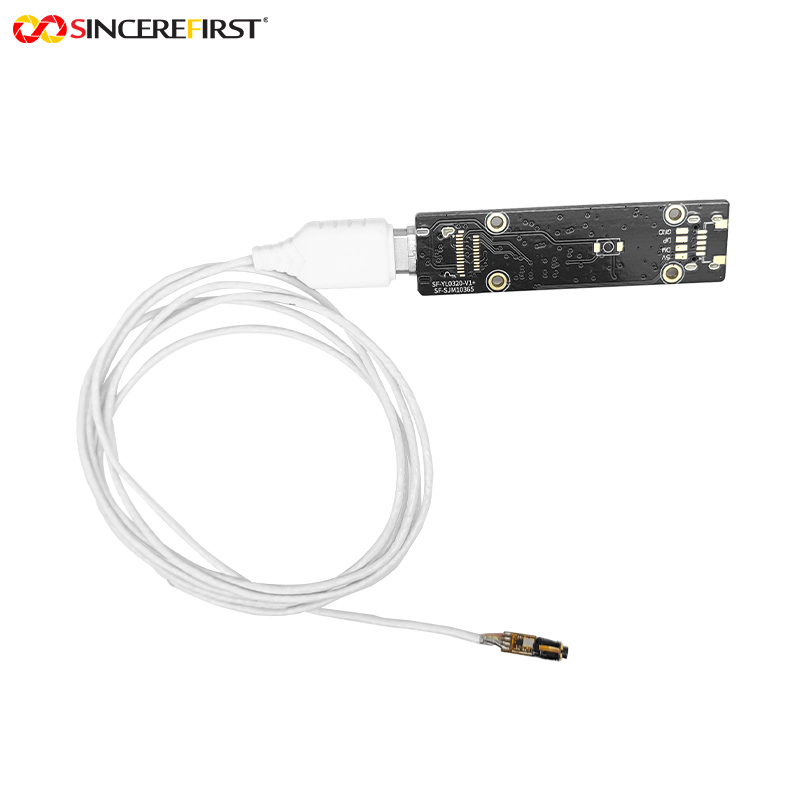

이 제품은 수동 초점화 및 직시 이미지 출력을 지원하며 별도의 디자인을 채택합니다. 이 제품은 MIPI 신호를 DSP 보드에 C 타입 인터페이스를 통해 전송하고 USB 2에서 신호를 출력합니다.다른 C형 인터페이스를 통해 0속도, 그리고 UVC 프로토콜과 호환됩니다. 전반적으로, 그것은 SMT 프로세스 및 활성 정렬 (AA) 프로세스를 사용하여 제조 된 맨 모듈 형태로 제공됩니다.그리고 FCC와 같은 여러 테스트와 인증서를 통과했습니다.CE, REACH 및 RoHS의 성능, 적응력 및 준수를 균형 잡습니다.
특징:
- HD 사방 영상 촬영 능력:HDR 기술과 120dB 동적 범위는 밝고 어두운 대조를 가진 시나리오에서 세부 사항을 정확하게 유지할 수 있습니다. NyxelTM 근 적외선 기술, 2.9μm 큰 픽셀과 결합,여전히 낮은 조명이나 적외선 환경에서 명확한 이미지를 제공합니다.850nm/940nm에서 높은 양자 효율은 숨겨진 관찰의 요구를 충족합니다.

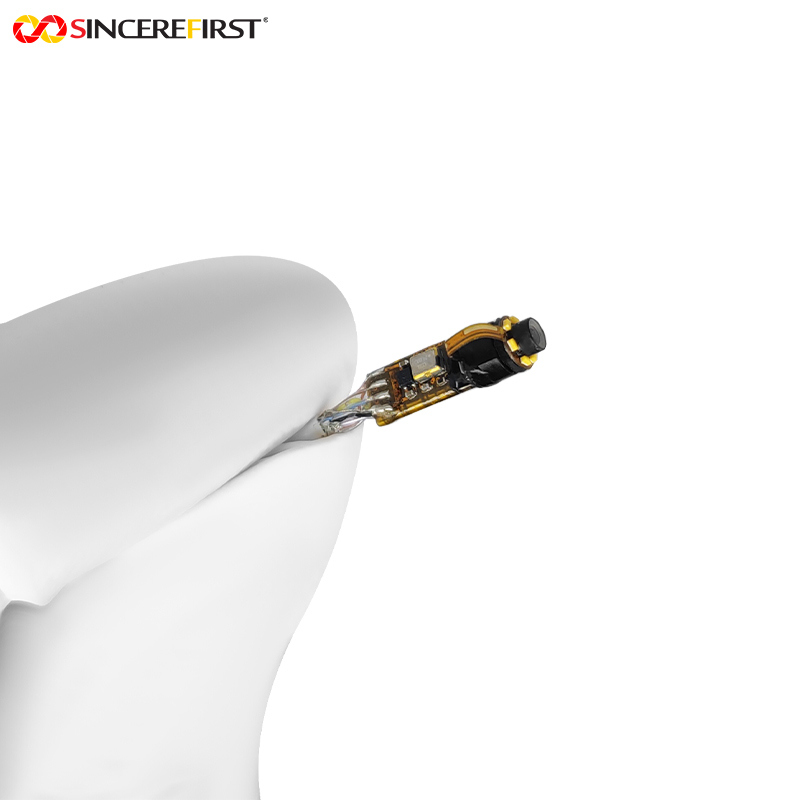

- 콤팩트하고 유연한 적응력:3.9mm의 초소형 렌즈 지름과 1/7.25인치 센서로, 가늘한 탐사선이나 작은 장치에 쉽게 탑재될 수 있습니다.분리 설계 및 맨 모듈 형태는 다른 설치 시나리오에 적응, 공간 제한을 줄입니다.

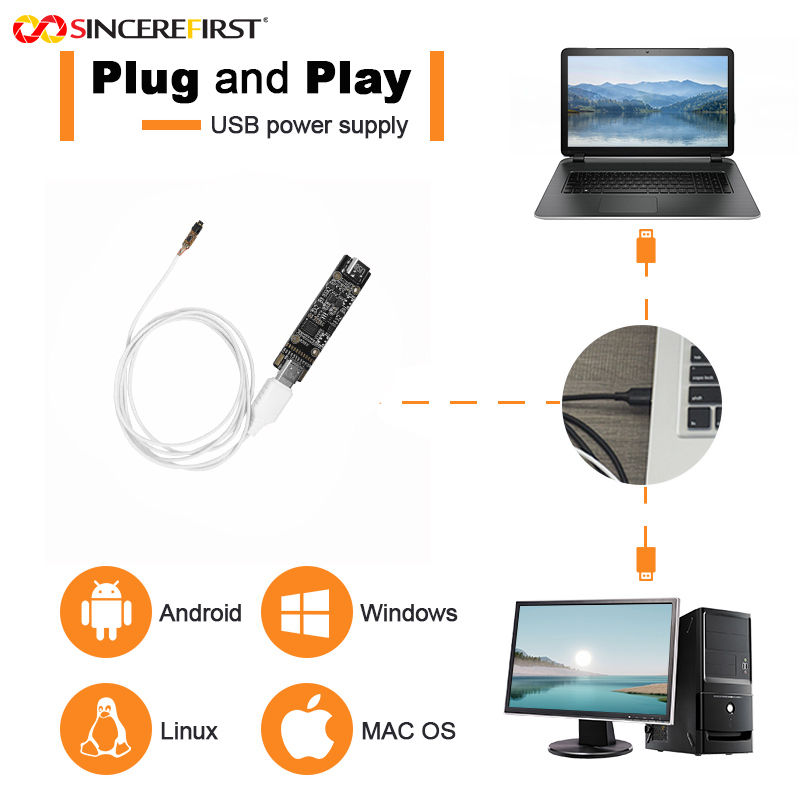

- 편리하고 효율적인 작동 및 호환성:수동 초점화는 자동 초점으로 인한 세부 사항이 빠지는 것을 피하여 작은 표적을 정확하게 고정시킬 수 있습니다.그리고 UVC 프로토콜은 복잡한 2차 개발 없이 플러그 앤 플레이 기능을 지원합니다..
- 안정적이고 신뢰할 수 있는 품질 보장:SMT 프로세스 및 액티브 알리뉴먼트 (AA) 프로세스는 이미지의 일관성 및 구조적 정밀성을 보장합니다. 여러 가지 글로벌 권위있는 인증은 의료,산업용, 그리고 다른 분야로, 그것은 장기적인 고주파 사용에 적합합니다.

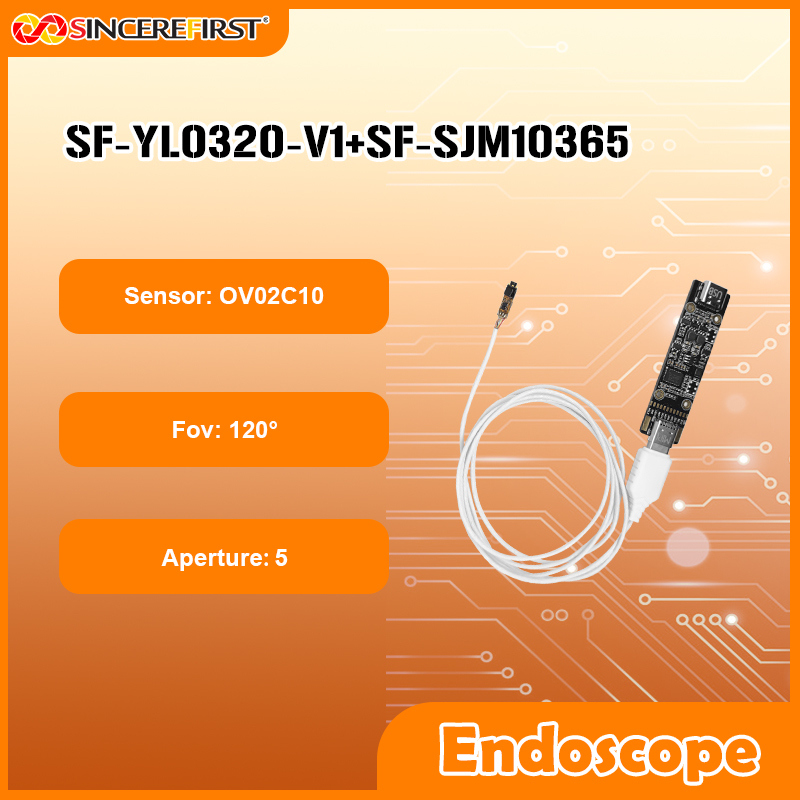

기술 매개 변수:
| 제품 이름 |
CMOS UVC 내시경 카메라 모듈
|
|
센서
|
OV02C10 CMOS 센서
|
| 결의 |
1920x1080 |
|
수직선
|
120°
|
|
F.NO
|
5.0 |
|
직경
|
30.9mm
|
|
최대 프레임 속도
|
30FPS
|
|
인터페이스
|
C형, USB20 |
|
보증
|
10년
|
|
인증
|
CE, FCC, REACH, ISO, RoHS |
응용 프로그램:
- 의료적 최소 침습적 진단 및 치료:가스트로스코프 및 관절경과 같은 장치와 호환됩니다. 3.9mm 작은 렌즈는 조직 외상을 줄입니다. HDR 기술은 점막과 혈관을 명확하게 구별합니다.NyxelTM 근 적외선 기술 은 깊은 조직 을 관찰 하는 데 도움 이 된다, 손상의 정확한 식별을 촉진합니다.
- 산업 정밀 검사:엔진 블록 검사 및 작은 파이프 라인 순찰 검사에 사용됩니다. 작은 렌즈는 좁은 공간으로 침투 할 수 있습니다. Nyxel TM 기술은 어두운 지역에서 부품 마모와 경종의 세부 사항을 캡처합니다.120° 시야가 더 넓은 탐지 범위를 커버합니다..
- 전자 장비 유지보수:메인보드 검사 엔도스코프와 호환됩니다. 수동 초점으로 칩 용접기 관절 및 콘덴서 핀과 같은 작은 구성 요소를 정확하게 관찰합니다.60FPS 프레임 속도는 원활하게 동적 검사 프로세스를 제공합니다C 타입 인터페이스는 유지보수 장비에 빠르게 연결됩니다.
- 야간 은밀한 경비:야간 시야 경비장비에 통합되어 있습니다. 보이지 않는 940nm 근 적외선 빛은 숨겨진 관측을 가능하게합니다. 높은 양자 효율은 저조한 빛에서 표적을 인식하는 것을 보장합니다.UVC 프로토콜은 보안 시스템에 편리한 연결을 허용합니다., 장비실과 접근 통제와 같은 시나리오에 적합합니다.
사용자 정의 프로세스:
1도면 또는 샘플을 제공 할 수 있으며,우리의 엔지니어링 스태프
2의사소통 또는 회의
3우리는 당신이 필요로하는 어떤 제품을 결정 하 고 당신을 위해 가장 적합한 제품을 설정 하기 위해 세부적으로 당신과 소통 할 것입니다
당신의 필요에 따라
4표본 개발
5이 조항의 세부사항을 개발 샘플 및 배달 시간
6샘플 테스트
7테스트와 나이, 피드백 테스트 결과, 수정할 필요가 없습니다, 대량 생산
