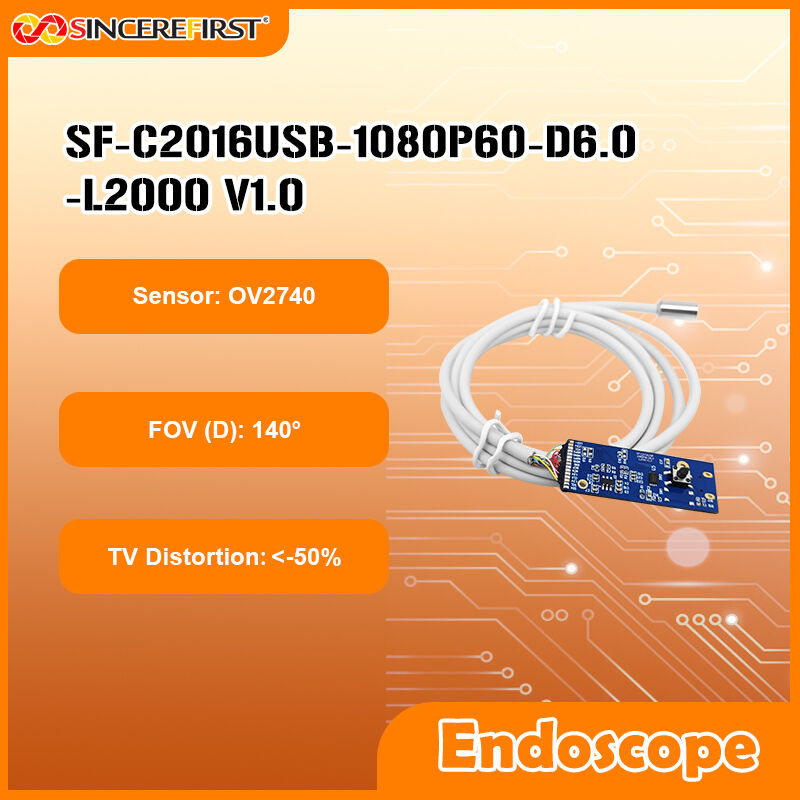

마이크로 OV2740 이미지 센서 1080P 의료 산업 분리 엔도스코프 카메라 모듈

Micro OV2740 이미지 센서 1080P 의료 산업 분리형 내시경 카메라 모듈

제품 설명:

이것은 OmniVision OV2740 CMOS 컬러 이미지 센서를 기반으로 제작된 마이크로 OV2740 이미지 센서 1080P 의료 및 산업 분리형 내시경 카메라 모듈입니다. 핵심 매개변수는 이미징, 광학, 구조 및 보호를 포함한 모든 차원을 포괄합니다. 2MP 픽셀과 1920x1080 해상도를 특징으로 하며, 1080P@60FPS 고화질 동적 이미지를 안정적으로 출력할 수 있습니다. 센서 크기는 1/6인치이며, 1.4μm×1.4μm의 픽셀 사양을 가지고 있으며, PureCel® 후면 조사 기술과 HDR 기능을 모두 지원하여 저조도 감도와 고대비 시나리오에서 세부 사항 캡처의 균형을 맞춥니다. YUV 및 MJPEG 출력 형식을 지원하여 다양한 터미널의 이미지 처리 요구 사항을 충족할 수 있습니다. 광학 설계 측면에서 수동 초점 방식을 채택하고 F5.9 조리개와 1.05mm 초점 거리를 결합하여 8~80mm의 실용적인 피사계 심도 범위, 140°의 시야각, -50% 미만의 TV 왜곡을 달성합니다. 6mm 직경의 소형 렌즈는 좁은 공간을 관통할 수 있습니다. 구조 및 보호 측면에서 렌즈는 강철 쉘로 보호되어 IP67 방진 및 방수 등급에 도달하며 6개의 백색 LED 조명을 통합합니다. 모듈은 분리형 설계를 채택하여 본딩 와이어를 통해 DSP 보드에 연결되고, 마지막으로 Micro USB 인터페이스를 통해 출력하며, USB2.0 속도 및 UVC 프로토콜을 지원합니다. DSP 보드의 전용 조광 버튼을 통해 3단계 밝기 조절이 가능합니다. 생산 공정 측면에서 SMT 공정 및 AA(Active Alignment) 공정을 채택하여 제품의 정밀도와 안정성을 보장하며, CE, FCC, RoHS, Reach와 같은 국제 테스트 및 인증을 통과하여 전 세계 여러 지역의 사용 표준을 준수합니다.

특징:

1. 정밀 초점: 수동 초점은 관찰 대상에 따라 초점 거리를 정확하게 고정하여 자동 초점 중 환경 간섭으로 인한 초점 이동을 방지하며, 특히 높은 관찰 정밀도가 필요한 시나리오에 적합합니다.​

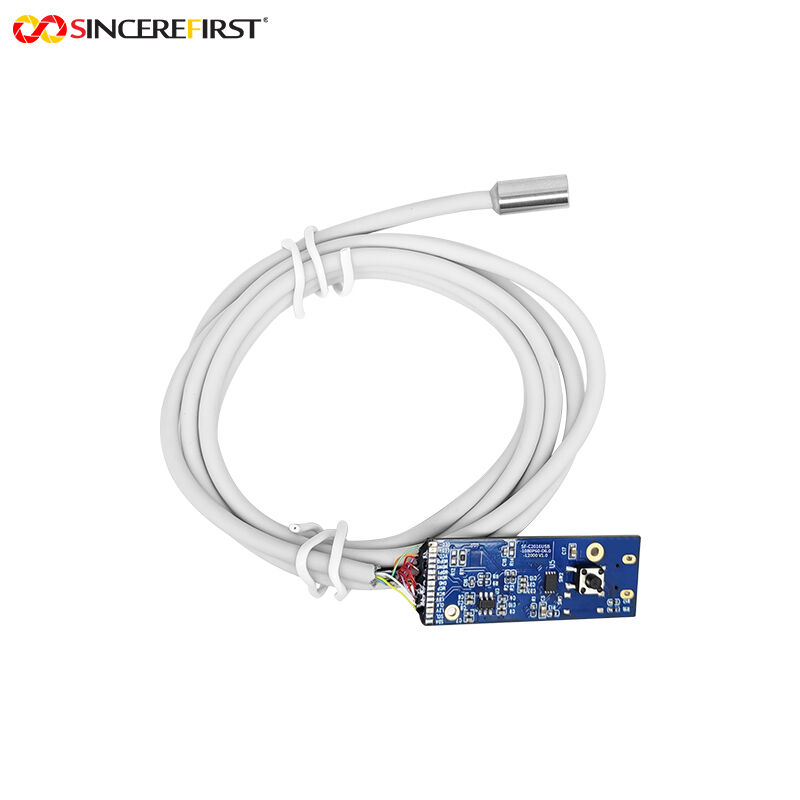

2. 분리형 구조: 본딩 와이어를 통해 DSP 보드에 연결되는 분리형 설계를 통해 내시경 호스트의 설치 공간에 따라 모듈 및 DSP 보드의 레이아웃을 조정하여 다양한 사양의 내시경 장치에 적응할 수 있습니다.​
3. 광범위한 시나리오 적응: YUV 형식은 높은 색상 재현성을 가지고 있어 의료 진단과 같이 높은 색상 정밀도가 필요한 시나리오에 적합합니다. MJPEG 형식은 높은 전송 효율성을 가지고 있어 산업 검사와 같이 빠른 이미징이 필요한 시나리오에 적응합니다. 이중 형식 전환은 여러 분야의 요구 사항을 충족합니다.​

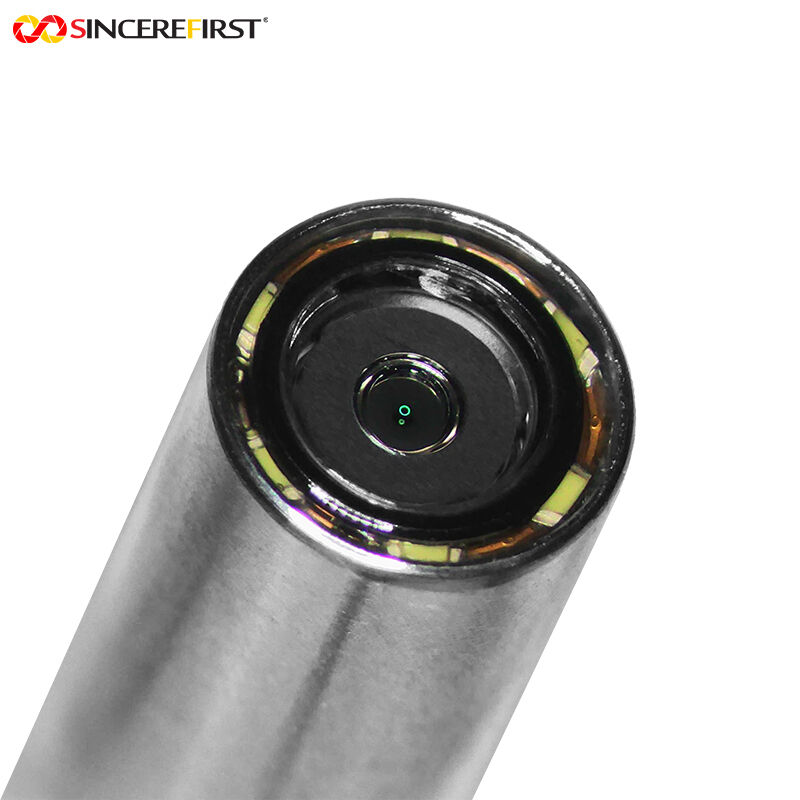

4. 이중 보호: 강철 쉘 보호는 렌즈의 충돌 방지 및 마모 방지 기능을 향상시키고, IP67 방진 및 방수 등급은 습하고 먼지가 많으며 단기적으로 물에 노출되는 환경에도 대처하여 복잡한 시나리오에서 모듈의 수명을 연장합니다.​
5. 표준화된 공정: SMT 공정은 구성 요소의 용접 정밀도를 보장하고, AA 공정은 렌즈의 광학 정렬 정밀도를 보장합니다. 여러 국제 인증과 결합하여 제품은 강력한 일관성과 신뢰성을 갖추어 후속 유지 보수 비용을 절감합니다.

기술 매개변수:

응용 분야:

• 수의학 공동 검사: 개와 고양이와 같은 애완 동물의 귀와 소화관의 최소 침습 검사에 적합합니다. 6mm 소형 렌즈는 애완 동물의 좁은 공동을 관통할 수 있으며, 140° 시야각은 더 넓은 관찰 범위를 커버하고, 3단계 밝기 조절은 다른 애완 동물 조직의 빛 투과율에 적응하여 강한 빛 자극을 피합니다.​
• 문화 유물 미세 균열 관찰: 도자기 및 청동기와 같은 문화 유물의 미세 균열 및 내부 구조를 검사하는 데 사용됩니다. 수동 초점은 균열 세부 사항에 정확하게 초점을 맞출 수 있으며, 낮은 왜곡 설계는 문화 유물 모양의 왜곡을 방지하고, 백색 LED 보조광은 문화 유물의 재료를 손상시키지 않습니다.​

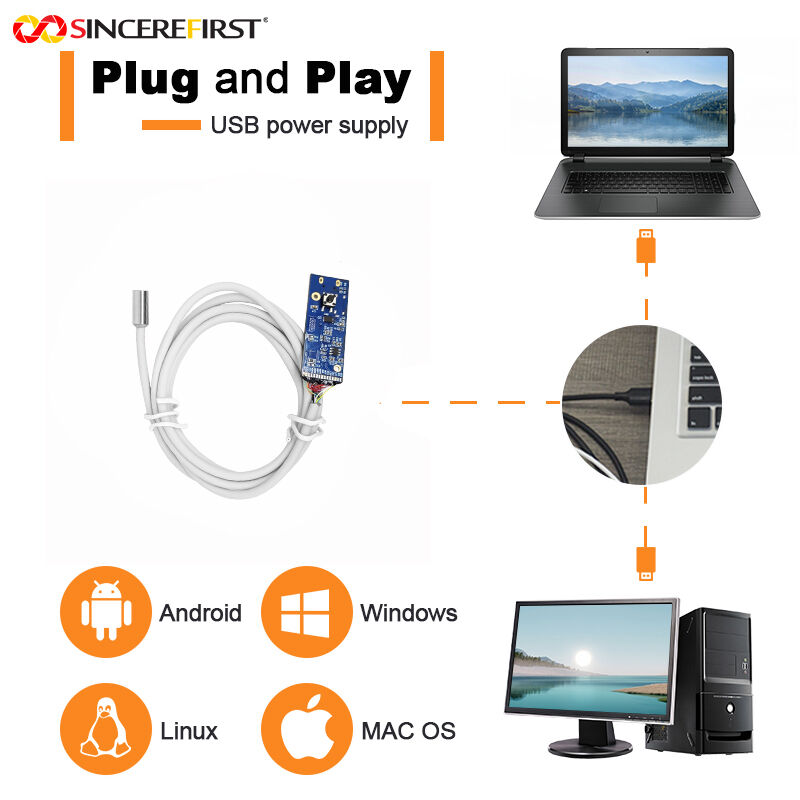

• 가정 파이프라인 DIY 검사: 가정의 주방 및 욕실 수도관의 막힘 및 파이프 벽 녹을 검사하는 데 적합합니다. IP67 보호는 파이프라인 내부의 습한 환경에 대처할 수 있으며, UVC 프로토콜은 전문적인 작동 기술 없이 가정용 컴퓨터/휴대폰에 플러그 앤 플레이 연결을 지원합니다.​
• 정밀 기기 내부 유지 보수: 프린터 및 카메라와 같은 소형 정밀 기기의 내부 부품(예: 기어 및 회로 기판)을 검사하는 데 사용됩니다. 6mm 렌즈는 기기의 틈새를 관통할 수 있으며, 8~80mm 피사계 심도는 가까운 부분과 먼 부분의 관찰을 커버하고, 높은 프레임 속도는 동적 관찰 중 모션 블러를 방지합니다.​
• 야외 비상 구조 검사: 지진 및 붕괴와 같은 재해 현장에서 좁은 공간(예: 건물 틈새 및 장비 잔해 내부)에서 생명 감지 또는 숨겨진 위험 조사를 수행하는 데 적합합니다. IP67 보호는 야외의 모래, 먼지 및 빗물에 저항하며, 3단계 밝기 조절은 야외의 변화하는 조명 조건에 적응합니다.

맞춤형 프로세스:

1. 도면 또는 샘플을 제공할 수 있으며, 요청 문서를 제공하고 당사 엔지니어링 직원이 개발했습니다.
2. 커뮤니케이션 또는 회의
3. 귀하의 필요에 따라, 귀하가 필요로 하는 제품을 결정하고 귀하에게 가장 적합한 제품을 설정하기 위해 자세히 소통할 것입니다.
4. 샘플 개발
5.
개발 샘플 및 배송 시간의 세부 사항을 결정합니다. 원활한 진행을 위해 언제든지 소통하십시오. 6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 에이징, 테스트 결과 피드백, 수정 불필요, 대량 생산.
