산업 검사 브리가이트 ES101 센서 USB 분리형 내시경 카메라 모듈

Brigates ES101 센서 USB 분리형 내시경 카메라 모듈 산업용 검사

제품 설명:

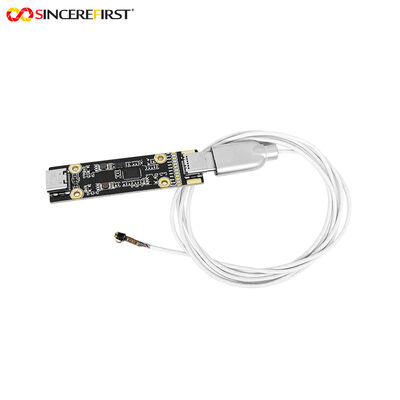

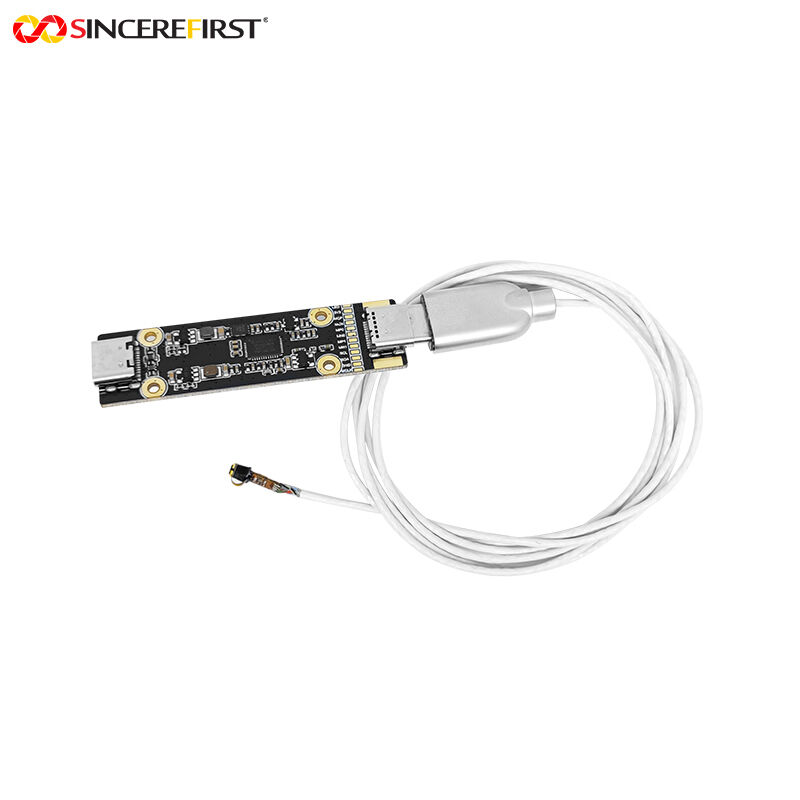

이 제품은 고성능 이미지 센싱 기술과 통합된 전문적인 마이크로 이미징 솔루션인 Brigates ES101 센서 USB 분리형 내시경 카메라 모듈입니다. Brigates ES101 CMOS 컬러 이미지 센서를 탑재했으며, 1MP 픽셀과 1000x1000 고해상도를 특징으로 하며, 1000x1000@60FPS 및 1000x800@75FPS의 두 가지 유형의 고프레임 속도 이미지를 안정적으로 출력할 수 있습니다. 센서 크기는 1/9인치이며, 픽셀 크기는 1.4μm×1.4μm이고, 출력 형식은 10bit/8bit RAW를 지원하여 후처리 이미지 처리를 위한 충분한 공간을 확보합니다. 이 제품은 수동 초점 디자인과 140° 초광각 시야각을 채택했으며, 베어 모듈 렌즈 직경은 3.1mm에 불과하여 좁은 공간의 관찰 요구에 쉽게 적응할 수 있습니다. 또한 균일하고 안정적인 조명 효과를 제공하기 위해 6개의 흰색 LED 조명을 통합했습니다. 구조 및 호환성 측면에서 이 모듈은 분리형 디자인을 채택하고 MIPI 1Lane 속도를 지원하는 Type-C 인터페이스를 통해 DSP 보드에 연결한 다음, Type-C 인터페이스를 통해 데이터를 출력하며, USB2.0 속도 및 UVC 프로토콜과 호환되고 다양한 터미널 장치에 적응할 수 있습니다. 생산 공정은 SMT 기술과 AA 공정을 채택하여 대량 생산 제품의 일관성과 안정성을 보장하며, CE, FCC, RoHS, Reach와 같은 여러 국제 테스트 및 인증을 통과하여 전 세계 많은 지역의 시장 접근 표준을 충족합니다.

특징:

1. 고프레임 속도 동적 캡처 기능: 60FPS 및 75FPS 출력은 빠르게 움직이는 대상을 정확하게 포착하여 심장 박동, 호흡 운동 또는 빠른 기구 조작과 같은 시나리오에서 움직임 아티팩트를 완전히 제거하고, 동적 진단을 위한 프레임별 분석 기반을 제공합니다.
2. 전문 등급 이미지 데이터 품질: 1MP 정사각형 종횡비는 기존 720p 솔루션에 비해 더 큰 유효 광감지 영역을 제공합니다. 1024단계 색상 깊이를 보존하는 10비트 RAW 출력을 결합하여 컴퓨터 지원 진단 및 AI 알고리즘 처리를 위한 고충실도 원시 데이터를 제공합니다.

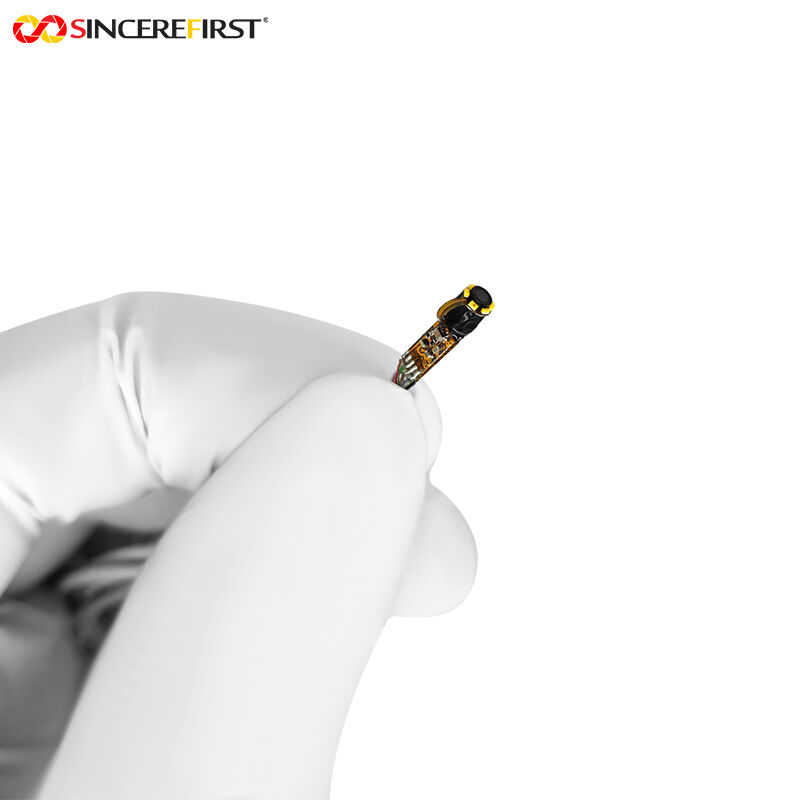

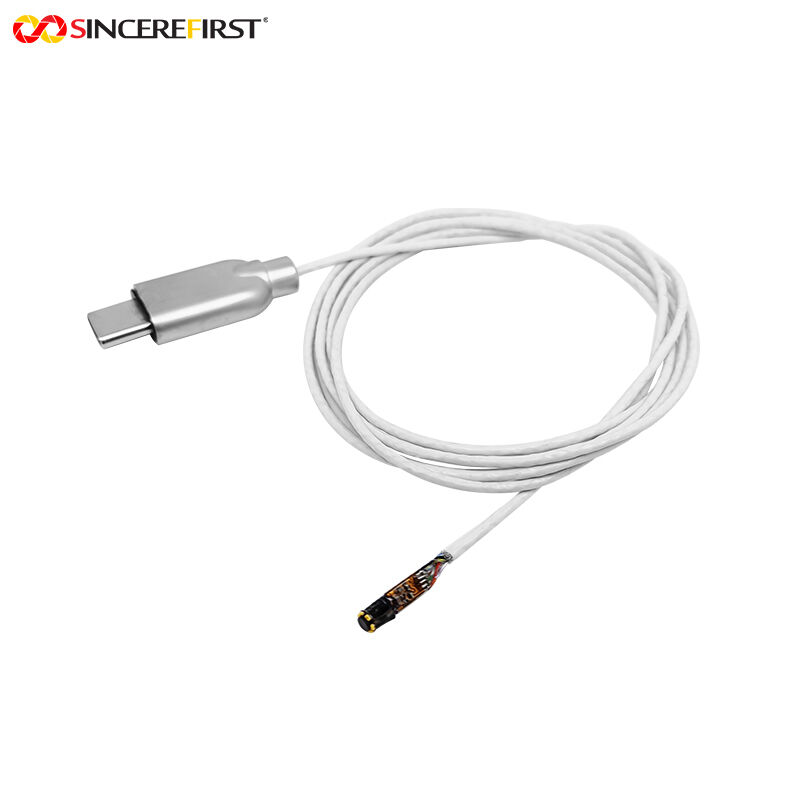

3. 소형 통합 광학 설계: 3.1mm 직경 렌즈는 6개의 LED 광원과 센서를 통합하여 외부 광 가이드의 필요성을 없애고 프로브의 침습성을 크게 줄입니다. 140° 광각 시야각은 단일 삽입으로 파노라마 관찰을 가능하게 하여 시술 및 검사 시간을 단축합니다.

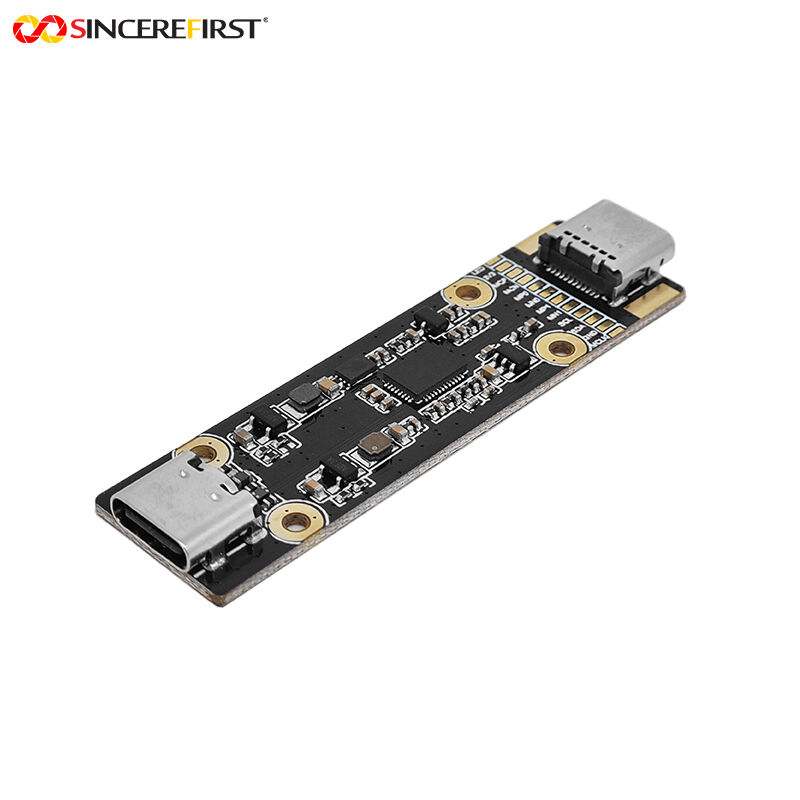

4. 유연한 분리형 시스템 아키텍처: 프로브와 DSP 보드의 분리형 디자인은 핫스왑 가능한 멸균 팁 교체를 지원하여 일회용 비용을 절감합니다. 통합 Type-C 인터페이스는 케이블링 및 전원 공급을 단순화하고, 다중 플랫폼 터미널 장치와 호환되며, 신속한 통합을 용이하게 합니다.
5. 의료 등급 제조 및 규정 준수: AA(Active Alignment) 공정은 센서와 렌즈 간의 마이크론 수준의 동심도를 보장하여 가장자리 이미지 품질의 일관성을 극대화합니다. SMT 기술 및 국제 인증은 배치 생산의 안정성과 규정 준수를 보장합니다.

기술 매개변수:

응용 분야:

• 자궁경: 소형 프로브와 고프레임 속도 특성으로 자궁경 검사 및 수술에 매우 적합합니다. 자궁내막의 미묘한 형태, 용종 또는 유착을 명확하고 부드럽게 관찰할 수 있어 의사의 정확한 진단과 정밀한 내시경 시술을 돕습니다.
• 복강경: 복강경 기구에 통합될 수 있습니다. 담낭 절제술 또는 충수 절제술과 같은 최소 침습 수술에서 복강의 넓고 유동적인 실시간 시야를 제공하여 외과의가 조직 해부학 및 기구 움직임을 명확하게 관찰하도록 돕습니다.
• 산업용 파이프 내시경: 에너지, 화학 및 기타 부문의 파이프 내부의 부식, 균열 또는 용접 결함을 감지하기 위해 산업용 내시경 또는 크롤링 로봇에 배치됩니다. 고프레임 속도는 유체 환경 또는 스캔 이동 중에 결함 세부 정보를 효과적으로 포착하고, 140° 광각은 검사 사각 지대를 줄입니다.
• 전자 비인두 후두경: 소형 크기로 비강 및 인후 내부로 쉽게 들어갈 수 있습니다. 고휘도 LED는 충분한 조명을 제공하고, 고프레임 속도 이미징은 성대 진동 및 점막 형태와 같은 동적 세부 정보를 명확하게 표시하여 이비인후과에서의 일상 검사 및 진단에 적합합니다.

맞춤형 프로세스:

1. 도면 또는 샘플을 제공하고, 엔지니어링 직원의 문서 및 개발을 요청할 수 있습니다.2. 커뮤니케이션 또는 회의
3. 귀하의 요구에 따라 가장 적합한 제품을 설정하려고 노력하고 필요한 제품을 자세히 논의할 것입니다.
4. 샘플 개발
5. 개발 샘플의 세부 사항 및 배송 시간을 결정합니다. 원활한 진행을 위해 언제든지 소통합니다.
6. 샘플 테스트
7. 귀하의 응용 프로그램에서 테스트 및 노화 테스트를 수행하고 테스트 결과를 피드백합니다. 수정이 필요 없으면 대량 생산합니다. 회사 소개:
