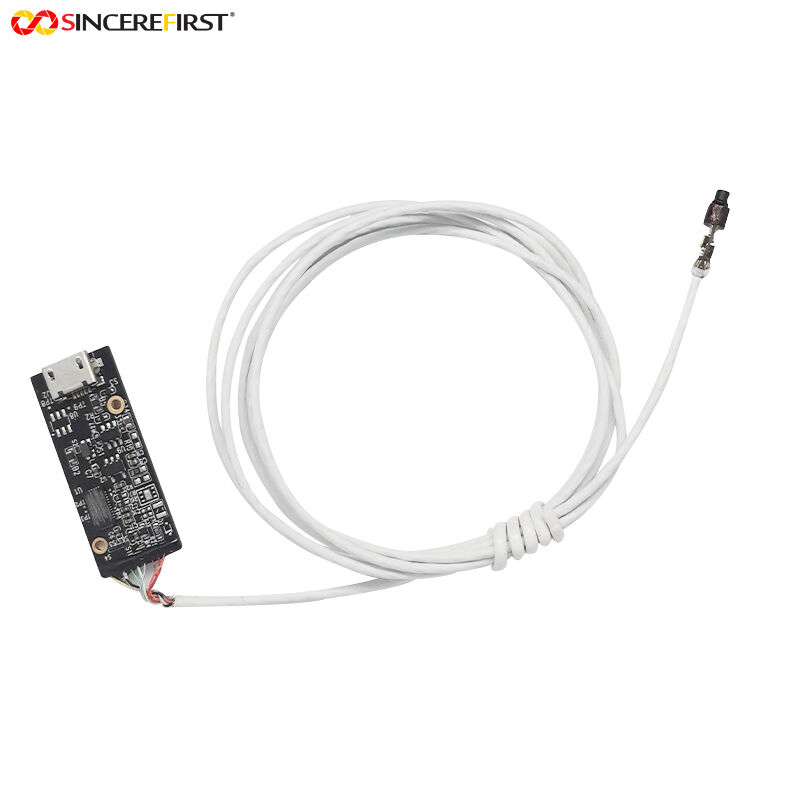

3.6mm 지름 USB2.0 인터페이스 HD 미니 OV9734 CMOS 센서 모듈
제품 설명:
이 3.6mm 지름의 USB2.0 인터페이스 HD 미니 OV9734 CMOS 센서 모듈, 호환성 및 쉽게 통합, 어려운 접근의 통증점을 해결,밀폐된 공간 탐지 시나리오에서 복잡한 배포 및 불안정한 영상 촬영3.6mm 초소형 탐사선은 가장 어려운 좁은 공간의 미세 구멍을 다루기 위해 설계되었습니다.기존의 내시경이 통과할 수 없는 얇은 파이프와 장비의 틈을 유지하면서 현장에서의 빈번한 사용에 견딜 수 있는 컴팩트한 구조를 유지합니다.성숙한 OV9734 CMOS 센서를 기반으로 구축되어 안정적인 720P @ 30fps HD 영상을 제공합니다.인도스코피 검출의 실제 작업 거리와 정확하게 일치하는 10~100mm 가까운 범위 최적화된 광 시스템95°×85°×43.5° 폭의 시야 영역은 단일 프레임 커버리지를 확장합니다.탐사기의 움직임을 줄이고 현장 탐지 효율을 향상시키는 것, 4개의 고 밝기 선택 LED 조명 은 어두운 환경에 대한 표적 보조 조명을 제공하며, 저조한 조명 공간에서 이미지 시각장애를 제거합니다.산업 표준인 USB2의 채택.0 UVC 드라이버 없는 프로토콜, 거의 모든 주류 단말기 및 운영 체제와 플러그 앤 플레이를 지원합니다.전문적인 기술 디버깅의 필요성을 제거하고 현장 유지보수 직원의 배치 시간을 크게 줄입니다.5PIN USB 및 JST SM04B-GHS-TB 이중 인터페이스는 통합 유연성을 향상시켜 탐지 장비, 휴대용 모니터 및 임베디드 시스템과의 원활한 연결을 허용합니다.실용적 적용 시나리오에 초점을 맞추고이 모듈은 소형화, 안정성 및 사용 편의성을 균형을 이루며 현장 유지 보수, 파이프 라인 검사,정밀 장비 문제 해결 및 과학 실험.
특징:
1극소형 & 실용적인 구조:3.6mm 탐사 지름은 마이크로 홀과 얇은 파이프와 같은 극히 좁은 공간에 접근 할 수 있습니다. 컴팩트 디자인은 현장에서의 빈번한 사용에 적응하며, 배치 중 소규모 충돌과 마모에 견딜 수 있습니다.
2현장 효율을 위한 플러그 앤 플레이:UVC 드라이버 없는 디자인, 윈도우, 리눅스, 안드로이드 및 다른 시스템과 호환, 전문 디버깅이 필요하지 않습니다
3장면을 최적화 한 근거리 영상:10~100mm 초점 범위는 내시경 작업 거리와 정확하게 일치합니다. 95°×85°×43.5° 폭의 FOV는 탐사기의 움직임을 줄여 반복 조정 없이 효율적이고 명확한 검사를 보장합니다.
4유연한 추가 조명 및 통합:4 개의 고 밝기의 선택 LED 조명으로 저조한 조명으로 인해 맹점이 제거됩니다. 듀얼 인터페이스 (5PIN USB + JST SM04B-GHS-TB) 는 다양한 탐지 장비와 유연한 통합을 지원합니다.다양한 현장 필요에 적응.
기술 매개 변수:
| 제품 이름 |
CMOS 의료 내시경 카메라 모듈
|
|
센서
|
OV9734 CMOS 센서
|
| 출력 형식 |
YUV&MJPEG |
|
수직선
|
95°
|
|
F.NO
|
4.0 |
|
픽셀
|
720P
|
|
LED
|
4개
|
|
인터페이스
|
마이크로, USB20 |
| 초점 길이 |
10.08mm |
| 초점 범위 |
10~100mm |
| 왜곡 |
<-10% |
|
보증
|
10년
|
|
인증
|
CE, FCC, REACH, ISO, RoHS |
응용 프로그램:
1- 현장 검사:마이크로 채널, 얇은 수압 파이프 라인 및 작은 지름의 파이프 (3.6mm 이상) 를 내부 껍질, 부식 및 막힘을 검사하는 데 사용합니다.초소형 탐사선과 근거리 영상은, 편리한 탐지.
2정밀 전자 현장 유지보수휴대 전화, 노트북 및 정밀 기기의 숨겨진 결함을 해결하는 데 사용하십시오. 소형 디자인은 좁은 내부 공간에 적합하며 안정적인 이미지는 결함을 신속하게 찾아내는 데 도움이됩니다.

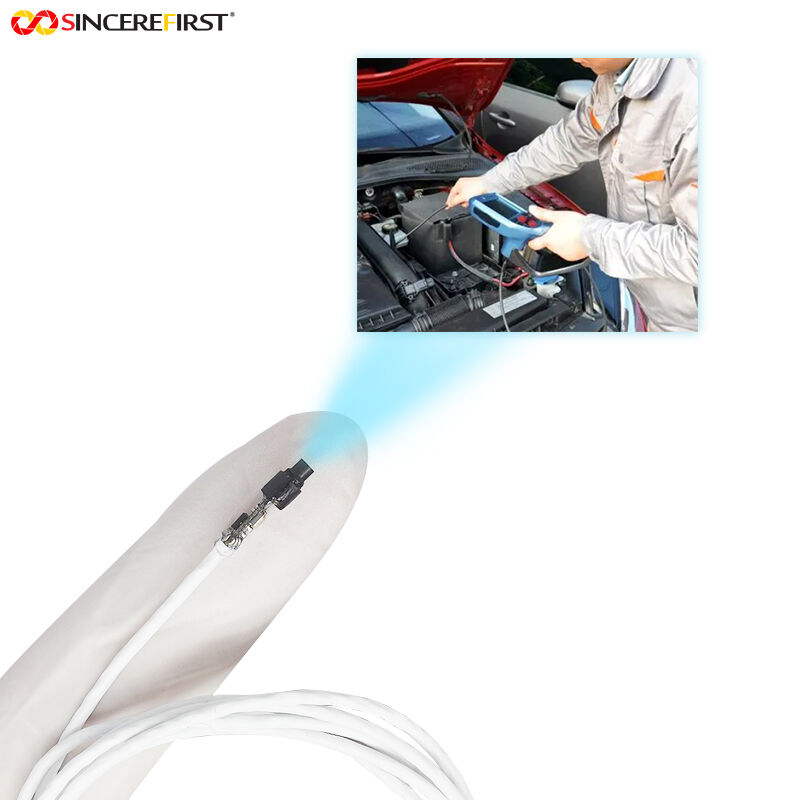

3자동차 후판매 및 유지보수:자동차 엔진 공백, 에어컨 파이프 라인 및 기타 부품의 해체 없이 검사하는 데 사용한다. 3.6mm 프로브와 드라이버 없는 설계는 유지 보수 효율성을 향상시킨다.

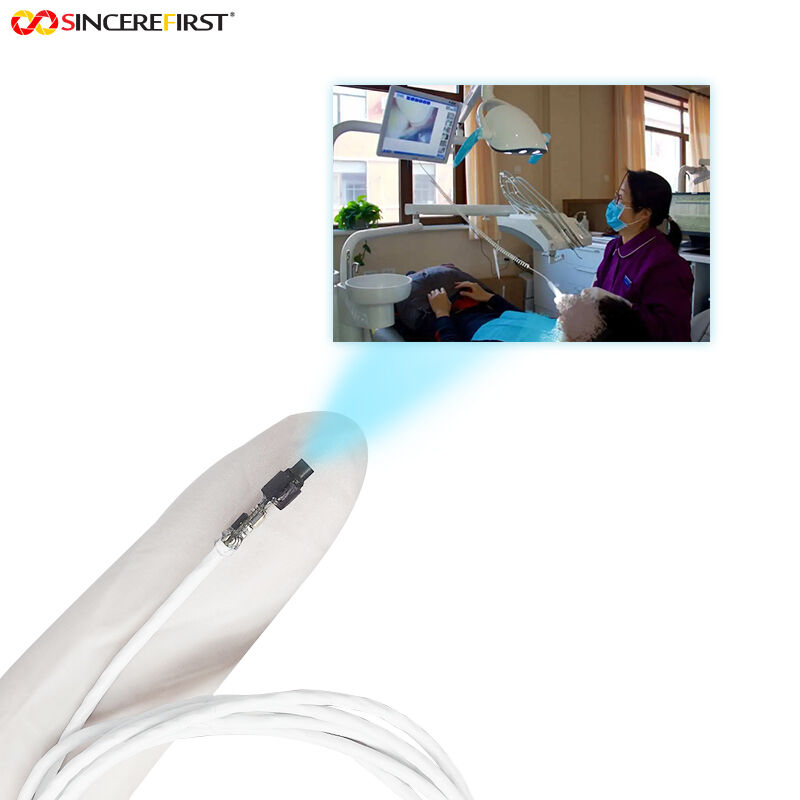

4실험실 및 의료 보조 탐지:작은 구멍, 실험 장치 및 생물학적 표본의 미세 관측에 사용하십시오. 초소형 구조와 근거리 영상은 고정도의 관측 요구 사항을 충족합니다.
사용자 정의 프로세스:
1도면 또는 샘플을 제공 할 수 있으며,우리의 엔지니어링 스태프
2의사소통 또는 회의
3우리는 당신이 필요로하는 어떤 제품을 결정 하 고 당신을 위해 가장 적합한 제품을 설정 하기 위해 세부적으로 당신과 소통 할 것입니다
당신의 필요에 따라
4표본 개발
5이 조항의 세부사항을 개발 샘플 및 배달 시간
6샘플 테스트
7테스트와 나이, 피드백 테스트 결과, 수정할 필요가 없습니다, 대량 생산
